Кардан заднего моста

Назад к Карданная передача

Фильтры

Карточки Таблица

Взрыв-схемы

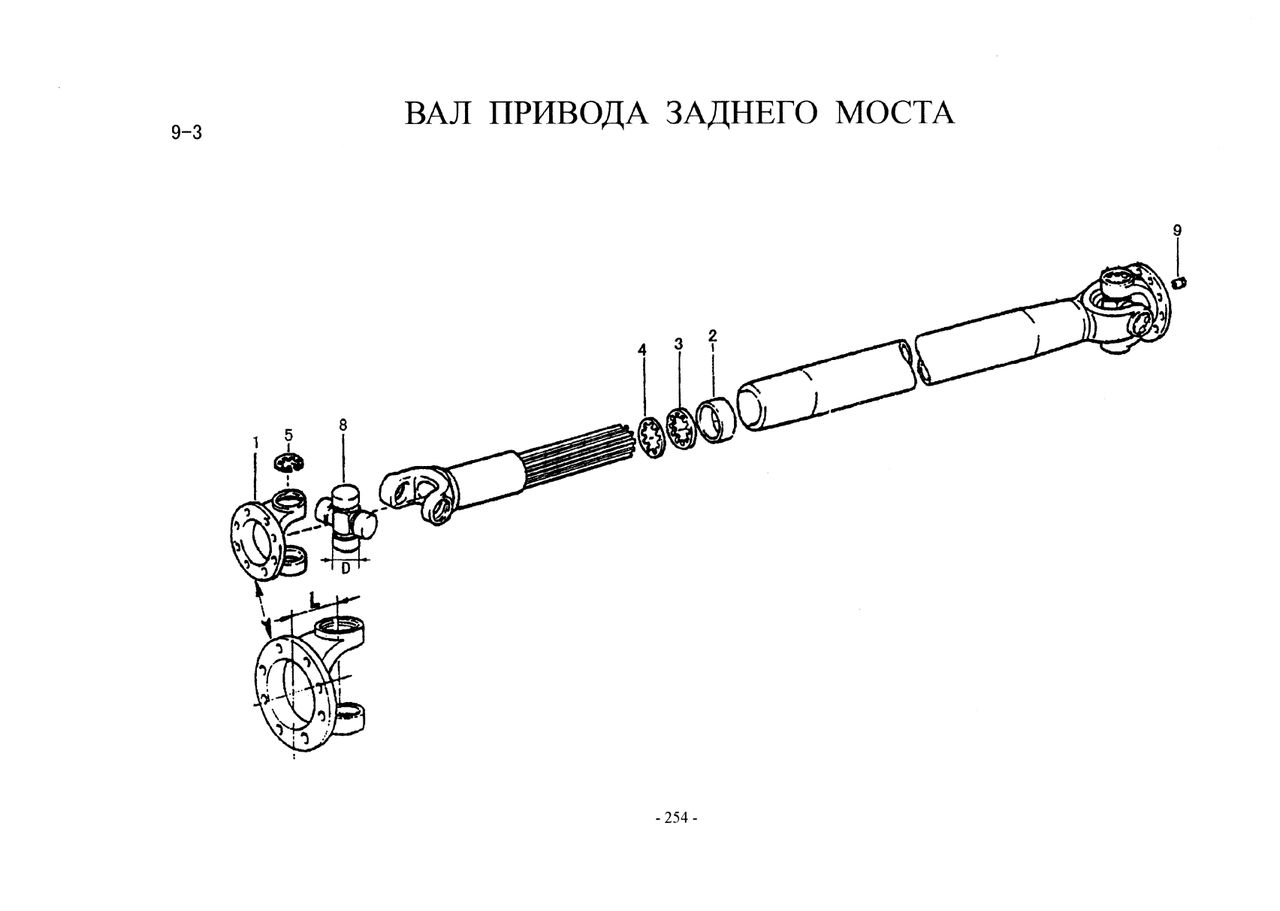

Схема: Кардан заднего моста

1 · соединит, фланец карданного вала Ф165 с торцовым зубом Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · vnpvroe стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 1 · соединительный фланец карданного вала Ф165 плоский Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 1 · соединит фланец карданного вала Ф165 с торцовым зубом Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 1 · пылеотбойное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 2 · \\ плотнительное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 3 · распорка Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 4 · \\ пр\\ гос стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · \\ пр\\ гос стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · \\ пр\\ г ое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · \\ пр\\ гос стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · \\ пр\\ гое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · крестовина в сборе Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 8 · предохранительный клапан в сборе Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 9 · предохранительный клапан в сборе Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 1 · соединительный фланец карданного вата Ф 18о плоский Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 2 · пылеотбойное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 3 · \\ пл отн ител ь ное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 4 · распорка Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 8 · крестовина в сборе Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 9 · предохранительный клапан в сборе Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять

+ 100% − ⊙

наведи/нажми номер · ctrl + scroll — зум · drag — пан

Схема «Кардан заднего моста» для HOWO A5 базовая: 36 позиций на чертеже, у 36 — товар в каталоге.
