Кардан промежуточный

Назад к Карданная передача

Фильтры

Карточки Таблица

Взрыв-схемы

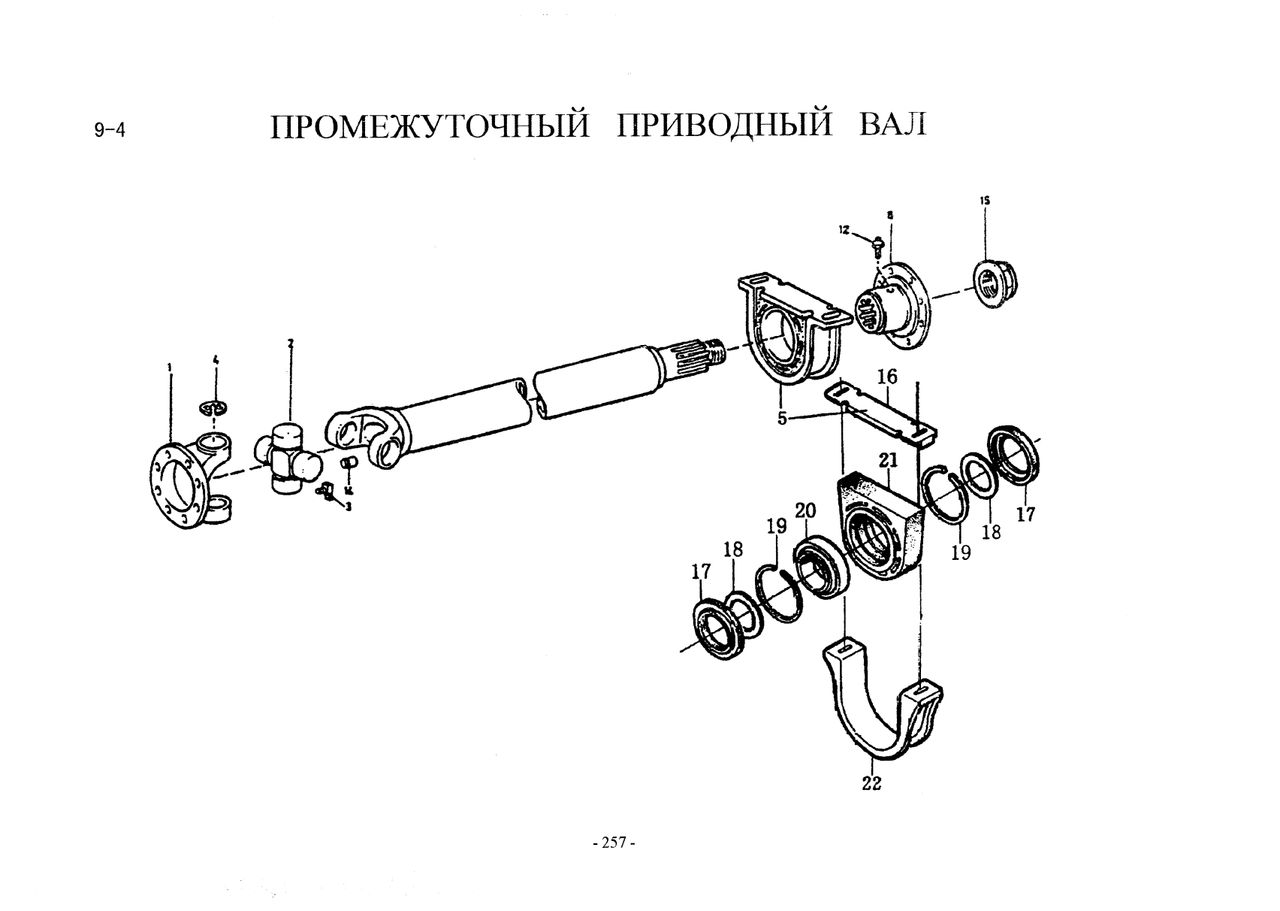

Схема: Кардан промежуточный

1 · крестовина в сборе Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 4 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 4 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 4 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 4 · промежуточная опора в сборе Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 1 · соединительный фланец карданного вала Ф165 плоский Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 1 · соединительный фланец карданного вала Ф180 плоский Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 1 · соединительный фланец Ф 165 с торцовым зубом Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 2 · крестовина в сборе Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 4 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 4 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 4 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 4 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 4 · упругое стопорное кольцо Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 5 · промежуточная опора в сборе Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 6 · шлицевой соединительный фланец Ф 165 Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 6 · шлицевой соединительный фланей Ф 180 Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 12 · тавотница Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 15 · фланцевая гайка карданного вала Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 16 · верхняя пластина промежуточной опоры Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 20 · подшипник промежуточной опоры Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 21 · амортизирующее кольцо в сборе Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять 22 · соединительная пластина промежуточной опоры Товар есть в этой схеме, но пока не отмечен на рисунке — мы показали его внизу, чтобы не потерять

+ 100% − ⊙

наведи/нажми номер · ctrl + scroll — зум · drag — пан

Схема «Кардан промежуточный» для HOWO A5 базовая: 40 позиций на чертеже, у 40 — товар в каталоге.
