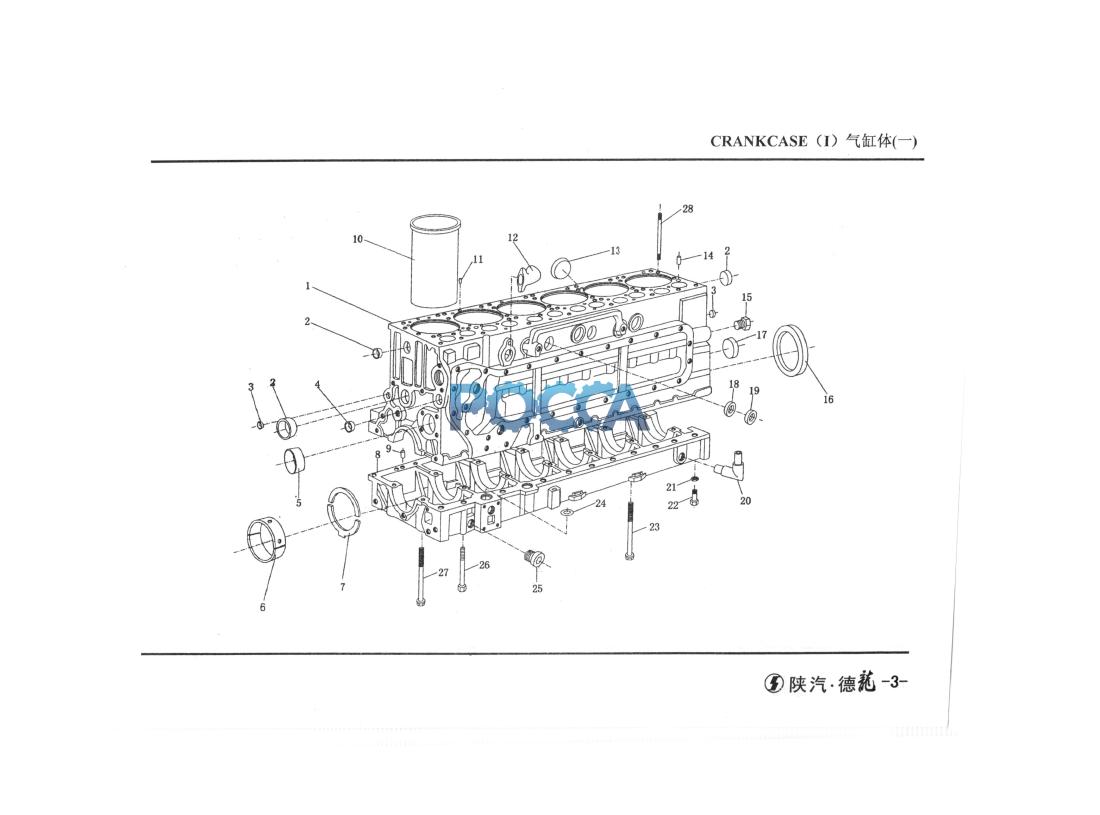

Блок цилиндров, поршневая группа. SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Блок цилиндров Вал коленчатый
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 612600011729 | 1 | 气缸体 | Crankcase | ||||
| 2 | 90003982121 | 4 | 碗形塞 | Corehole plug | 45/12 N05564 | |||
| 3 | 90003989480 | 2 | 碗形塞 | Corehole plug | 17/8 DIN05564 | |||
| 4 | 90003989204 | 1 | 碗形塞 | Corehole plug | 28/12 DIN05564 | |||
| 5 | 61560010029 | 6 | 凸轮轴衬套 | Bush | ||||
| 5 | 612600010990 | 1 | 凸轮轴衬套 | Bush | ||||
| 6 | 81500010046 | 7 | 主轴瓦(付） | Shell pin | ||||
| 7 | 81500010125 | 2 | 止推片(付） | Stop washer | ||||
| 8 | 61500010366 | 1 | 曲轴箱 | Crank case | ||||
| 9 | 90003901604A | 3 | 圆柱销 | Dowel pin | 12m6x26 DIN7 | |||
| 10 | 61500010344 | 6 | 气缸套 | Liner | ||||
| 11 | 90003909626 | 6 | 弹性圆柱销- | Dowel pin | 6x12 DIN1481 | |||
| 12 | 614010279 | 1 | 通风弯管 | Elbow connector | ||||
| 13 | 90003989210 | 6 | 碗形塞 | Corehole plug | 75/14 DIN05564 | |||
| 14 | 90003901604 | 6 | 圆柱销 | Dowel pin | 12m6x20 DIN7 | |||
| 15 | 61460070011 | 1 | 主油道后螺塞 | Plug | ||||
| 16 | 61500010100 | 1 | 后油封 | Gasket | ||||
| 17 | 90003989288 | 1 | 碗形塞 | Corehole plug | 65/14 N05564 | |||
| 18 | 90003989289 | 1 | 碗形塞 | Corehole plug | 40/12 N05564 | |||
| 19 | 90003989215 | 3 | 碗形塞 | Corehole plug | 45/12 N05564 | |||
| 20 | 612600070097 | 1 | 回油弯管 | Pipe | ||||
| 21 | 188250083 | 22 | 自锁垫圈 | Washer | ||||
| 22 | 90003862428 | 22 | 圆柱头内六角螺钉 | Screw | M8x25 DIN912 | |||
| 23 | 614010217 | 1 | 主轴承螺栓 | Bolt | ||||
| 24 | 81400010032 | 2 | 密封圈 | Seal ring | ||||
| 25 | 90003962050 | 1 | 内六角螺塞 | Plug | M3〇xl.5 DIN908 | |||
| 26 | 90003802493 | 2 | 六角头螺栓 | Bolt | M8xll〇DIN933 | |||
| 27 | 614010114 | 13 | 主轴承螺栓 | Bolt | ||||
| 28 | 61500010185 | 7 | 气缸盖螺栓 | Bolt |
