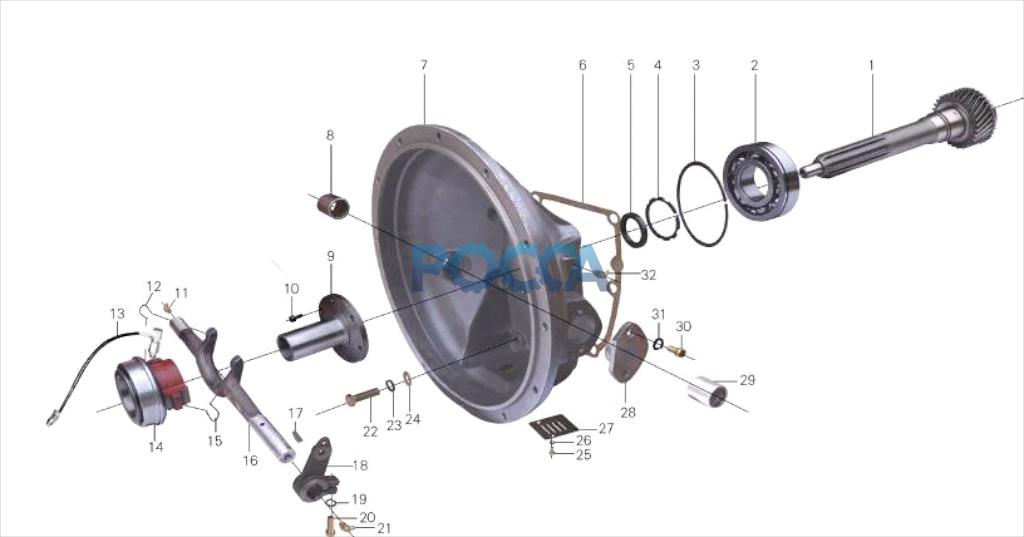

Первичный вал BAW (Бав) 1065 17 Гр.Коробка передач
МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ Промежуточный вал
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал первичный BAW (Бав) Fenix 1065 W-1701110-4D32 | 0 Заказать | W-1701110-4D32 | 1 | Первичный вал | |||
| 2 | Подшипник роликовый FOTON (Фотон) 1099 NUP309ENV | 1 | NUP309ENV | 1 | Подшипник | |||
| 3 | 100/106.5 GB305 | Заказать | 100/106.5 GB305 | 1 | Упорное кольцо подшипника | |||
| 4 | Кольцо стопорное подшипника первичного вала КПП BAW (Бав) Fenix 1065 33460 N-1701131-00 | 0 Заказать | N-1701131-00 | 1 | Стопорное кольцо | |||
| 5 | Сальник 40x55x8 первичного вала КПП 6T46 FOTON (Фотон) 1069 1089 5121 X-1601310-13-07 | 1 | X-1601310-13-07 | 1 | Сальник | |||
| 6 | N-1601310-03 | Заказать | N-1601310-03 | 1 | Прокладка картера | |||
| 7 | W-1601310-13A-01 | Заказать | W-1601310-13A-01 | 1 | Картер сцепления | |||
| 8 | M-1605622 | Заказать | M-1605622 | 1 | Игольчатый подшипник | |||
| 9 | W-1601310-4D32 | Заказать | W-1601310-4D32 | 1 | Крышка подшипника первичного вала | |||
| 10 | GB 70-85-M6×12 | Заказать | GB 70-85-M6×12 | 6 | Болт | |||
| 11 | Q701B70 | Заказать | Q701B70 | 1 | Масленка | |||
| 12 | X-1601310-13A4 | Заказать | X-1601310-13A4 | 1 | Пружина | |||
| 13 | X-1605131 | Заказать | X-1605131 | 1 | Технологический шланг | |||
| 14 | Подшипник выжимной BAW (Бав) Fenix 1065 986911K | 0 Заказать | 986911K | 1 | Выжимной подшипник | |||
| 14 | W-1601310-13A3-01 | Заказать | W-1601310-13A3-01 | |||||
| 15 | X-1601310-13A4 | Заказать | X-1601310-13A4 | 1 | Пружина | |||
| 16 | X-1601310-13A2 | Заказать | X-1601310-13A2 | 1 | Вилка | |||
| 17 | Q5500625 | Заказать | Q5500625 | 1 | Штифт | |||
| 18 | X-1601310-M1 | Заказать | X-1601310-M1 | 1 | Рычаг вилки | |||
| 19 | GB 93-87 10 | Заказать | GB 93-87 10 | 1 | Пружинная шайба | |||
| 20 | Q1501030F3 | Заказать | Q1501030F3 | 1 | Болт | |||
| 21 | Q701B70 | Заказать | Q701B70 | 1 | Масленка | |||
| 22 | Q1501240F3 | Заказать | Q1501240F3 | 6 | Болт | |||
| 23 | GB 93-87 12 | Заказать | GB 93-87 12 | 6 | Пружинная шайба | |||
| 24 | GB 97.1-85-12-Zn·D | Заказать | GB 97.1-85-12-Zn·D | 6 | Плоская шайба | |||
| 25 | Q150B0612 | Заказать | Q150B0612 | 2 | Болт | |||
| 26 | Q40306 | Заказать | Q40306 | 2 | Пружинная шайба | |||
| 27 | X-1601310-13A5 | Заказать | X-1601310-13A5 | 1 | Крышка | |||
| 28 | X-1601310-13A1 | Заказать | X-1601310-13A1 | 1 | Кронштейн вилки | |||
| 29 | M-1605622 | Заказать | M-1605622 | 1 | Игольчатый подшипник | |||
| 30 | Q218B1020 | Заказать | Q218B1020 | 2 | Болт | |||
| 31 | GB 93-87 10 | Заказать | GB 93-87 10 | 2 | Пружинная шайба | |||
| 32 | Q701B70 | Заказать | Q701B70 | 1 | Масленка |
