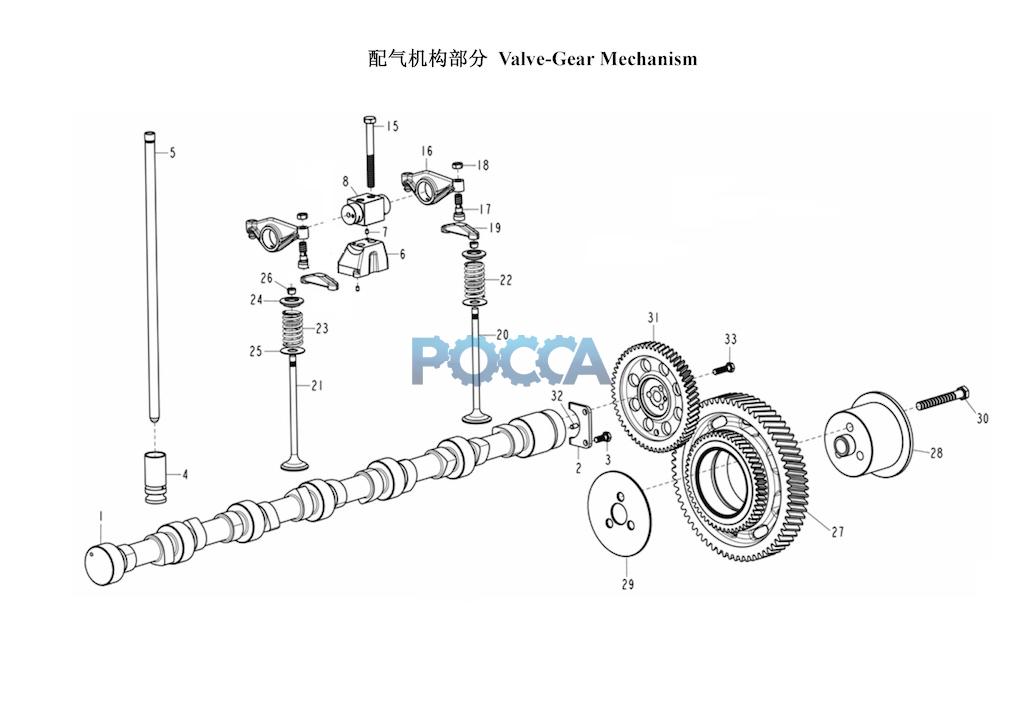

Распредвал HOWO (Хово) D12 Euro2
Поддон Стартер и генератор
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | VG1246050038 | 1 | Camshaft | |||||
| 2 | VG1246050039 | 1 | Thrust flange | |||||
| 3 | Q150B0820TF2 | 2 | Hex head bolt | |||||
| 4 | VG124605 0029 | 12 | Valve tappet | |||||
| 5 | VG124605 0020 | 12 | Valve push rod | |||||
| 6 | VG1246050005 | 6 | Rocker arm support | |||||
| 7 | Q5210406 | 24 | Dowel pin | |||||
| 8 | VG1246050006 | 6 | Rocker arm shaft assembly | |||||
| 15 | Q150B10100TF2 | 12 | Hex head bolt | |||||
| 16 | VG1246050008 | 12 | Rocker arm assembly | |||||
| 17 | VG1246050011 | 12 | Valve setting screw | |||||
| 18 | VG2130050065 | 12 | Nut | |||||
| 19 | VG1246050013 | 12 | Valve bridge | |||||
| 20 | VG 124605 0021 | 12 | Intake valve | |||||
| 21 | VG 124605 0022 | 12 | Exhaust valve | |||||
| 22 | VG 124605 0023 | 12 | Intake valve spring | |||||
| 23 | VG 124605 0024 | 12 | Exhaust valve spring' | |||||
| 24 | VG 124605 0025 | 24 | Spring cup | |||||
| 25 | VG124605 0026 | 24 | Spring seat | |||||
| 26 | VG124605 0028 | 48 | Valve cone | |||||
| 27 | VG1246050060 | 1 | Idle gear assembly | |||||
| 28 | VG1246050034 | 1 | Idle gear axle | |||||
| 29 | VG1246050035 | 1 | Thrust washer | |||||
| 30 | Q150B1290TF2 | 3 | Hex head bolt | |||||
| 31 | VG1246050036 | 1 | Camshaft gear | |||||
| 32 | Q5210612 | 1 | Dowel pin | |||||
| 33 | Q150B0830TF2 | 3 | Hex head bolt |
