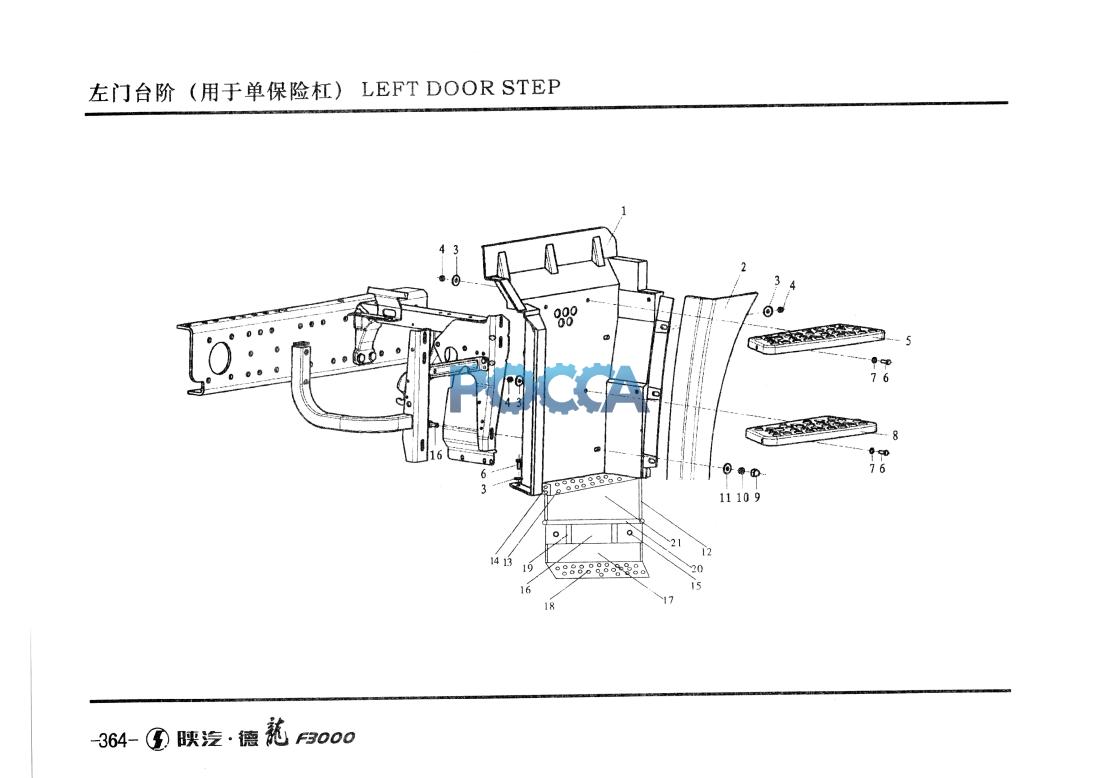

Подножка левая III SHAANXI (Шанкси) SHACMAN F3000 84 Гр. Оперение
Подножка левая II Подножка правая I
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ13241240425 | l | 左门台阶 | Step left | ||||
| 2 | DZ13241240427 | l | 左上装饰板 | Trim assembly left upper | ||||
| 3 | Q40208 | 18 | 垫圈 | Washer | ||||
| 4 | Q340B08 | 18 | 螺母 | Hexagon nut | ||||
| 5 | DZ13241240311 | 1 | 左上台阶 | Step left upper | ||||
| 6 | Q150B0822 | 14 | 螺栓 | Hex bolt | ||||
| 7 | Q40108T16 | 14 | 垫圈 | Washer | ||||
| 8 | Dzl3241240313 | 1 | 左中间台阶 | Step left center | ||||
| 9 | 88.96002.0027 | 4 | 盖形螺母 | Cover hexagpn nut | ||||
| 10 | Q33410 | 4 | 螺母 | Hexagon nut | ||||
| 11 | Q40210 | 4 | 蛰圈 | Washer | ||||
| 12 | DZ13241240434 | 1 | 左下台阶总成 | Step left lower | ||||
| 13 | Q150B0830 | 6 | 六角头螺栓 | |||||
| 14 | Q40208 | 6 | 大垫圈 | |||||
| 15 | Q40108T16 | 6 | 平垫圈 | |||||
| 16 | Q340B08 | 6 | I型六角螺母 | |||||
| 17 | DZ13241240433 | 1 | 支撑板 | |||||
| 18 | Q150B0822 | 2 | 六角头螺栓 | |||||
| 19 | 040208 | 2 | 大垫圈 | |||||
| 20 | Q40108T16 | 2 | 平垫圈 | |||||
| 21 | Q340B08 | 2 | I型六角螺母 |
