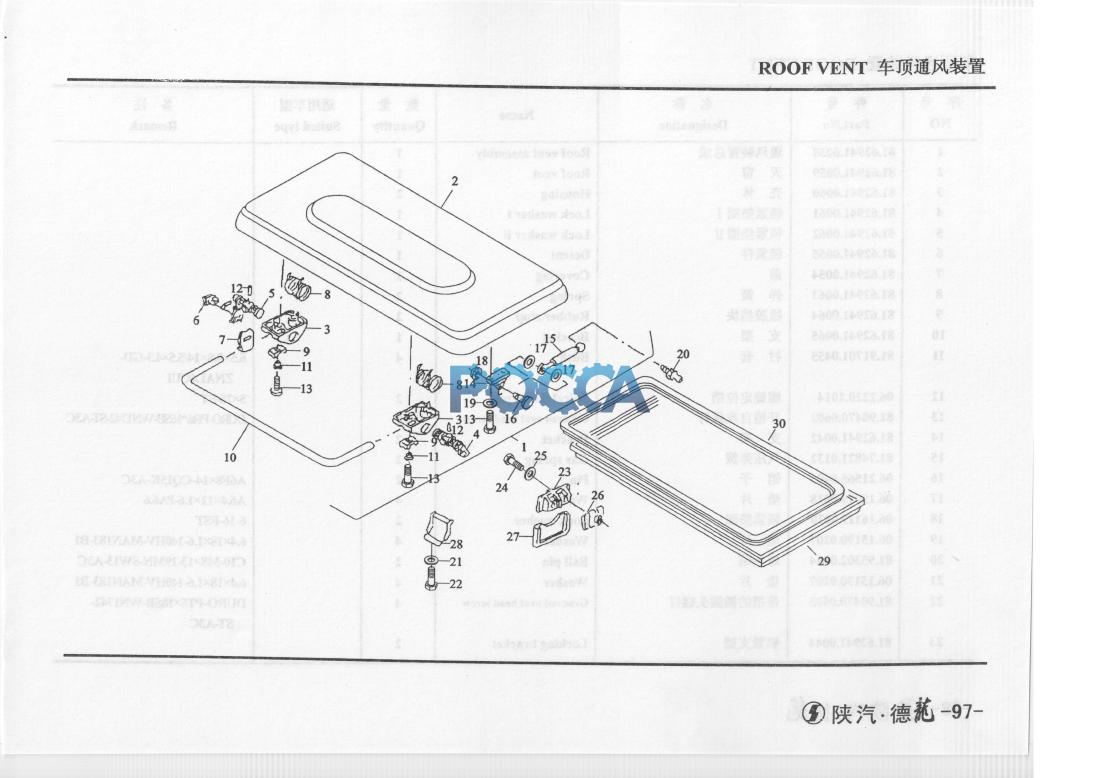

Люк кабины SHAANXI (Шанкси) SHACMAN F2000 50 Гр. Кабина
Лобовое стекло. Механизм замка кабины
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.62941.6038 | 1 | Roof vent assembly | 通风装置总成 | ||||
| 2 | 81.62941.0059 | 1 | Roof vent | 天窗 | ||||
| 3 | 81.62941.0060 | 2 | Housing | 壳体 | ||||
| 4 | 81.62941.0061 | 1 | Lock washer i | 锁紧垫圈I | ||||
| 5 | 81.62941.0062 | 1 | Lock washer ii | 锁紧垫圈n | ||||
| 6 | 81.62941.0055 | 1 | Detent | 锁紧件 | ||||
| 7 | 81.62941.0054 | 1 | Covering | 盖 | ||||
| 8 | 81.62941.0063 | 2 | Spring | 弹簧 | ||||
| 9 | 81.62941.0064 | 2 | Rubber stop | 橡胶挡块 | ||||
| 10 | 81.62941.0065 | 1 | Bracket | 支架 | ||||
| 11 | 81.91701.0455 | 4 | Bush | 衬套 | ||||
| 12 | 06.2220.1014 | 2 | Spiral dowel pin | 螺旋定位销 | ||||
| 13 | 81.90470.0602 | 8 | Grooved oval head screw | 开槽自攻螺钉 | ||||
| 14 | 81.62941.0042 | 2 | Bracket | 支架 | ||||
| 15 | 81.74821.0132 | 2 | Gas spring | 气压弹簧 | ||||
| 16 | 06.21565.0405 | 2 | Pin | 销子 | ||||
| 17 | 06.15019.0018 | 4 | Washer | 垫片 | ||||
| 18 | 06.16119.0020 | 2 | Lock washer | 锁紧垫圈 | ||||
| 19 | 06.15190.0207 | 4 | Washer | 垫片 | ||||
| 20 | 81.95302.0064 | 2 | Ball pin | 球头销 | ||||
| 21 | 06.15190.0207 | 4 | Washer | 垫片 | ||||
| 22 | 81.90470.0603 | 4 | Grooved oval head screw | 带槽的椭圆头螺钉 | ||||
| 23 | 81.62941.0044 | 2 | Locking bracket | 锁紧支架 | ||||
| 24 | 06.01283.4919 | 4 | Hex screw | 六角螺栓 | M6x40 | |||
| 25 | 06.15191.0207 | 4 | Washer | 垫圈 | 6.4xl8xl.6-140HV-MAN183-Bl | |||
| 26 | 06.13189.0020 | 4 | Slip-on cage nut | 簧片螺母 | ||||
| 27 | 81.62941.0043 | 2 | Cap | 护盖 | ||||
| 28 | 81.62930.0032 | 2 | Cap | 较链护盖 | ||||
| 29 | 81.62930.0025 | 1 | Sealing frame roof vent | 密封架 | ||||
| 30 | 81.96120.0899 | 1 | Sealing frame | 天窗密封条 |
