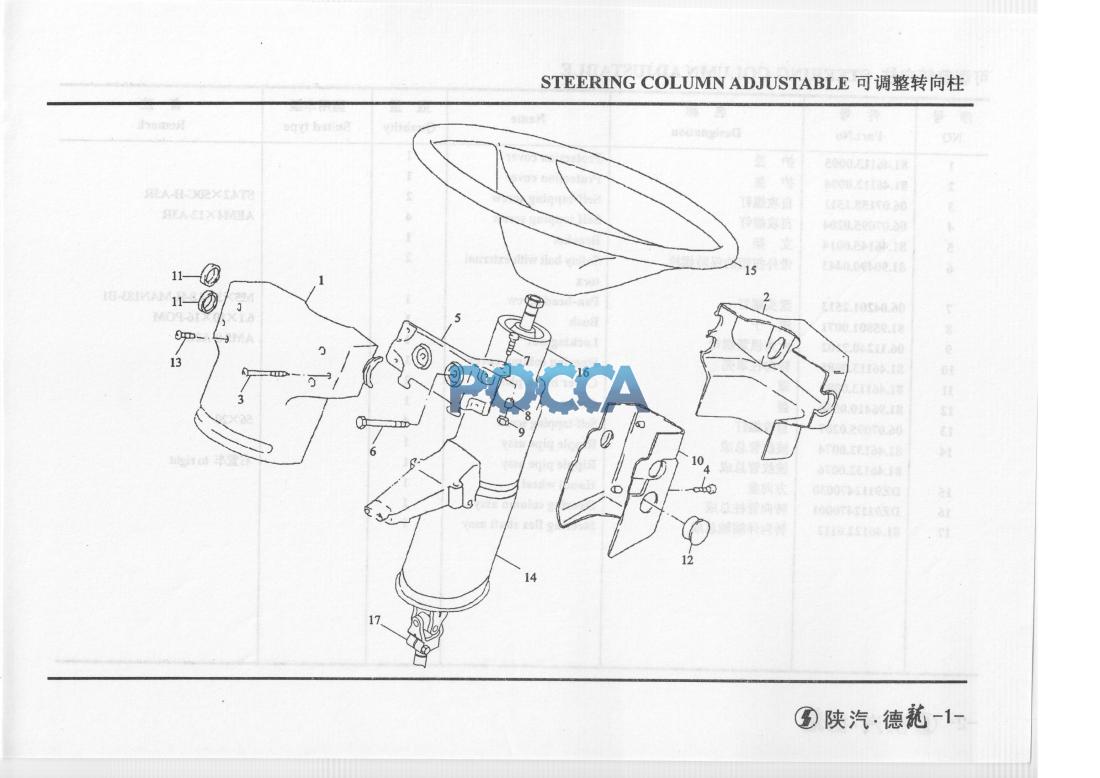

Рулевой кардан SHAANXI (Шанкси) SHACMAN F2000 34 Гр. Рулевое управление
Насос ГУР Тяга рулевая поперечная.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.46113.0095 | 1 | Protection cover | 护盖 | ||||
| 2 | 81.46113.0094 | 1 | Protection cover | 护盖 | ||||
| 3 | 06.07158.1511 | 2 | Self-tapping screw | 自攻螺钉 | ST4.2X50C-H-A3R | |||
| 4 | 06.07095.0204 | 4 | Self tapping screw | 自攻螺钉 | AEM4X12-A3R | |||
| 5 | 81.46145.0014 | 1 | Bracket | 支架 | ||||
| 6 | 81.90490.0443 | 2 | Safety bolt with external torx | 带外扭矩的保险螺栓 | ||||
| 7 | 06.04201.2513 | 1 | Pan-head screw | 盘头螺钉 | M5 X3CM.8-H-MAN183-B1 | |||
| 8 | 81.95801.0071 | 1 | Bush | 滚子 | 6.1X10X16-POM | |||
| 9 | 06.11240.2102 | 1 | Locking nut | 六角锁紧螺母 | AMS«-A2C | |||
| 10 | 81.46113.0085 | 1 | Steering column cover | 转向柱罩壳 | ||||
| 11 | 81.46113.0088 | 2 | Cover black plastic | 罩 | ||||
| 12 | 81.96410.0560 | 1 | Cover | 盖 | ||||
| 13 | 06.07095.0207 | 4 | Self-tapping screw | 自攻螺钉 | 56X20 | |||
| 14 | 81.46132.0074 | 1 | Ripple pipe assy | 波纹管总成 | ||||
| 14 | 81.46132.0076 | 1 | Ripple pipe assy | 波纹管总成 | 右置车tor^ht | |||
| 15 | DZ9112470030 | 1 | Handl wheel | 方向盘 | ||||
| 16 | DZ9112470001 | 1 | Steering column assy | 转向管柱总成 | ||||
| 17 | 81.46122.6112 | 1 | Steering flex shaft assy | 转向伸缩轴总成 |
