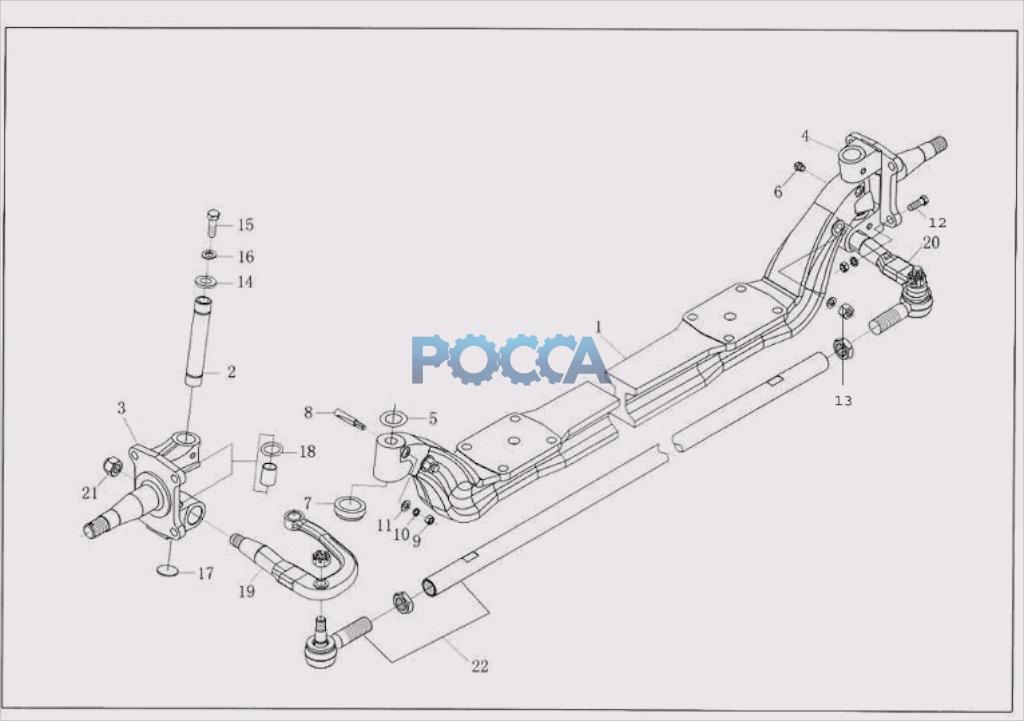

Мост передний BAW (Бав) 1044 30 Гр.Передняя ось (передний мост)
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | YF30BQ41-00011 | 1 | Передний мост (балка) | |||||
| 2 | YF30BQ41-01021 | 2 | Шкворень | |||||
| 3 | YF30BQ41-01015 | 1 | Поворотный кулак левый | |||||
| 4 | YF30BQ41-01025 | 1 | Поворотный кулак правый | |||||
| 5 | YF30BQ41-01022-01024 | 2 | Регулировочная шайба | |||||
| 6 | Q700B01 | 4 | Пресс-масленка | |||||
| 7 | 409906K | 2 | Подшипник опорный | |||||
| 8 | YF30BQ41-01031 | 2 | Палец стопорный | |||||
| 9 | Q340B10 | 2 | Гайка | |||||
| 10 | Q40310 | 2 | Шайба пружинная | |||||
| 11 | Q40110 | 2 | Шайба | |||||
| 12 | YF30BQ41-01026 | 2 | Болт | |||||
| 13 | Q341B12 | 2 | Гайка | |||||
| 14 | YF30BQ41-01027 | 2 | Крышка шкворня верхняя | |||||
| 15 | Q150B1016 | 2 | Болт | |||||
| 16 | Q40110 | 2 | Шайба | |||||
| 17 | YF30BQ41-01037 | 2 | Крышка шкворня нижняя | |||||
| 18 | YF30BQ41-01038 | 2 | Кольцо уплотнительное | |||||
| 19 | YF30BQ41-01041 | 1 | Рычаг левый | |||||
| 20 | YF30BQ41-01042 | 1 | Рычаг правый | |||||
| 21 | YF30BQ41-01049 | 2 | Гайка | |||||
| 22 | YF30BQ41-03050 | 1 | Тяга рулевая поперечная(L = 1255) | |||||
| 23 | Q5004028 | 2 | Шплинт |
