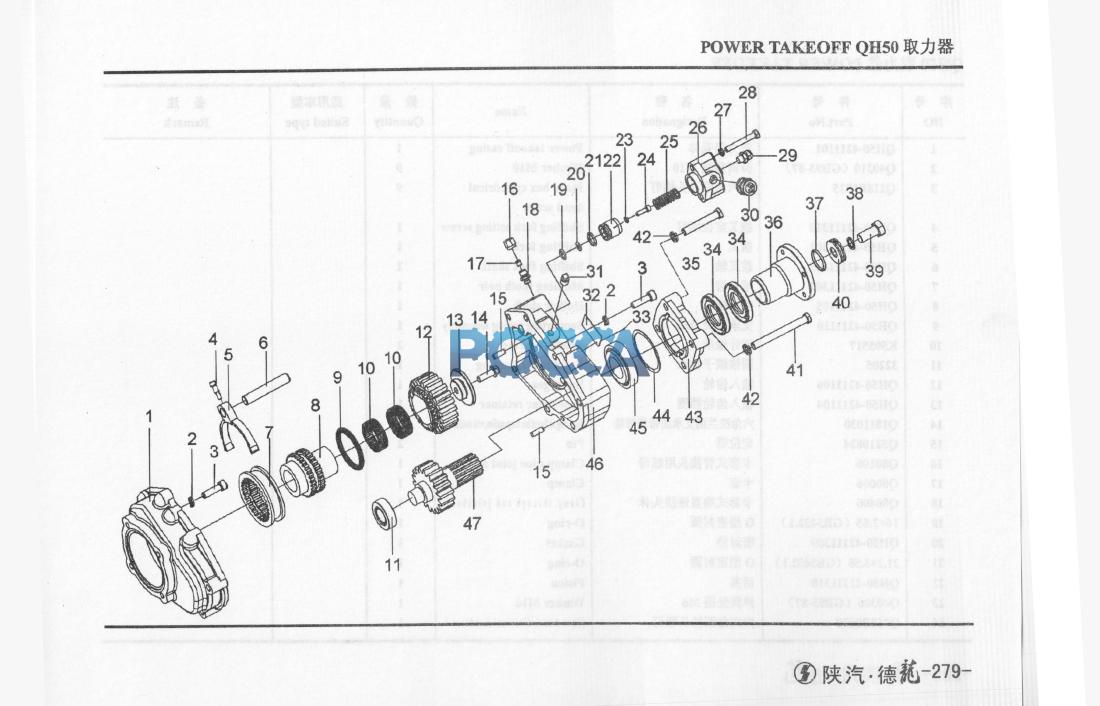

Коробка отбора мощности HQ50, SHAANXI (Шанкси) SHACMAN F2000 17 Гр. Коробка передач
Опора КПП
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | QH50-4211101 | Заказать | QH50-4211101 | 1 | 取力器壳体 | Power takeoff casing | ||
| 2 | Q40310 (GB93-87) | Заказать | Q40310 (GB93-87) | 9 | 弹簧垫圈M10 | Washer M10 | ||
| 3 | Q218B1035 | Заказать | Q218B1035 | 9 | 内六角圆柱头螺钉 | Inner hex cylindrical | ||
| 4 | QH50-42111312 | Заказать | QH50-42111312 | 1 | 拨叉定位螺钉 | Shifting fork setting screw | ||
| 5 | QH50-42111301 | Заказать | QH50-42111301 | 1 | 拨叉 | Shifting fork | ||
| 6 | QH50-42111305 | Заказать | QH50-42111305 | 1 | 拨叉轴 | Shifting fork shaft | ||
| 7 | QH50-42111302 | Заказать | QH50-42111302 | 1 | 啮合齿 | Meshing tooth pair | ||
| 8 | QH50-4211105 | Заказать | QH50-4211105 | 1 | 空心轴 | Hollow shaft | ||
| 9 | QH50-4211110 | Заказать | QH50-4211110 | 1 | 支承弹簧总成 | Supporting spring assembly | ||
| 10 | K505517 | Заказать | K505517 | 2 | 滚针轴承 | Needle bearing | ||
| 11 | 32205 | Заказать | 32205 | 1 | 圆锥滚子轴承 | Bevel roller bearing | ||
| 12 | QH50-4211106 | Заказать | QH50-4211106 | 1 | 输入齿轮 | Input gear | ||
| 13 | QH50-4211104 | Заказать | QH50-4211104 | 1 | 输入齿轮挡圈 | Input gear retainer | ||
| 14 | Q1811030 | Заказать | Q1811030 | 1 | 六角法兰面支承面带齿嫘栓 | Supporting surface of hei Oange surface, vitli tootliedbolt | ||
| 15 | Q5210824 | Заказать | Q5210824 | 2 | 定位销 | Pin | ||
| 16 | Q80106 | Заказать | Q80106 | 1 | 卡套式管接头用螺母 | Clamp pipe joint nut | ||
| 17 | Q80006 | Заказать | Q80006 | 1 | 卡套 | Clamp | ||
| 18 | Q80406 | Заказать | Q80406 | 1 | 卡套式端直通接头体 | Clamp th rough (Dd join (body | ||
| 19 | 16x2.65 (GB3452.1) | Заказать | 16x2.65 (GB3452.1) | 1 | 〇型密封圈 | O-ring | ||
| 20 | QH50-42111309 | Заказать | QH50-42111309 | 1 | 密封垫 | Gasket | ||
| 21 | 21.2x3.55 (GB3452.1) | Заказать | 21.2x3.55 (GB3452.1) | 1 | 〇型密封圈 | O-ring | ||
| 22 | QH50-42111310 | Заказать | QH50-42111310 | 1 | 活塞 | Piston | ||
| 23 | Q40306 (GB93-87) | Заказать | Q40306 (GB93-87) | 1 | 弹簧垫圈M6 | Washer M16 | ||
| 24 | Q218B0620 | Заказать | Q218B0620 | 1 | 内六角圆柱头螺钉 | Inoer hei cylindrical beadseren | ||
| 25 | QH50-42111311 | Заказать | QH50-42111311 | 1 | 回位弹簧 | Returning spring | ||
| 26 | QH50-42111306 | Заказать | QH50-42111306 | 1 | 气缸体 | Cylinder body | ||
| 27 | Q40308 (GB93-87) | Заказать | Q40308 (GB93-87) | 2 | 弹簧垫圈M8 | Washer M8 | ||
| 28 | Q150B0860 | Заказать | Q150B0860 | 2 | 六角头螺栓 | Bolt | ||
| 29 | Q1811030 | Заказать | Q1811030 | 1 | 六角法兰面支承面带齿螺栓 | "Supporting surface of hex flange surface， |
