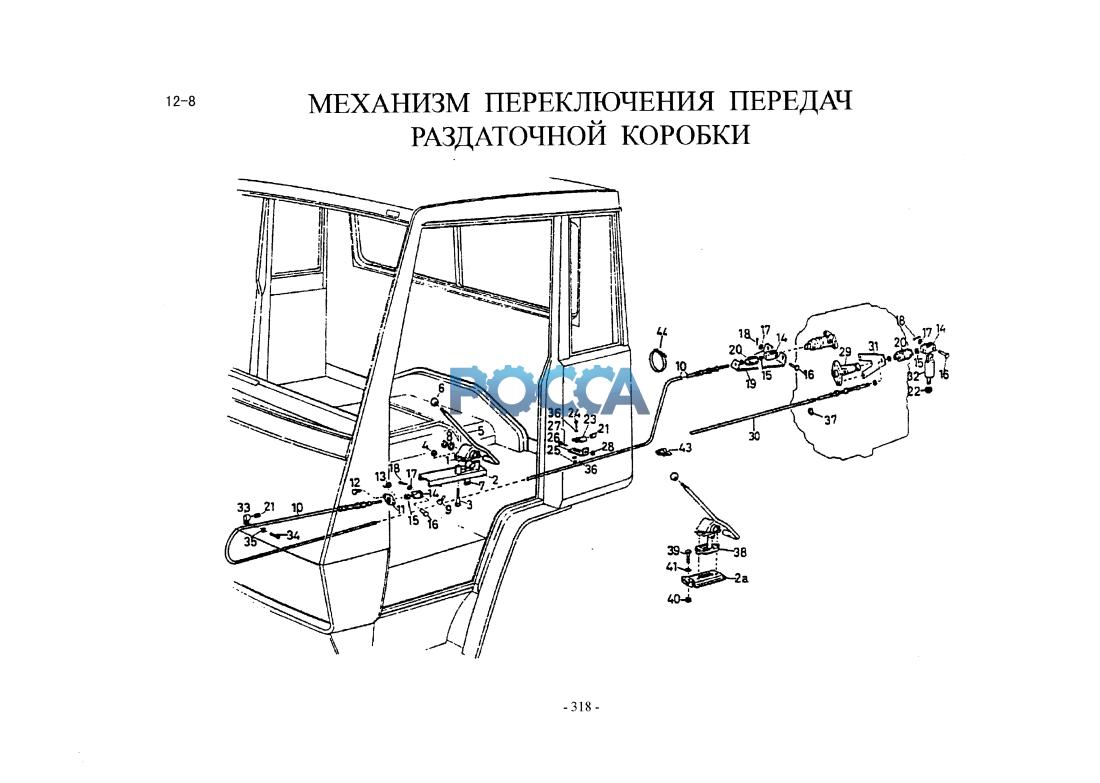

Механизм переключения раздаточной коробки HOWO (Хово) HOWO 17 Гр. Коробка передач
Механизм отбора мощности Механизм перключения КПП
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 1680180025 | 1 | опора | |||||
| 2 | 199100280001 | 1 | кронштейн в сборе | |||||
| 3 | Q150130865 | 2 | М8х65 | болт | ||||
| 4 | Q33208 | 2 | VM8 | контргайка | ||||
| 5 | 199100280046 | 1 | рычаг управления в сборе | |||||
| 6 | 1680350069 | 1 | шаровая ручка рычага | |||||
| 7 | 199100280004 | 1 | качающийся рычаг всборе | |||||
| 8 | 1680350068 | 2 | шайба | |||||
| 9 | 127002400064 | 1 | конический болт | |||||
| 12 | Q15080620 | 2 | М6х20 | болт | ||||
| 13 | Q33206 | 2 | VM6 | контргайка | ||||
| 14 | 199014280020 | 2 | соединительная вилка | |||||
| 15 | Q340806 | 2 | Мб | гайка | ||||
| 16 | Q5101024(Н11) | 2 | 10Н11х25х24 | валик | ||||
| 17 | Q40110 | 2 | А10, 5 | шайба | ||||
| 18 | Q5003216 | 2 | 3.2x16 | шплинт | ||||
| 20 | 199014280046 | 1 | пылезащитный кожух | |||||
| 21 | 190003489238 | 9 | BllxO.7 | изолирующий патрубок | ||||
| 22 | Q33210 | 1 | мю | контргайка | ||||
| 23 | 1680360199 | 1 | зажим | |||||
| 24 | Q15080620 | 1 | болт | |||||
| 25 | Q33206 | 1 | М6х20 | контргайка | ||||
| 26 | 1397350169 | 1 | Мб | угловой кронштейн | ||||
| 29 | 1880250069 | 1 | фланец | |||||
| 30 | 199100280027 | 1 | гибкий трос | |||||
| 31 | 199100280021 | 1 | кронштейн | |||||
| 32 | 1-21-425-001 | 1 | вал вилки переключения | |||||
| 37 | 190003179045 | 2 | а=170 | оболочка гибкого троса | ||||
| 44 | 190003171697 | 3 | А5х180 | пластмассовый хомут |
