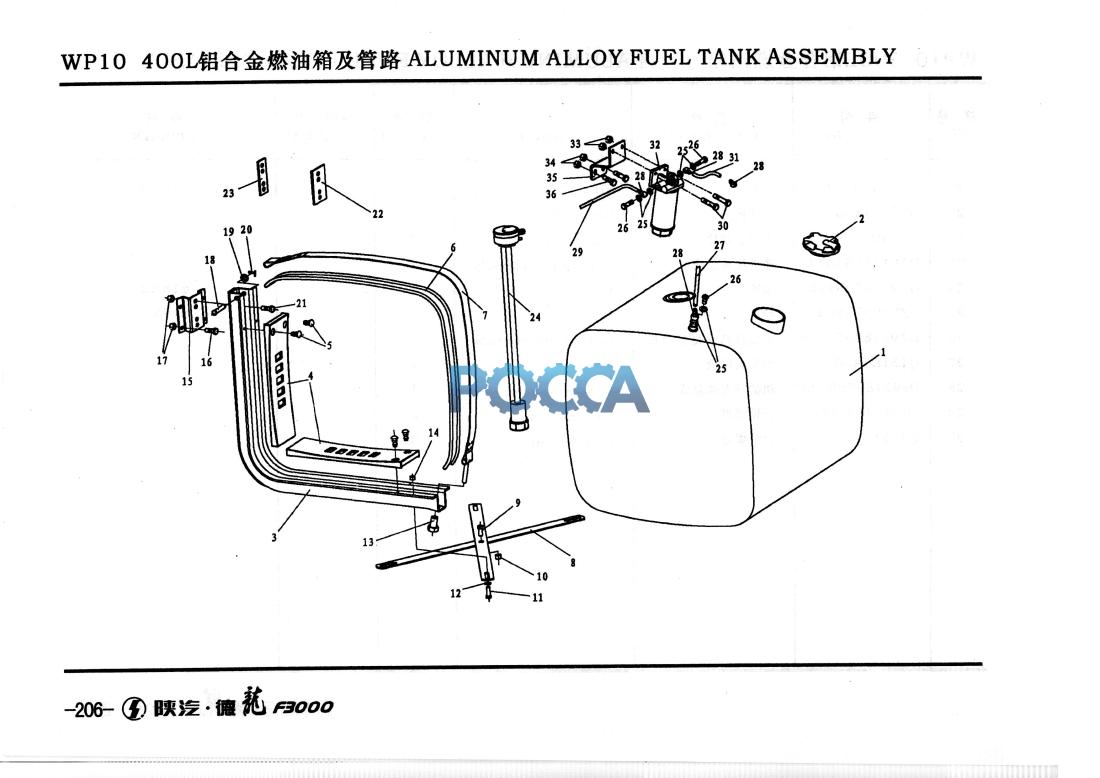

Топливный бак WP10 400L SHAANXI (Шанкси) SHACMAN F3000 11 Гр. Система питания
Воздухозаборник, воздушный фильтр. F3000 WP10 Топливный бак Wp10 400L.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ9114552790 | 1 | 400L紹合金燃油箱总成 | Fuel Tank | cpl8x2 | |||
| 2 | 179200550023 | 1 | 带锁油箱盖 | Cover | cpl8x2 | |||
| 3 | DZ9114552760 | 2 | 油箱支架总成 | Bracket | cpl8x2 | |||
| 4 | 81.41820.2039 | 4 | 垫板 | Rear plate | ||||
| 5 | 81.96002.0333 | 8 | 堵塞 | Tack | ||||
| 6 | DZ9114552701 | 2 | 护垫 | Protector | ||||
| 7 | DZ9114552730 | 2 | 紧固带总成 | Fasteming strap assembly | ||||
| 8 | 81.12240.0003 | 2 | 拉带 | Drawstring | ||||
| 9 | Q150B1225 | 1 | 六角头螺栓 | Hex screw | ||||
| 10 | Q33212 | 1 | 2型全金厲六角锁紧螺母 | Locking nut | ||||
| 11 | Q150B1030 | 4 | 六角头螺栓 | Hex screw | ||||
| 12 | Q40110 | 4 | 平垫圈 | Washer | ||||
| 13 | 81.90685.0396 | 2 | 插入式螺母 | Nut | ||||
| 14 | Q33210 | 4 | 2型全金属六角锁紧螺母 | Locking nut | ||||
| 15 | DZ9114551529 | 1 | 过渡支架(后） | Bracket | ||||
| 16 | Q151B1455TF2 | 8 | 六角头螺栓 | Hex screw | ||||
| 17 | 190003888458 | 12 | 自锁螺母 | Locking nut | ||||
| 18 | Q5101265 | 2 | 销轴 | Shaft | ||||
| 19 | Q40112 | 2 | 平垫圈 | Washer | ||||
| 20 | Q5004020 | 2 | 开口销 | Cotter pin | ||||
| 21 | Q151B1445TF2 | 4 | 六角头螵栓 | Hex screw | ||||
| 22 | DZ9114551552 | 1 | 垫板 | Plate | ||||
| 23 | DZ9114551549 | 1 | 垫板 | Plate | ||||
| 24 | DZ9114550138 | 1 | 油量感应器 | Sensor | ||||
| 25 | Q72316T5F | 4 | 密封垫圈 | Seal washer | ||||
| 26 | 190003962627 | 2 | 空心螺栓 | Hollow bolt | ||||
| 27 | DZ9114550041 | 1 | 吸油管（一） | Pipe | ||||
| 28 | Dz9114550033 | 2 | 软管接头 | Hose joint | ||||
| 29 | DZ9100558080 | 1 | 油管 | Pipe | ||||
| 30 | Q150B1270 | 2 | 六角头螺栓 | Hex screw | ||||
| 31 | DZ9100558135 | 1 | 油管 | Pipe | ||||
| 32 | DZ91189550126 | 1 | 粗滤器总成(随发动机） | Fuel coarse filter assembly | ||||
| 33 | Q33212 | 2 | 自锁螺母 | Locking nut | ||||
| 34 | 190003888458 | 2 | 自锁螺母 | Locking nut | ||||
| 35 | DZ92189550022 | 1 | 粗滤器支架总成 | Bracket assembly | ||||
| 36 | Q151B1430 | 2 | 六角头蠼栓 | Hex screw |
