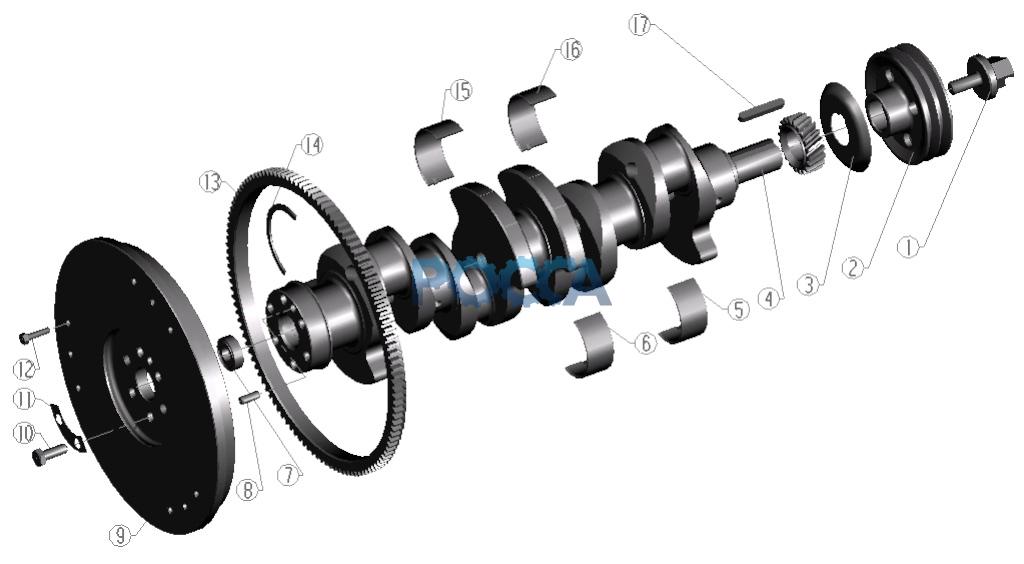

Коленчатый вал и маховик в сборе BAW (Бав) 4100QBZL 10 Гр.Двигатель
Клапаны и толкатели Масляный насос
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 4100QB-05-001 | 1 | Болт | |||||
| 2 | 495QA-05-003 | 1 | Шкив | |||||
| 2 | 4100QB-19-001A-NJ | 1 | Шкив | |||||
| 2 | 4100QB-19-001 | 1 | Шкив | |||||
| 2 | 4100QB-05-003A-K | 1 | Шкив | |||||
| 3 | 495QA-05-004 | 1 | Маслоотражатель коленчатого вала | |||||
| 4 | 4100QBZ-05-006 | 1 | Коленчатый вал | |||||
| 5 | 4102QB-01-009 | 2 | Вкладыш коренного подшипника | |||||
| 6 | 4102QB-01-007 | 3 | Вкладыш коренного подшипника | |||||
| 7 | GB278-82 | 1 | Подшипник 60203 | |||||
| 8 | GB119-86 | 1 | Штифт В10х25 | |||||
| 9 | 4100QB-05-008B | 1 | Маховик | |||||
| 9 | CW4100QB-05-008 | 1 | Маховик | |||||
| 9 | EQ4100QB-05-008 | 1 | Маховик | |||||
| 9 | 4100QB-05-008A-NJ | 1 | Маховик | |||||
| 9 | 4100QB-05-008B-NJ. | 1 | Маховик | |||||
| 10 | 495QA-05-010 | 6 | Болт маховика | |||||
| 11 | 495QA-05-009 | 3 | Шайба | |||||
| 12 | 495QA-05-011 | 6 | Болт | |||||
| 13 | 495QA-05-007 | 1 | Обод зубчатый маховика | |||||
| 14 | CW4100QB-05-007 | 1 | Обод зубчатый маховика | |||||
| 15 | 4102QB-01-010 | 4 | Шайба упорная | |||||
| 16 | 4102QB-01-006 | 3 | Вкладыш коренного подшипника | |||||
| 17 | 4102QB-01-008 | 2 | Вкладыш коренного подшипника | |||||
| 18 | GB1096-76 | 1 | Шпонка |
