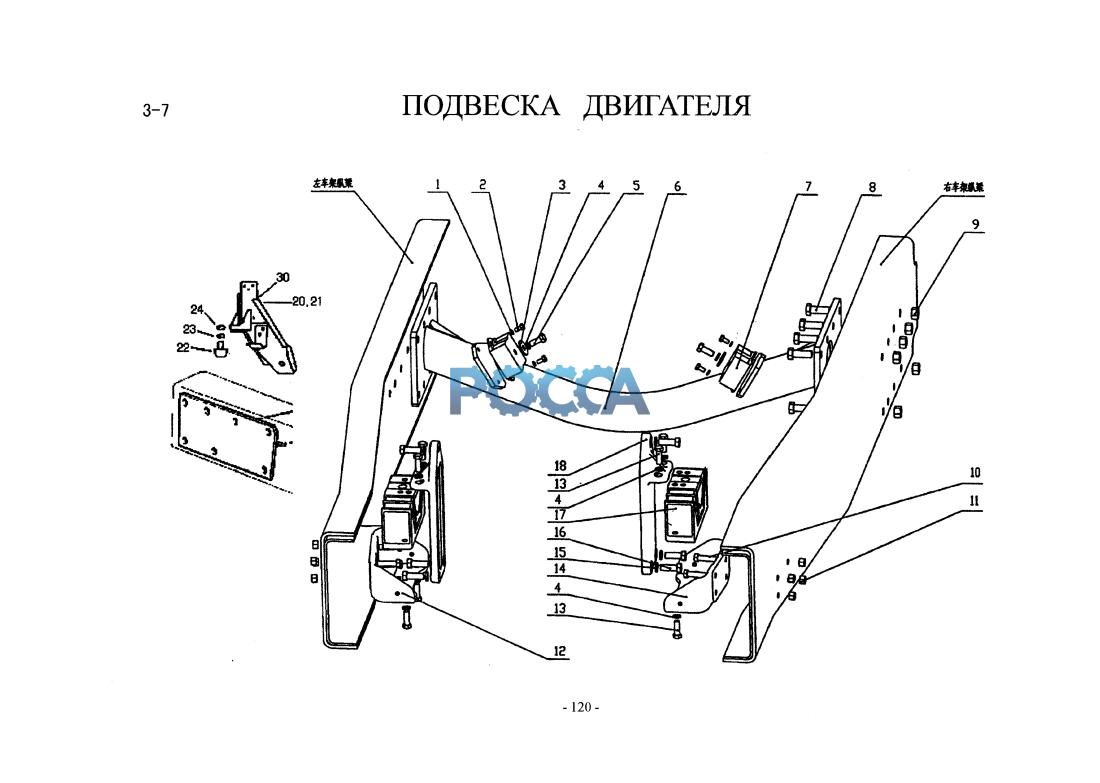

Подвеска двигателя HOWO (Хово) HOWO 10 Гр. Двигатель
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q40308 | 4 | пружинная шайба | |||||
| 2 | Q15080816 | 4 | болт | |||||
| 3 | 1480А360058 | 2 | шайба | |||||
| 4 | Q40312 | 10 | пружинная шайба | |||||
| 5 | 190003802622 | 2 | болт | |||||
| 6 | WG9719590001 | 1 | трубчатая поперечина в сборе | WD615 | ||||
| 6 | WG9731590001 | 1 | трубчатая поперечина в сборе | 8x4, WD615 | ||||
| 6 | AZ9725590029 | 1 | трубчатая поперечина в сборе | WD618 | ||||
| 6 | AZ9725590007 | 1 | трубчатая поперечина в сборе | Р11С | ||||
| 7 | WG1680590095 | 2 | передняя опора двигателя (резино-металлическая) | |||||
| 7 | AZ9725592000 | 2 | передняя опора двигателя (резино-металлическая) | Р11С | ||||
| 8 | Q151B1645 | 6 | болт | |||||
| 9 | 190003888459 | 6 | гайка | |||||
| 10 | Q150B1245 | 8 | болт | |||||
| 11 | Q33212 | 8 | застопоренная гайка | |||||
| 12 | AZ9731590015 | 1 | левый кронштейн | WD615/618 | ||||
| 12 | AZ9731590017 | 1 | кронштейн | Р11С | ||||
| 13 | Q151C1235 | 8 | болт (мелкозубый ) | |||||
| 14 | AZ9731590016 | 1 | правый кронштейн | WD615/618 | ||||
| 14 | AZ9731590017 | 1 | кронштейн | Р11С | ||||
| 15 | Q151B1440 | 6 | болт | |||||
| 16 | Q40314 | 6 | пружинная шайба | |||||
| 17 | AZ9725590031 | 2 | клиновидная опора в сборе | |||||
| 18 | AZ9731590020 | 2 | кронштейн | WD615/618 | ||||
| 18 | AZ9725590002 | 1 | левый кронштейн ( для КОМ ) | WD615 двигатель с РТО | ||||
| 18а | AZ9725590006 | 1 | правый кронштейн | WD615 двигатель с РТО | ||||
| 18 | AZ9725590081 | правый кронштейн | Р11С | |||||
| 18а | AZ9725590082 | левый кронштейн | Р11С | |||||
| 20 | AZ9725590046 | 1 | левый кронштейн в сборе | WD618 | ||||
| 20 | AZ9725596020 | 1 | левый кронштейн в сборе | WD615.47 | ||||
| 20а | AZ9725590045 | 1 | левый добавочный кронштейн | WD618 | ||||
| 21 | AZ9725590047 | 1 | правый кронштейн в сборе | WD618 | ||||
| 21 | AZ9725596030 | г | правый кронштейн в сборе | WD615.47 | ||||
| 21а | AZ9725590048 | 1 | правый добавочный кронштейн | WD618 | ||||
| 22 | WG9100590082 | 2 | стопорный блок | WD618,WD615.47 | ||||
| 23 | Q40312 | 2 | шайба | WD618 | ||||
| 24 | Q34012 | 2 | гайка | WD618 | ||||
| 30 | AZ9725590020 | 2 | передняя опорв в сборе | Р11С | ||||
| 30а | AZ9725590023 | 2 | соединительная пластина | Р11С |
