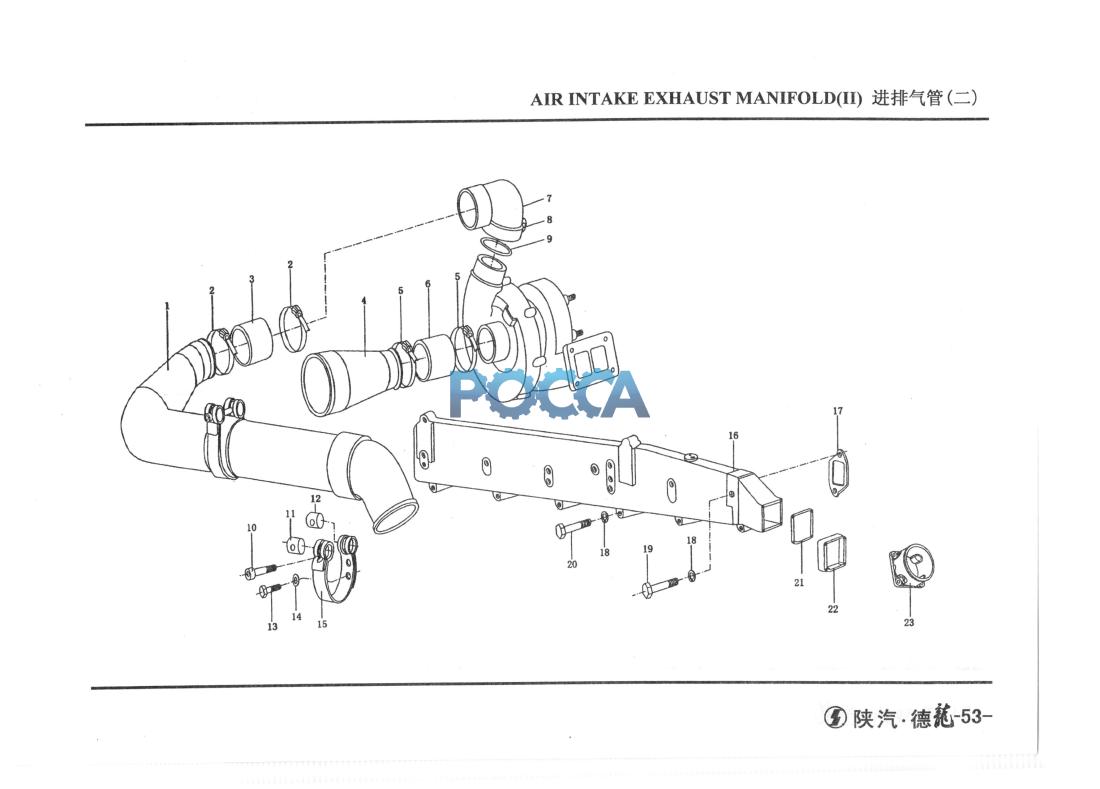

Система впуска SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Сепаратор масляный Шатун и поршень
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 612600111909 | 1 | 管子总成 | Pipe ass’y | ||||
| 2 | 90003989312 | 2 | 软管卡箍 | Clamp | 70/89 N05074 | |||
| 3 | 612600110824 | 1 | 带纤维夹层橡胶软管 | Pipe | ||||
| 4 | 612600111918 | 1 | 压气机进气管 | Air intake pipe | ||||
| 5 | 90003989318 | 2 | 软管卡箍 | Clamp | 105/127 N05074 | |||
| 6 | 612600111919 | 1 | 胶管 | Rubber pipe | ||||
| 7 | 61560110165 | 1 | 连接弯管 | Pipe | ||||
| $ | 61560110226 | 1 | 夹子 | Clip | ||||
| 9 | 90320035 | 1 | 密封圈 | Seal ring | M8x60 DIN912 | |||
| 10 | 90003862462 | 2 | 内六角圆柱头螺钉 | Screw | ||||
| 11 | 209190017 | 2 | 拉紧销 | Pin | ||||
| 12 | 1700550013 | 2 | 张紧销 | Pin | M8xl8 DIN933 | |||
| 13 | 90003802415 | 1 | 六角头螺栓 | Bolt | M8xl6 DIN933 | |||
| 13 | 90003802411 | 1 | 六角头螺栓 | Bolt | ||||
| 14 | 609E110036 | 3 | 调整垫圈 | Washer | ||||
| 15 | 61560110021 | 2 | 卡箍带 | Clamp | ||||
| 16 | 612600111766 | 1 | 进气管总成 | Air intake pipe ass’y | ||||
| 17 | 61500110024 | 6 | 进气管垫片 | Air intake pipe shim | ||||
| 18 | 90003932023 | 12 | 波形弹性垫圈 | Spring washer | ||||
| 19 | 614110064 | 4 | 进气管紧固螺栓 | Bolt | ||||
| 20 | 90003800465 | 6 | 六角头螺栓 | Bolt | M8x80 DIN931 | |||
| 21 | 612630120002 | 2 | 垫片 | Gasket | ||||
| 22 | 612630120003 | 1 | 加热器 | Heater | ||||
| 23 | 612600111755 | 1 | 进气接管 | Connection pipe |
