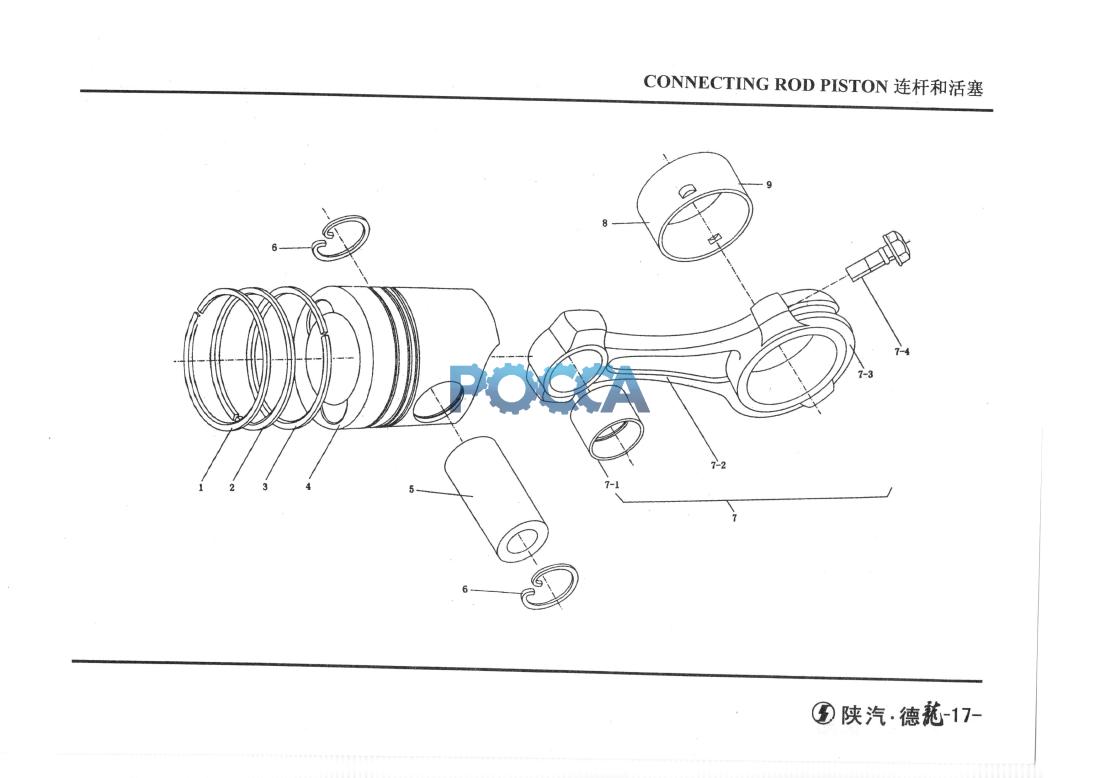

Шатун и поршень SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Система впуска
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 612600030035 | 6 | 梯形环 | Double ladderring | ||||
| 2 | 612600030036 | 6 | 扭曲锥面环 | Conical ring | ||||
| 3 | 612600030037 | 6 | 螺旋撑簧油环 | Spiral spring oil ring | ||||
| 4 | Поршень двигателя WP10 SHAANXI (Шанкси) SHACMAN (Шакман) 612600030034 | 0 | 612600030034 | 6 | 活塞 | Piston | ||
| 5 | 61560030013 | 6 | 活塞销 | Piston pin | ||||
| 6 | Кольцо стопорное поршневого пальца SHAANXI (Шанкси) SHACMAN (Шакман) HOWO (Хово) 81560030012 |
6
|
81560030012 | 12 | 活塞销挡圈 | Ring | ||
| 7 | Шатун WD615 Евро-2 HOWO (Хово) WP10 SHAANXI (Шанкси) SHACMAN (Шакман) 61500030009 | 0 | 61500030009 | 6 | 连杆总成 | Connecting rod | ||
| 7-1 | 61500030077 | 6 | 连杆衬套 | Connecting bush | ||||
| 7-2 | Шатун WP10 WD615 Евро-3 HOWO (Хово) SHAANXI (Шанкси) SHACMAN (Шакман) 61500030008 |
6
|
61500030008 | 6 | 连杆体 | Connector body | ||
| 7-3 | 61500030022 | 6 | 连杆盖 | Connector cover | ||||
| 7-4 | Болт шатуна WP10 WD516 HOWO (Хово) SHAANXI (Шанкси) SHACMAN (Шакман) 81500030023 |
12
|
81500030023 | 12 | 连杆螺栓 | Connector bolt | ||
| 8 | 612600030020 | 6 | 连杆上瓦 | Shell pin | ||||
| 9 | 61560030033 | 6 | 连杆下瓦 | Shell pin |
