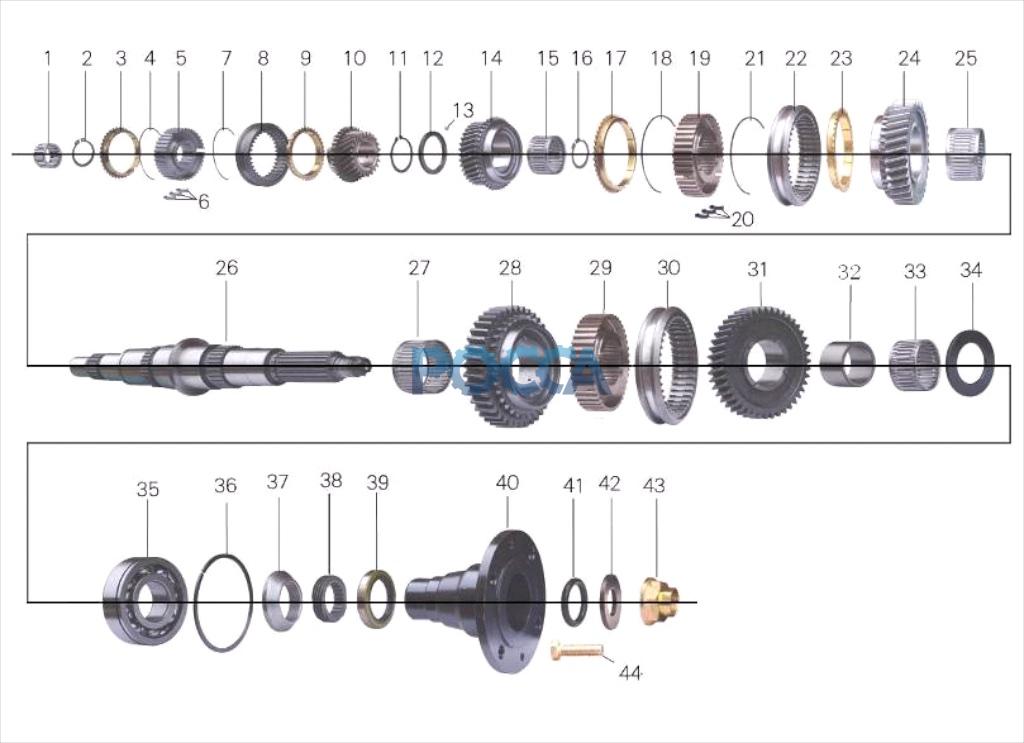

КПП Вал вторичный BAW (Бав) 1065 17 Гр.Коробка передач
Корпус КПП КПП механизм
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | X-1701210-02 | Заказать | X-1701210-02 | 1 | Игольчатый подшипник | |||
| 2 | N-1701222-01Z | Заказать | N-1701222-01Z | 1 | Стопорное кольцо | |||
| 3 | Кольцо синхронизатора 4-5 передачи Евро-2 BAW (Бав) Fenix 1065 N-1701226-00 | 0 Заказать | N-1701226-00 | 1 | Синхронизатор 4/5 передачи | |||
| 4 | N-1701225-00 | Заказать | N-1701225-00 | 1 | Стопорное кольцо | |||
| 5 | Ступица муфты синхронизатора 4-5 передачи Евро-2 BAW (Бав) Fenix 1065 X-1701221-01 | 0 Заказать | X-1701221-01 | 1 | Ступица муфты синхронизаторов 4/5 передачи | |||
| 6 | N-1701224-00 | Заказать | N-1701224-00 | 3 | Сухарь синхронизатора 4/5 передачи | |||
| 7 | N-1701225-00 | Заказать | N-1701225-00 | 1 | Стопорное кольцо | |||
| 8 | Муфта синхронизатора 4-5 передачи Евро-2 BAW (Бав) Fenix 1065 N-1701223-01 | 0 Заказать | N-1701223-01 | 1 | Муфта переключения 4/5 передачи | |||
| 9 | N-1701226-00 | Заказать | N-1701226-00 | 1 | Синхронизатор 4/5 передачи | |||
| 10 | Шестерня 5 передачи вторичного вала КПП BAW (Бав) Fenix 1065 W-1701231-00 | 0 Заказать | W-1701231-00 | 1 | Шестерня 5 передачи | |||
| 11 | N-1701235-01Z | Заказать | N-1701235-01Z | 1 | Стопорное кольцо | |||
| 12 | X-1701236-01 | Заказать | X-1701236-01 | 1 | Упорная шайба, 3 передача | |||
| 13 | 4-GB308-84 | Заказать | 4-GB308-84 | 1 | Стальной шарик | |||
| 14 | W-1701241-00 | Заказать | W-1701241-00 | 1 | Шестерня 3 передачи в сборе | |||
| 15 | N-1701260-01 | Заказать | N-1701260-01 | 1 | Игольчатый подшипник | |||
| 16 | N-1701235-01Z | Заказать | N-1701235-01Z | 1 | Стопорное кольцо | |||
| 17 | N-1701276-01 | Заказать | N-1701276-01 | 1 | Синхронизатор 2/3 передачи | |||
| 18 | N-1701274-00 | Заказать | N-1701274-00 | 1 | Стопорное кольцо | |||
| 19 | N-1701271-02 | Заказать | N-1701271-02 | 1 | Ступица муфты синхронизаторов 2/3 передачи | |||
| 20 | N-1701224-00 | Заказать | N-1701224-00 | 3 | Сухарь | |||
| 21 | N-1701274-00 | Заказать | N-1701274-00 | 1 | Стопорное кольцо | |||
| 22 | N-1701272-02 | Заказать | N-1701272-02 | 1 | Муфта синхронизаторов 2/3 передачи | |||
| 23 | N-1701276-01 | Заказать | N-1701276-01 | 1 | Синхронизатор 2/3 передачи | |||
| 24 | Шестерня 2 передачи BAW (Бав) Fenix 1065 W-1701251-00 | 0 Заказать | W-1701251-00 | 1 | Шестерня 2 передачи в сборе | |||
| 25 | N-1701260-02 | Заказать | N-1701260-02 | 1 | Игольчатый подшипник | |||
| 26 | Вал вторичный КПП BAW (Бав) Fenix 1065 W-1701201 | 0 Заказать | W-1701201 | 1 | Вал вторичный | |||
| 27 | N-1701260-02 | Заказать | N-1701260-02 | 1 | Игольчатый подшипник | |||
| 28 | Шестерня 1 передачи BAW (Бав) Fenix 1065 W-1701281-00 | 0 Заказать | W-1701281-00 | 1 | Шестерня 1 передачи в сборе | |||
| 29 | W-1701331-00 | Заказать | W-1701331-00 | 1 | Ступица муфты первой и задней передачи | |||
| 30 | W-1701332-00 | Заказать | W-1701332-00 | 1 | Муфта первой и задней передачи | |||
| 31 | W-1701291-00 | Заказать | W-1701291-00 | 1 | Шестерня заднего хода | |||
| 32 | X-1701291-03 | Заказать | X-1701291-03 | 1 | Втулка | |||
| 33 | N-1701260-02 | Заказать | N-1701260-02 | 1 | Игольчатый подшипник | |||
| 34 | Кольцо упорное КПП BAW (Бав) 1065 X-1701321-02 | 2 | X-1701321-02 | 1 | Упорное кольцо | |||
| 35 | Подшипник вторичного вала Евро-2 BAW (Бав) Fenix 1065 6309NC3Z2 | 0 Заказать | 6309NC3Z2 | 1 | Радиальный шариковый подшипник | |||
| 36 | Кольцо стопорное подшипника первичного вала наружнее FOTON (Фотон) 1051 1069 5121 Q433100 | 0 Заказать | Q433100 | 1 | Упорное кольцо | |||
| 37 | N-1701361-01 | Заказать | N-1701361-01 | 1 | Муфта шестерни спидометра | |||
| 38 | Шестерня привода спидометра ведущая BAW (Бав) Fenix 1065 N-1701362-02 | 0 Заказать | N-1701362-02 | 1 | Шестерня спидометра | |||
| 39 | Сальник 45х65х10/12 хвостовика КПП FOTON (Фотон) 1039 1049C N-1701522-02 | 15 | N-1701522-02 | 1 | Сальник задней крышки | |||
| 40 | X-1701371-02B | Заказать | X-1701371-02B | 1 | Фланец | |||
| 41 | N-1701372-02 | Заказать | N-1701372-02 | 1 | Уплотнительное кольцо | |||
| 42 | N-1701375-01 | Заказать | N-1701375-01 | 1 | Шайба | |||
| 43 | N-1701374-01 | Заказать | N-1701374-01 | 1 | Гайка | |||
| 44 | 2200072E0 | Заказать | 2200072E0 | 4 | Болт |
