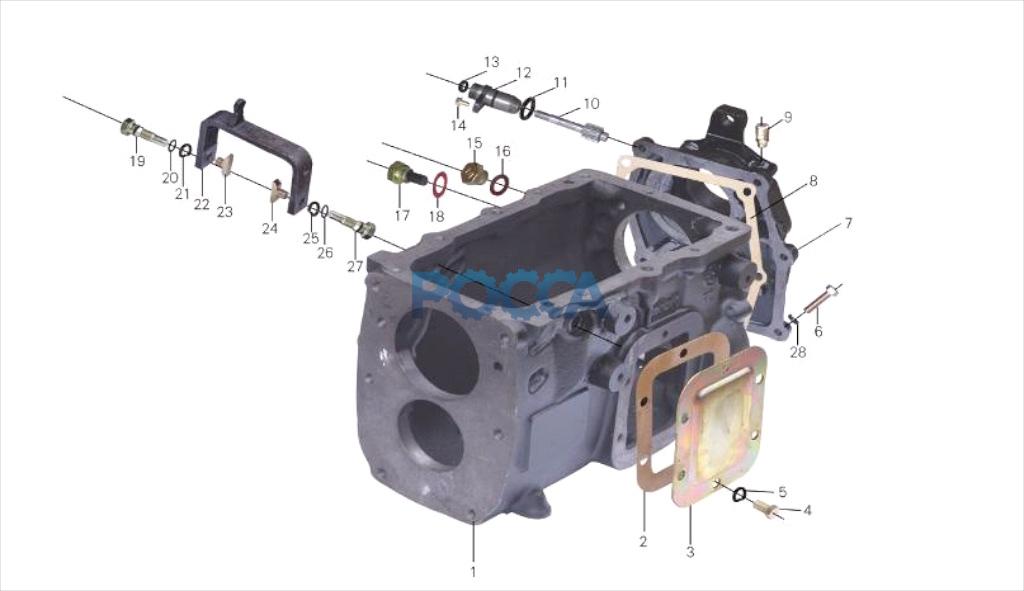

Корпус КПП BAW (Бав) 1065 17 Гр.Коробка передач
КПП Вал вторичный
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | X-1701001-13 | 1 | Картер | |||||
| 2 | N-1701512-01 | 1 | Прокладка боковой крышки | |||||
| 3 | N-1701511-01 | 1 | Боковая крышка | |||||
| 4 | Q1501018F3 | 6 | Болт | |||||
| 5 | GB 93-87 10 | 6 | Пружинная шайба | |||||
| 6 | Q1500825F3 | 7 | Болт | |||||
| 7 | X-1701521-02B | 1 | Задняя крышка | |||||
| 8 | N-1701524-02 | 1 | Прокладка задней крышки | |||||
| 9 | Q9001 | 1 | Заглушка | |||||
| 10 | N-1700011-M9 | 1 | Ведомая шестерня спидометра | |||||
| 11 | GB 1235 24×2.4 | 1 | Уплотнительное кольцо | |||||
| 12 | X-1700023-03 | 1 | Штуцер вала спидометра | |||||
| 13 | N-1700021-00 | 1 | Уплотнительное кольцо | |||||
| 14 | N-1701513-00 | 1 | Болт | |||||
| 15 | Q617B16F3 | 1 | Резьбовая заглушка | |||||
| 16 | N-1702256-00-01 | 1 | Шайба уплотнительная | |||||
| 17 | N-1701001-06 | 1 | Сапун | |||||
| 18 | N-1702256-00-01 | 1 | Шайба уплотнительная | |||||
| 19 | N-1701004-00 | 1 | Болт | |||||
| 20 | N-1701005-00 | 1 | Уплотнительное кольцо | |||||
| 21 | GB 93-87 14 | 1 | Пружинная шайба | |||||
| 22 | N-1702230-02 | 1 | Вилка 4/5 передач | |||||
| 23 | N-1702231-00 | 1 | Направляющая вилки 4/5 передач | |||||
| 24 | N-1702231-00 | 1 | Направляющая вилки 4/5 передач | |||||
| 25 | GB 93-87 14 | 1 | Пружинная шайба | |||||
| 26 | N-1701005-00 | 1 | Уплотнительное кольцо | |||||
| 27 | N-1701004-00 | 1 | Болт | |||||
| 28 | GB 93-87 8 | 7 | Пружинная шайба | |||||
| 29 | Q5221022 | 2 | Штифт |
