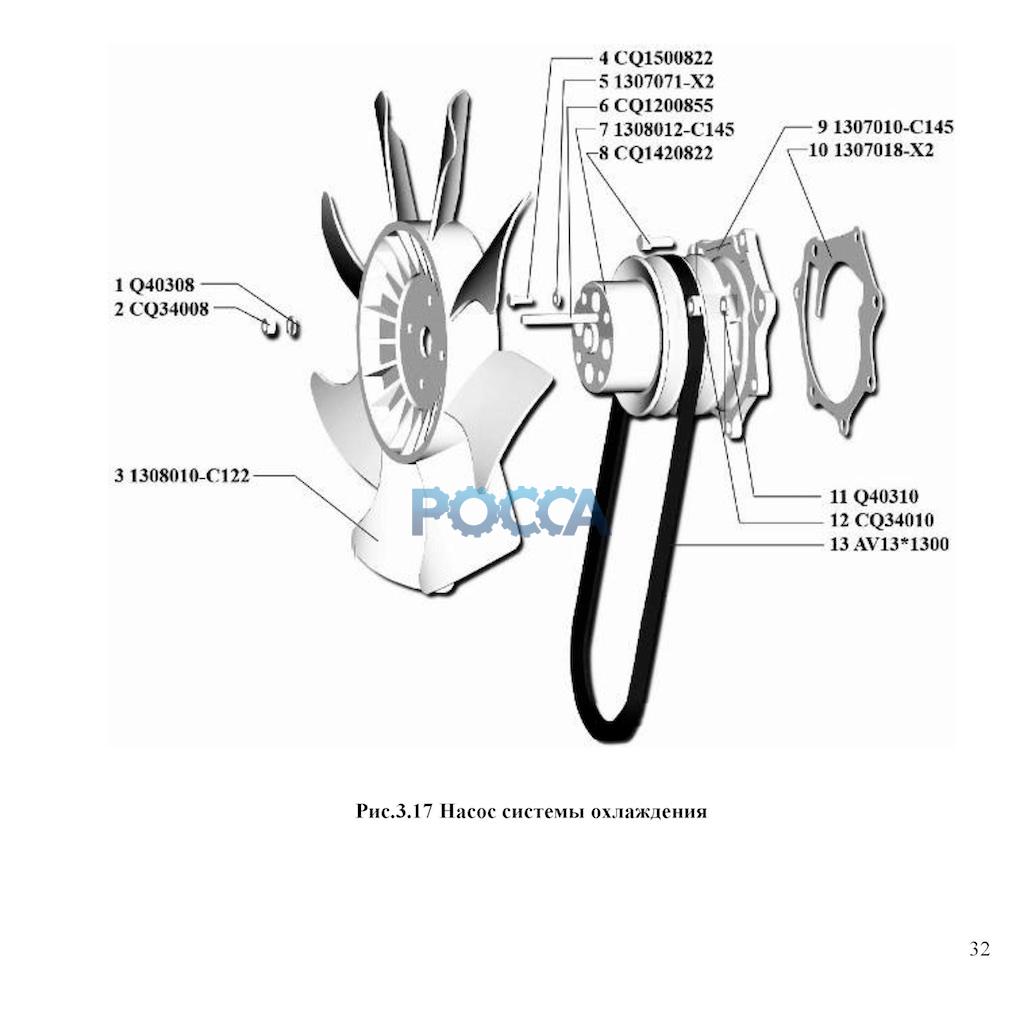

Водяной насос BAW (Бав) CA4DC2-10ЕЗ и CA4DC2-12ЕЗ
Блок цилиндров Газопровод впускной и выпускной
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q40308 | 4 | Шайба пружинная | |||||
| 2 | CQ34008 | 4 | Гайка | |||||
| 3 | 1308010-C122 | 1 | Вентилятор в сборе | |||||
| 4 | CQ1500822 | 1 | Болт | |||||
| 5 | 1307071-X2 | 1 | Шайба | |||||
| 6 | CQ1200855 | 4 | Шпилька | |||||
| 7 | 1308012-C145 | 1 | Шкив привода вентилятора | |||||
| 8 | CO1420822 | 4 | Болт, шайба | |||||
| 9 | 1307010-C145 | 1 | Насос системы охлаждения сборе | |||||
| 10 | 1307018-X2 | 1 | Прокладка | |||||
| 11 | Q40310 | 2 | Шайба пружинная | |||||
| 12 | CQ34010 | 2 | Гайка | |||||
| 13 | AV13*1300 | 1 | Ремень привода вентилятора |
