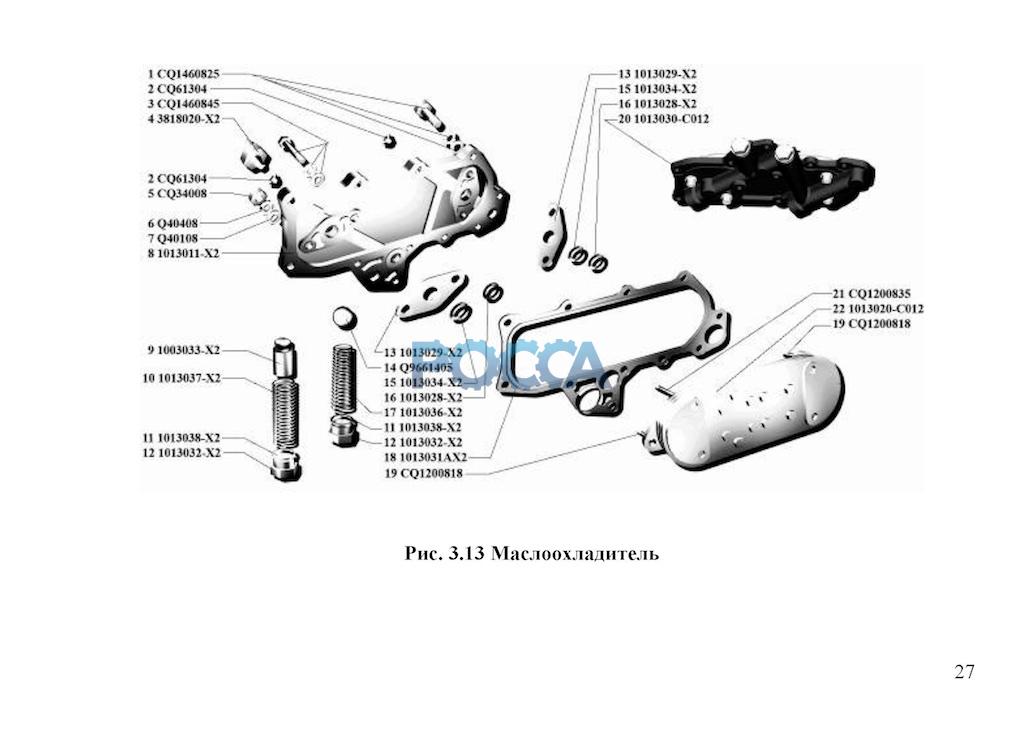

Маслоохладитель BAW (Бав) CA4DC2-10ЕЗ и CA4DC2-12ЕЗ
Коленвал и маховик Маслоприемник
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | CQ1460825 | 10 | Болт, шайба, шайба плоская | |||||
| 2 | CQ61304 | 2 | Пробка | |||||
| 3 | CQ1460845 | 1 | Болт, шайба, шайба плоская | |||||
| 4 | 3818020-X2 | 1 | Датчик давления масла | |||||
| 5 | CQ34008 | 4 | Гайка | |||||
| 6 | Q40408 | 4 | Пружинная шайба | |||||
| 7 | Q40108 | 4 | Плоская шайба | |||||
| 8 | 1013011-X2 | 1 | Крышка масляного охладителя | |||||
| 9 | 1013033-X2 | 1 | Редукционный клапан | |||||
| 10 | 1013037-X2 | 1 | Пружина | |||||
| 11 | 1013038-X2 | 2 | Шайба | |||||
| 12 | 1013032-X2 | 2 | Пробка | |||||
| 13 | 1013029-X2 | 2 | Пластина | |||||
| 14 | Q9661405 | 1 | Шарик | |||||
| 15 | 1013034-X2 | 2 | Уплотнительное кольцо | |||||
| 16 | 1013028-X2 | 2 | Уплотнительное кольцо | |||||
| 17 | 1013036-X2 | 1 | Пружина | |||||
| 18 | 1013031AX2 | 1 | Прокладка | |||||
| 19 | CQ1200818 | 3 | Шпилька | |||||
| 20 | 1013030-C012 | 1 | Масляный охладитель в сборе | |||||
| 21 | CQ1200835 | 1 | Шпилька | |||||
| 22 | 1013020-C012 | 1 | Масляный охладитель |
