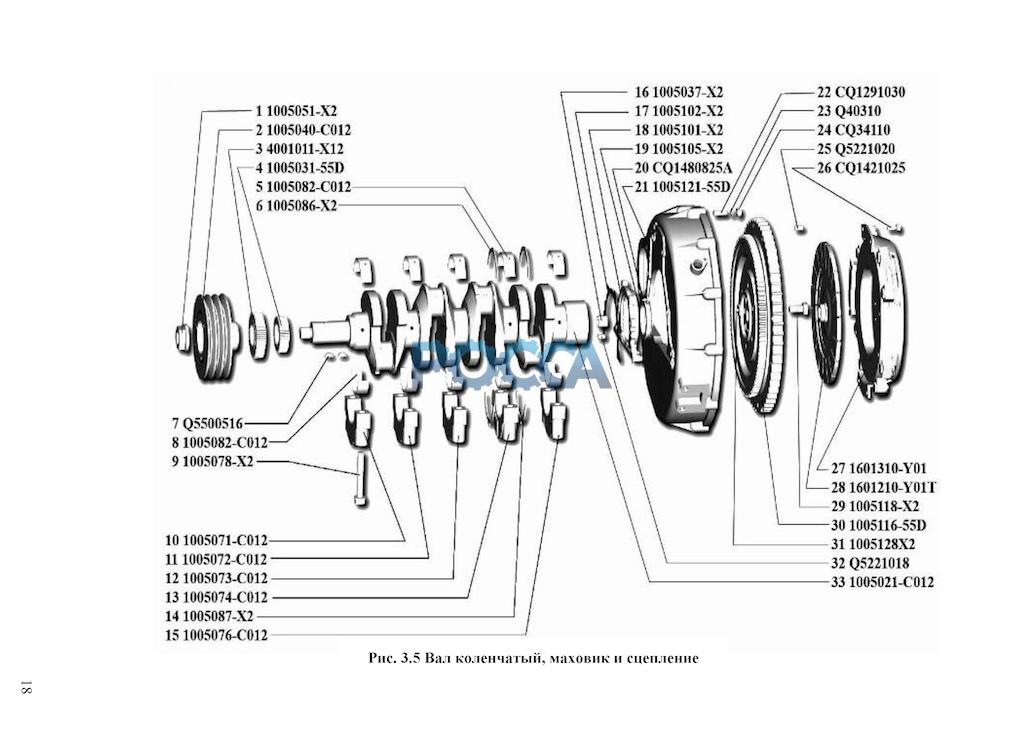

Коленвал и маховик BAW (Бав) CA4DC2-10ЕЗ и CA4DC2-12ЕЗ
Клапаны и толкатели Маслоохладитель
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 1005051-X2 | 1 | Гайка | |||||
| 2 | 1005040-C012 | 1 | Шкив в сборе | |||||
| 3 | 4001011-X12 | 1 | Передняя манжета коленвала | |||||
| 4 | 1005031-55D | 1 | Распределительная шестерня | |||||
| 5 | 1005082-C012 | 5 | Вкладыш верхний | |||||
| 6 | 1005086-X2 | 2 | Верхняя упорная пластина коленвала | |||||
| 7 | Q5500516 | 2 | Шпонка сегментная | |||||
| 8 | 1005082-C012 | 5 | Вкладыш нижний | |||||
| 9 | 1005078-X2 | 10 | Болт | |||||
| 10 | 1005071-C012 | 1 | Крышка 1 го подшипника коленвала | |||||
| 11 | 1005072-C012 | 1 | Крышка 2го подшипника коленвала | |||||
| 12 | 1005073-C012 | 1 | Крышка Зго подшипника коленвала | |||||
| 13 | 1005074-C012 | 1 | Крышка 4го подшипника коленвала | |||||
| 14 | 1005087-X2 | 2 | Нижняя упорная пластина коленвала | |||||
| 15 | 1005076-C012 | 1 | Крышка 5 го подшипника коленвала | |||||
| 16 | 1005037-X2 | 1 | Подшипник вала КПП | |||||
| 17 | 1005102-X2 | 1 | Прокладка | |||||
| 18 | 1005101-X2 | 1 | Держатель манжеты | |||||
| 19 | 1005105-X2 | 1 | Манжета | |||||
| 20 | CQ1480825A | 5 | Болт, шайба | |||||
| 21 | 1005121-55D | 1 | Картер маховика | |||||
| 22 | CQ1291030 | 11 | Шпилька | |||||
| 23 | Q40310 | 11 | Шайба | |||||
| 24 | CQ34110 | 11 | Гайка | |||||
| 25 | Q5221020 | 2 | Штифт | |||||
| 26 | CQ1421025 | 8 | Болт | |||||
| 27 | 1601310-Y01 | 1 | Диск сцепления нажимной в сборе | |||||
| 28 | 1601210-Y01T | 1 | Диск сцепления ведомый | |||||
| 29 | 1005118-X2 | 6 | Болт | |||||
| 30 | 1005116-55D | 1 | Маховик с ободом | |||||
| 31 | 1005128-X2 | 6 | Болт | |||||
| 32 | 05221018 | 1 | Штифт | |||||
| 33 | 1005021-C012 | 1 | Коленчатый вал |
