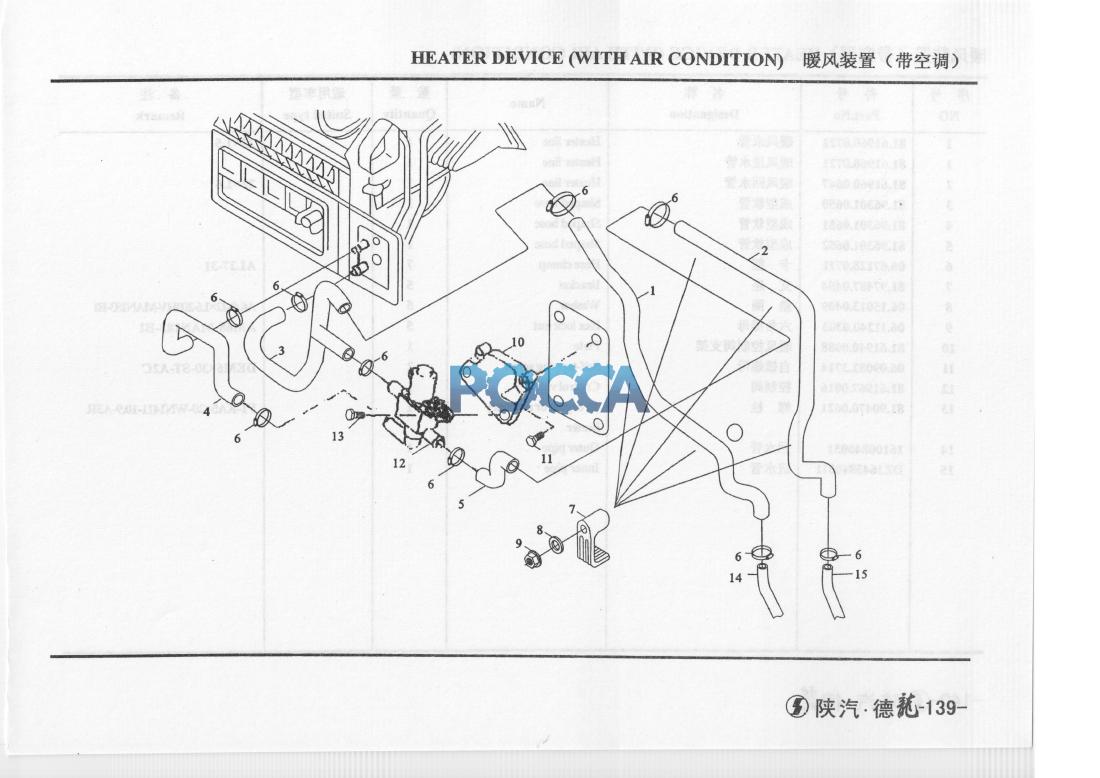

Отопитель (с кондиционером) SHAANXI (Шанкси) SHACMAN F2000 50 Гр. Кабина
Отопитель (без кондиционера) Отсек для багажа
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.61960.0722 | 1 | Heater line | 暖风水管 | 22x1.5 | |||
| 1 | 81.61960.0721 | 1 | Heater line | 暖风进水管 | ||||
| 2 | 81.61960.0647 | 1 | Heater line | 暖风回水管 | 22x1.5 | |||
| 3 | 81.96301.0650 | 1 | Shaped hose | 成型软管 | ||||
| 4 | 81.96301.0651 | 1 | Shaped hose | 成型软管 | ||||
| 5 | 81.96301.0652 | 1 | Shaped hose | 成型软管 | ||||
| 6 | 06.67128.0711 | 7 | Hose clamp | 卡箍 | AL27-31 | |||
| 7 | 81.97487.0484 | 5 | Bracket | 支座 | ||||
| 8 | 06.15013.0409 | 5 | Washer | 垫圈 | Afi4xl2xL6.200HV-MAN18J-Bl | |||
| 9 | 06.11240.0303 | 5 | Hex lock nut | 六角螺母 | AM68-MAN183-B1 | |||
| 10 | 81.61940.0088 | 1 | Plate | 暖风控制阀支架 | ||||
| 11 | 06.09082.3714 | 2 | Self-tapping screw | 自锁螺母 | DEM6X30-ST-A2C | |||
| 12 | 81.61967.0016 | 1 | Control valve | 控制阀 | ||||
| 13 | 81.90470.0621 | 2 | To engine or auxiliaiy heater | 螺栓 | PT-KA5x2〇.WN14U-10.9-A3R | |||
| 14 | 16100840031 | 1 | Outer pipe | 回水管 | ||||
| 15 | DZ1643840011 | 1 | Inner pipe | 进水管 |
