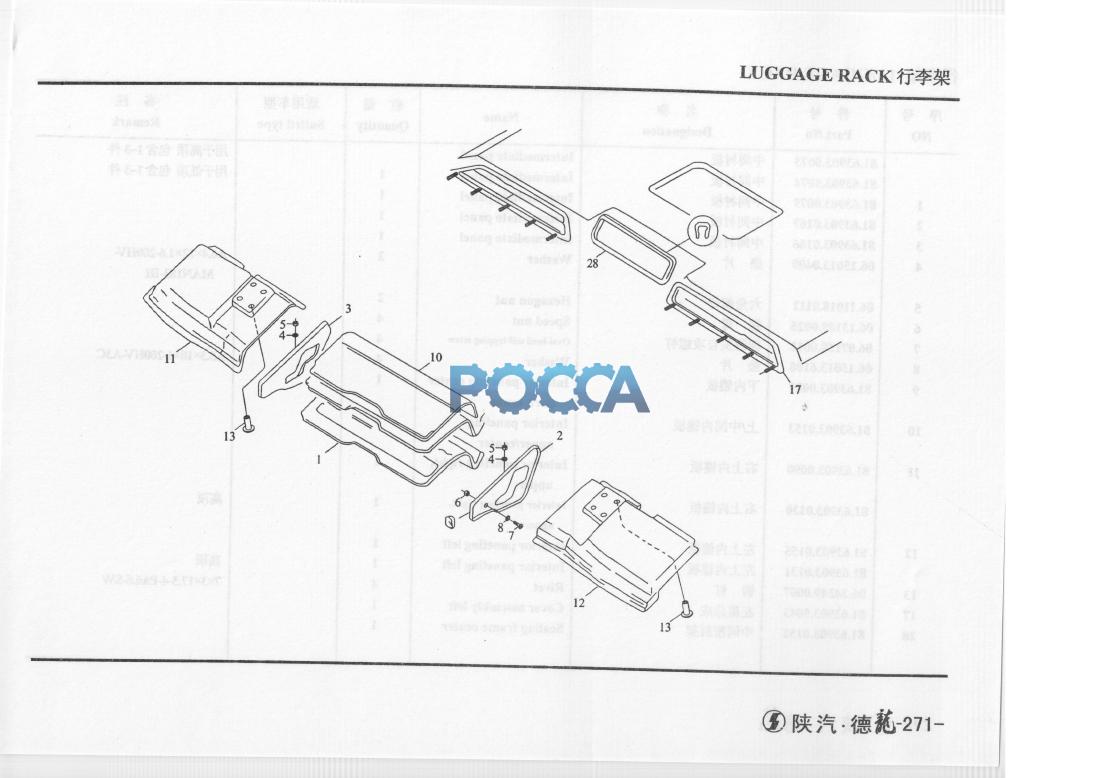

Отсек для багажа SHAANXI (Шанкси) SHACMAN F2000 50 Гр. Кабина
Отопитель (с кондиционером) Панель потолка
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 81.63903.5073 | Intermediate panel | 中间衬板 | 用于高顶包含1〜3件 | |||||
| 81.63903.5074 | 1 | Intermediate panel | 中间衬板 | 用于低顶包含1〜3件 | ||||
| 1 | 81.63903.0079 | 1 | Intermediate panel | 中间衬板 | ||||
| 2 | 81.63903.0167 | 1 | Intermediate panel | 中间衬板 | ||||
| 3 | 81.63903.0166 | 1 | Intermediate panel | 中间衬板 | ||||
| 4 | 06.15013.0409 | 2 | Washer | 垫片 | A6.4X12X1.6-200HV- | |||
| MAN183-B1 | ||||||||
| 5 | 06.11018.0112 | 2 | Hexagon nut | 六角螺母 | ||||
| 6 | 06.13189.0025 | 4 | Speed nut | 螺母 | ||||
| 7 | 06.07159.0012 | 4 | Oval-head self-tapping screw | 椭圆头自攻螺钉 | ||||
| 8 | 06.15013.6108 | 4 | Washer | 垫片 | A5Jxi〇xl-200HV-A3C | |||
| 9 | 81.63903.0089 | 1 | Interior paneling center | 下内镶板 | ||||
| part, lower | ||||||||
| 10 | 81.63903.0153 | 1 | Interior paneling | 上/中间内镶板 | ||||
| upper/center | ||||||||
| 11 | 81.63903.0090 | 1 | Interior paneling right, | 右上内镶板 | ||||
| upper | ||||||||
| 81.63903.0130 | 1 | Interior paneling right, | 右上内镶板 | |||||
| upper | ||||||||
| 12 | 81.63903.0155 | 1 | Interior paneling left | 左上内镶板 | ||||
| 81.63903.0131 | 1 | Interior paneling left | 左上内镶板 | |||||
| 13 | 06.24249.0007 | 4 | Rivet | 铆钉 | 7x3xl7.S4-PA6.6-SW | |||
| 17 | 81.63903.5043 | 1 | Cover assembly left | 左盖总成 | ||||
| 28 | 81.63903.0152 | 1 | Sealing frame center | 中间密封架 |
