Каталог схем

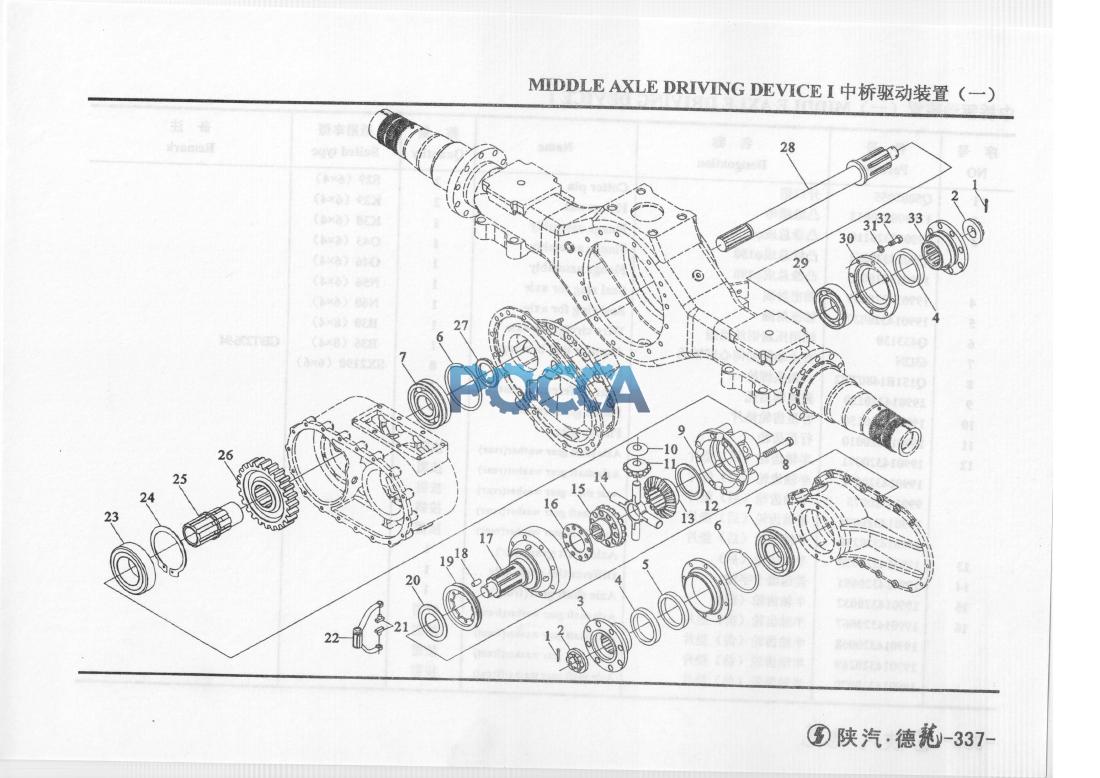

Механизм привода среднего моста I. SHAANXI (Шанкси) SHACMAN F2000 24 Гр. Задний и средний мосты
Корпус дифференциала Механизм привода среднего моста II.
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q5005055 | Заказать | Q5005055 | 2 | 开口销 | |||
| 2 | Гайка проходного вала (фланца) STEYR HOWO (Хово) 179000320013 | 2 | 179000320013 | 2 | 凸缘螺母 | |||
| 3 | Фланец хвостовика d165 8 отв. гладкий крупнный шлиц (мосты STEYR) HOWO (Хово) 199012320110 | 0 Заказать | 199012320110 | 1 | 凸缘总成<pl65 | |||
| 3 | Фланец карданного вала зубчатый d180 4 отв. (крестовина 57мм) HOWO (Хово) 199014320261 | 0 Заказать | 199014320261 | 1 | 凸缘总成<pl80 | |||
| 3 | 199012320015 | Заказать | 199012320015 | 1 | 凸缘总成<pl80 | |||
| 4 | 199014320039 | Заказать | 199014320039 | 1 | 轴密封圈 | |||
| 5 | 199014320037 | Заказать | 199014320037 | 1 | 轴密封圈 | |||
| 6 | Кольцо стопорное подшипника 6312 EN GB/T276-94 HOWO (Хово) SHAANXI (Шанкси) SHACMAN (Шакман) Q433130 | 0 Заказать | Q433130 | 1 | 轴用压扁钢丝挡圈 | |||
| 7 | 6312N | Заказать | 6312N | 1 | 有止动槽的向心球轴承 | |||
| 8 | Q151B1480TF2 | Заказать | Q151B1480TF2 | 8 | 六角头螺栓 | |||
| 9 | 199014320130 | Заказать | 199014320130 | 1 | 差速器后壳 | |||
| 10 | Шайба сателлита редуктора d27х60 STEYR HOWO (Хово) 199012320150 | 16 | 199012320150 | 4 | 行星齿轮垫片 | |||
| 11 | Сателлит редуктора d24 (средний/задний мост STEYR) HOWO (Хово) 199012320010 | 4 | 199012320010 | 4 | 行星齿轮 | |||
| 12 | Шайба опорная шестерни межосевого дифференциала МОД d104х80 HOWO (Хово) 199014320071 | 0 Заказать | 199014320071 | 半轴齿轮（后）垫片 | ||||
| 12 | 199014320072 | Заказать | 199014320072 | 半轴齿轮（后）垫片 | ||||
| 12 | 99014320073 | Заказать | 99014320073 | 半轴齿轮（后）垫片 | ||||
| 12 | 199014320074 | Заказать | 199014320074 | 半轴齿轮（后）垫片 | ||||
| 12 | 199014320210 | Заказать | 199014320210 | 半轴齿轮（后）垫片 | ||||
| 13 | Шестерня межосевого дифференциала задняя (средний мост STEYR) HOWO (Хово) 199014320059 | 0 Заказать | 199014320059 | 1 | 半轴齿轮（后） | |||
| 14 | 199014320091 | Заказать | 199014320091 | 1 | 差速器十字轴 | |||
| 15 | Шестерня МОД HOWO (Хово) 199014320032 | 0 Заказать | 199014320032 | 1 | 半轴齿轮（前） | |||
| 16 | Шайба шестерни межосевого дифференциала МОД (передний мост STEYR) HOWO (Хово) 199014320067 | 0 Заказать | 199014320067 | 半轴齿轮（前）垫片 | ||||
| 16 | 199014320068 | Заказать | 199014320068 | 半轴齿轮（前）垫片 | ||||
| 16 | 199014320269 | Заказать | 199014320269 | 半轴齿轮（前）垫片 | ||||
| 16 | 199014320070 | Заказать | 199014320070 | 半轴齿轮（前）垫片 | ||||
| 16 | 199014320211 | Заказать | 199014320211 | 按需 | 半轴齿轮（前）垫片 | Axle shaft gear washer(front) | ||
| 17 | 199014320139 | Заказать | 199014320139 | 1 | 差速器壳（前） | Differential | ||
| 18 | 128800320106 | Заказать | 128800320106 | 10 | 差速锁销 | Housing(front) | ||
| 19 | 128800320105 | Заказать | 128800320105 | 1 | 差速锁锁环 | Differential lock | ||
| 20 | Шайба картера межосевого дифференциала HOWO (Хово) 199014320061 | 0 Заказать | 199014320061 | 1 | 轴间差速锁垫片 | Differential lock ring | ||
| 20 | Заказать | 1 | Differential lock washer | |||||
| 21 | 180000320077 | Заказать | 180000320077 | 2 | 拔叉活动块 | Between axle | ||
| 22 | Вилка блокировки МОД STEYR HOWO (Хово) 199014320053 | 1 | 199014320053 | 1 | 拔叉 | Fork activity block | ||
| 23 | 6019ZGB^T276-94 | Заказать | 6019ZGB^T276-94 | 1 | 带防尘盖深沟球轴承 | Fork | ||
| 24 | Q433130 | Заказать | Q433130 | 1 | 轴用弹性挡圈 | Annular ball bearing | ||
| 25 | Вал промежуточный пустотелый межосевого дифференциала HOWO (Хово) 199014320135 | 0 Заказать | 199014320135 | 1 | 空心轴 | Circlip | ||
| 26 | 199014320209 | Заказать | 199014320209 | 1 | 主动圆柱齿轮 | Hollowness shaft | 用于i=4.8 | |
| 26 | Шестерня дифференциала ведущая Z-28 (ср. мост STEYR) HOWO (Хово) SHAANXI (Шанкси) SHACMAN (Шакман) 199014320136 | 0 Заказать | 199014320136 | 1 | 主动圆柱齿轮 | Active column gear | 用于 i=5.73、6.72、7.49、8.40、 | |
| 26 | Заказать | 1 | Active column gear | 9.49 | ||||
| 26 | 199114320002 | Заказать | 199114320002 | 1 | 主动圆柱齿轮 | Active column gear | 用于i=4.42 | |
| 27 | Гайка М60х1.5 полого вала с прорезями (средний мост STEYR) HOWO (Хово) 199012250031 | 12 | 199012250031 | 1 | 开槽圆螺母 | Circle nut | 〇 | |
| 28 | Вал проходной среднего моста крупный шлиц HOWO (Хово) SHAANXI (Шанкси) SHACMAN F2000 FOTON 199114320031 | 0 Заказать | 199114320031 | 1 | 贯通轴 | Perforation shaft | ||
| 29 | 6212-GB/T276-94 | Заказать | 6212-GB/T276-94 | 1 | 深沟环轴承 | Deep chase ring bearing | ||
| 30 | Крышка подшипника хвостовик редуктора (средний мост STEYR) HOWO (Хово) 199014320141 | 0 Заказать | 199014320141 | 1 | 轴承壳端盖 | Bearing case cover | ||
| 31 | Q40310 | Заказать | Q40310 | 8 | 弹簧垫圈 | Spring washer | ||
| 32 | Q150B1025 | Заказать | Q150B1025 | 8 | 六角头螺栓 | Hex. screw | ||
| 33 | Фланец хвостовика редуктора d165 вход мелкий шлиц 8 отв. (средний мост STEYR) HOWO (Хово) 199014320205 | 1 | 199014320205 | 1 | 凸缘总成0165 | Flange assembly | ||
| 199014320154 | Заказать | 199014320154 | 1 | 凸缘总成少180 | Flange assembly |
