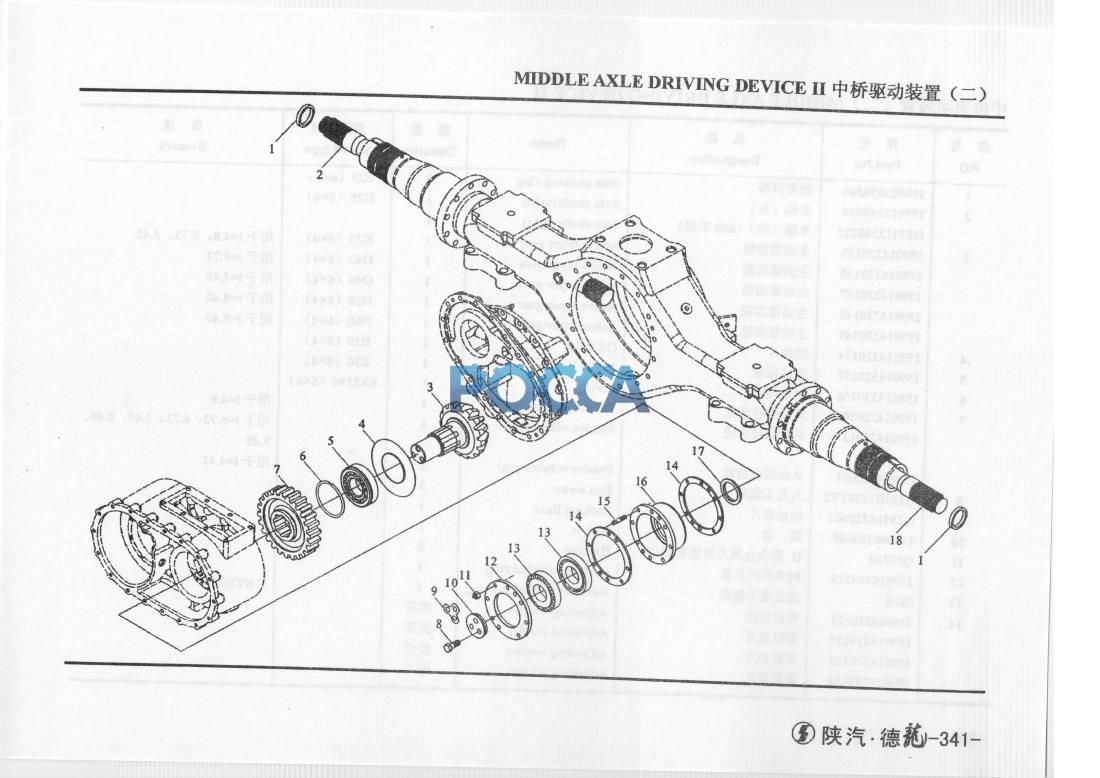

Механизм привода среднего моста II. SHAANXI (Шанкси) SHACMAN F2000 24 Гр. Задний и средний мосты
Механизм привода среднего моста I. Механизм привода среднего моста III.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 190003074340 | 2 | 轴密封圈 | Axle packing ring | S29 (6x4) | |||
| 2 | 199012340024 | 1 | 半轴（右） | Axle shaft(right) | K29 (6x4) | |||
| 2 | DZ9112340222 | 1 | 半轴（右）（850车架） | Axle shaft(right) | ||||
| 3 | 199014320125 | 1 | 主动锥齿轮 | Active taper gear | 用于 i=4.8、5.73、4.42 | K38 (6x4) | ||
| 3 | 199014320145 | 1 | 主动锥齿轮 | Active taper gear | 用于i=6.72 | 043 (6^4) | ||
| 3 | 199014320147 | 1 | 主动锥齿轮 | Active taper gear | 用于i=7.49 | 046 (6x4) | ||
| 3 | 199014320148 | 1 | 主动锥齿轮 | Active taper gear | 用于i=8.40 | N56 (6x4) | ||
| 3 | 199014320149 | 1 | 主动锥齿轮 | Active taper gear | 用于i=9.49 | N60 (6x4) | ||
| 4 | 199014320174 | 1 | 挡油片 | Oil flake | B30 (8x4) | |||
| 5 | 199014320257 | 1 | 滚柱轴承 | Roller bearing | B36 (8x4) | |||
| 6 | 199014320256 | 1 | 钢丝挡圈 | Circlip | SX2190 (6x6) | |||
| 7 | 199014320208 | 1 | 从动园柱齿轮 | Passive column gear | 用于i=4.8 | |||
| 7 | 199014320137 | 1 | 从动园柱齿轮 | Passive column gear | 用于 i=5.73、6.72、7.49、8.40、 | |||
| 7 | 9.49 | |||||||
| 7 | 199114320001 | 1 | 从动园柱齿轮 | Passive column gear | 用于i=4.42 | |||
| 8 | Q150B1430TF2 | 3 | 六角头螺栓 | Hex.screw | ||||
| 9 | AZ9114320002 | 1 | 防松锁片 | Locking flake | ||||
| 10 | 178000320088 | 1 | 隔套 | Spacer | ||||
| 11 | Q33210 | 8 | II型全金属六角锁紧螺母 | Hex.nut | ||||
| 12 | 199014320128 | 1 | 轴承外环压板 | Bearing external ring | ||||
| 13 | 31311 | 2 | 圆锥滚子轴承 | Row-steep roller bearing | GBT297-94 | |||
| 14 | 118000320131 | 按需 | 调整垫片 | Adjusting washer | ||||
| 14 | 199014320131 | 按需 | 调整垫片 | Adjusting washer | ||||
| 14 | 199014320132 | 按需 | 调整垫片 | Adjusting washer | ||||
| 14 | 199014320133 | 按需 | 调整垫片 | Adjusting washer | ||||
| 14 | 199014320134 | |||||||
| 15 | Q1201040F3 | 8 | ||||||
| 16 | 199014320129 | 1 | ||||||
| 17 | 199014320140 | 1 | ||||||
| 18 | 199012340023 | 1 | ||||||
| 18 | DZ9112340221 | 1 |
