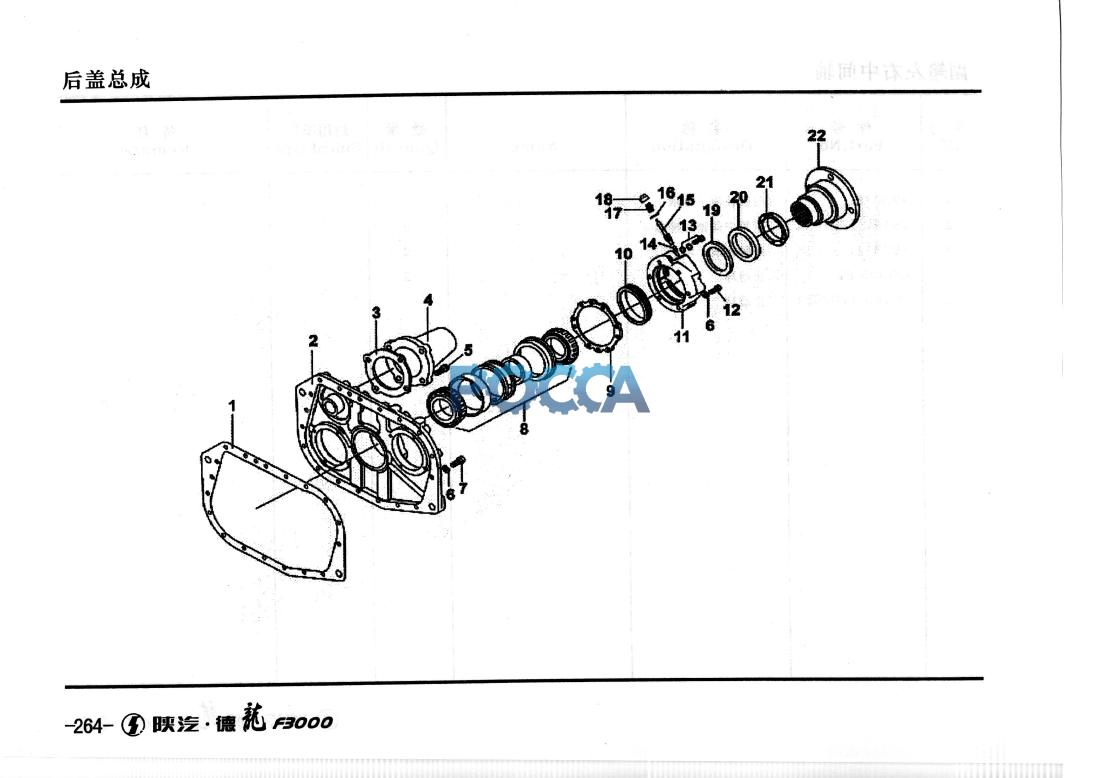

корпус задней крышки кпп SHAANXI (Шанкси) SHACMAN F3000 17 Гр. Коробка передач
кожух сцепления с разделяющими устройствами корпус кпп 12js160t
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 14335 | 1 | 后盖衬垫 | |||||
| 2 | JS180-1707015 | 1 | 后盖壳体 | |||||
| 3 | JS180-1707053 | 1 | 副箱中间轴盖垫 | |||||
| 4 | JS180-1707052 | 2 | 副箱中间轴盖 | |||||
| 5 | A-C09008 | 8 | 螺栓总成 | |||||
| 6 | GB93-76 | 22 | 弹黉垫圚10 | |||||
| 7 | GB21-76 | 18 | 小六角头螵栓Ml 0 | |||||
| 8 | JS180-1707109 | 1 | 圆锥滚子轴承 | |||||
| 9 | JS180-1707156 | 1 | 副箱主轴后轴承盖衬垫 | |||||
| 10 | LF48-3802033 | 1 | 里程表主动齿轮 | |||||
| 11 | JS180-1707155 | 1 | 输出轴后轴承盖 | |||||
| 12 | GB21-76 | 5 | 小六角头螵栓M10X75 | |||||
| 13 | A-C09009 | 1 | 螺栓总成 | |||||
| 14 | 7992 | 1 | 里程表被动齿轮轴套 | |||||
| 15 | LF48-3802034 | 1 | 里程表被动齿轮 | |||||
| 16 | F96005 | 1 | 垫片 | |||||
| 17 | F91005-1 | 1 | 里程表接头 | |||||
| 18 | X11412 | 1 | 里程表防护套 | |||||
| 19 | 19109 | 1 | 油封 | |||||
| 20 | C01032 | 主轴后轴承盖油封 | 1 | |||||
| 21 | F96119 | 防尘罩 | 1 | |||||
| 22 | JS180-1701159-2 | 输出法兰盘 | 1 |
