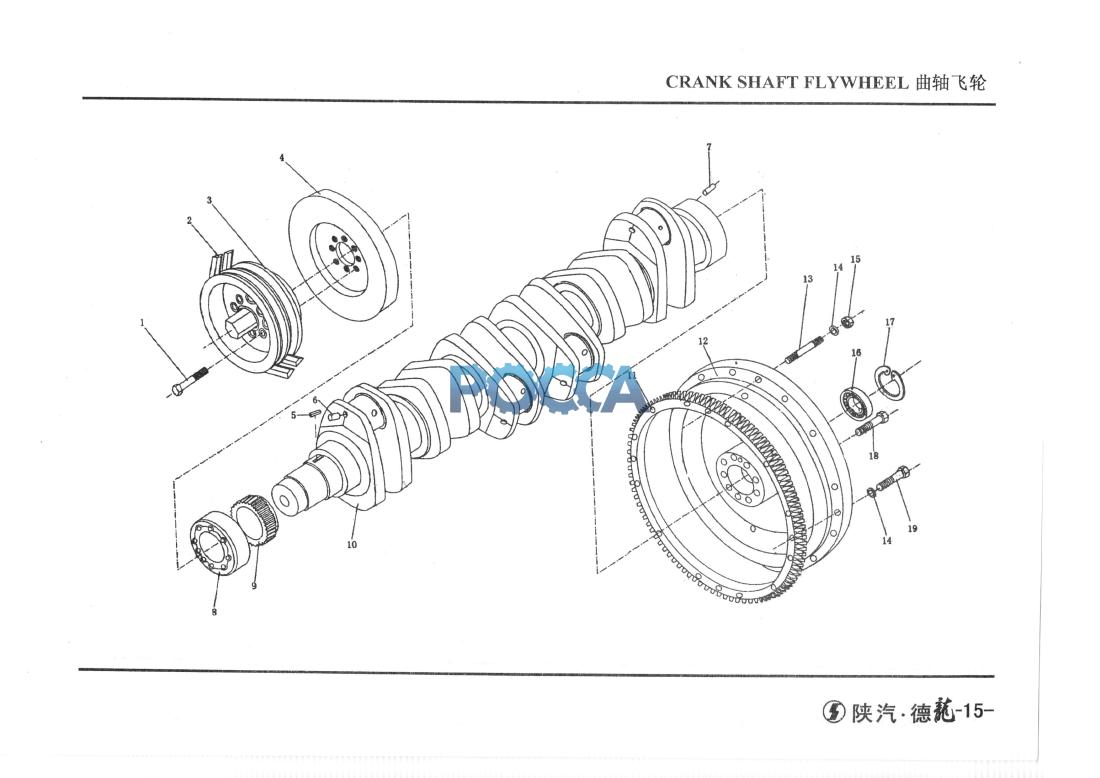

Вал коленчатый SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Блок цилиндров, поршневая группа. Вентилятор и водяной насос
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 90003802558 | Заказать | 90003802558 | 8 | 六角头螺栓 | Bolt . | Ml〇x70 DIN933 | |
| 2 | Ремень 13x1125La/1075Li привода водянной помпы (насоса) Евро-2 HOWO (Хово) 81500060228 | 3 | 81500060228 | 2 | 三角皮带 | Belt | ||
| 3 | Шкив коленвала WP10 WD615 SHAANXI (Шанкси) SHACMAN (Шакман) HOWO (Хово) 61800021001 | 1 | 61800021001 | 1 | 皮带轮 | Belt pulley | ||
| 4 | Демпфер колебаний SHAANXI (Шанкси) SHACMAN (Шакман) 61560020010 | 0 Заказать | 61560020010 | 1 | 减振器 | Vibration damper | 280 | |
| 5 | 90003960569 | Заказать | 90003960569 | 1 | 普通f键 | Key | A8x7x28 DIN6885 | |
| 6 | 90003961504 | Заказать | 90003961504 | 6 | 圆柱i | Cylinderical pin | 10/28x10 DIN007 | |
| 6 | 612600020311 | Заказать | 612600020311 | 6 | 堵塞 | Plug | ||
| 7 | 90003901418 | Заказать | 90003901418 | 1 | 圆柱销 | Pin | 8m6xl8 DIN007 | |
| 8 | Фланец коленвала WP10 SHAANXI (Шанкси) SHACMAN (Шакман) d-48mm 612600020333 | 0 Заказать | 612600020333 | 1 | 法兰 | Flange | ||
| 9 | 614020038 | Заказать | 614020038 | 1 | 曲轴齿轮 | Crank shaft wheel | ||
| 10 | Коленвал WP10 SHAANXI (Шанкси) SHACMAN (Шакман) FOTON (Фотон) 612600020373 | 1 | 612600020373 | 1 | 曲轴总成 | CrankshaftC | ||
| 10 | Коленвал WD615.69/47 HOWO (Хово) 61560020024 | 0 Заказать | 61560020024 | 1 | 曲轴 | Crankshaft | ||
| 11 | 612600020208 | Заказать | 612600020208 | 1 | 飞轮齿圈 | Ring gear | ||
| 12 | Маховик WP10 336л.с. SHAANXI (Шанкси) SHACMAN (Шакман) 612600020354 | 1 | 612600020354 | 1 | 飞轮 | Flywheel | ||
| 13 | 90003813571 | Заказать | 90003813571 | 2 | 双头螺柱 | Stud | Ml〇x90 DIN939 | |
| 14 | 90003932024 | Заказать | 90003932024 | 12 | 波形弹性垫圈 | Spring washer | B10 DIN137 | |
| 15 | 90003871305 | Заказать | 90003871305 | 2 | 1型六角螺母 | Nut | M10 DIN934 | |
| 16 | Подшипник 6305-2RS маховика HOWO (Хово) 90003311416 | 0 Заказать | 90003311416 | 1 | 向心球轴承 | Ball bearing | 630 52RS DIN625 | |
| 17 | Кольцо стопорное подшипника маховика HOWO (Хово) SHAANXI (Шанкси) FOTON (Фотон) 3251 90003934310 | 0 Заказать | 90003934310 | 1 | 孔用弹性挡圈 | Snap ring | 62x2 DIN472 | |
| 18 | 61500020046 | Заказать | 61500020046 | 9 | 六角头螺栓 | Bolt | M14x60 DIN961 | |
| 19 | 90003800579 | Заказать | 90003800579 | 10 | 六角头螺栓 | Bolt | Ml〇x85 DIN931 |
