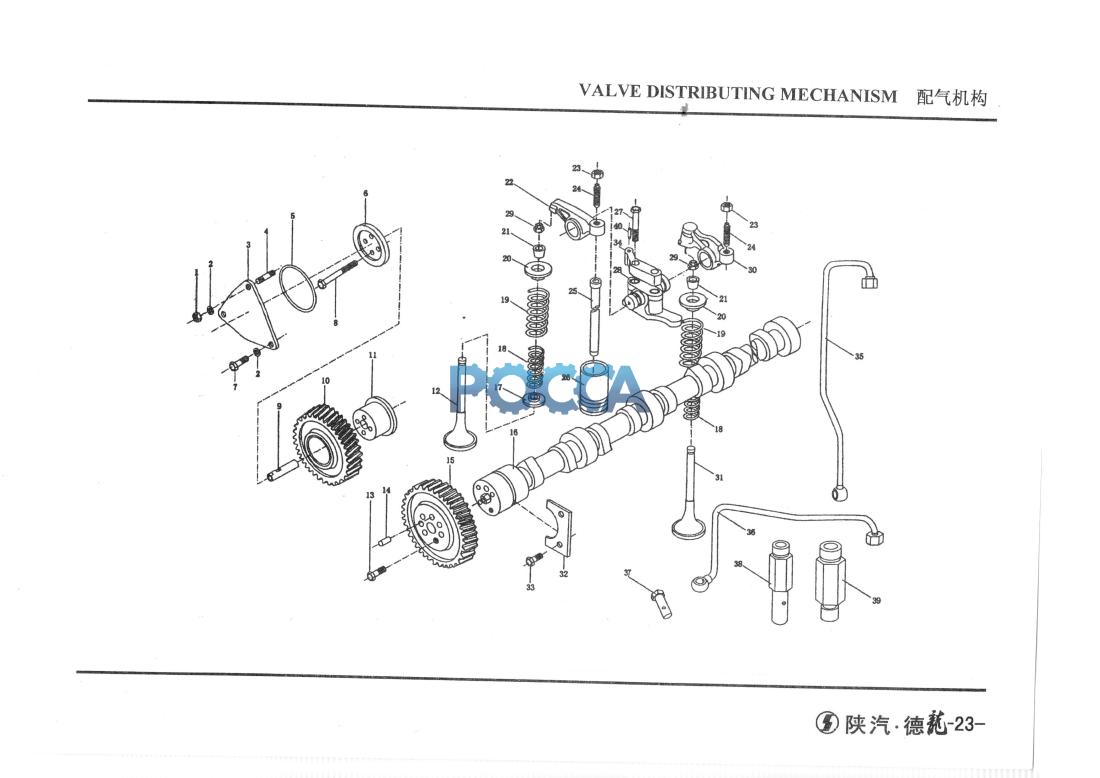

Распредвал и шестерни SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Подушки двигателя 8x4 Сепаратор масляный
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 90003871252 | 2 | 1型六角螺母 | Nut | ||||
| 2 | 90003932023 | 3 | 波形弹性垫圈 | Spring washer | ||||
| 3 | 61560050046A | 1 | 盖板 | Cover plate | ||||
| 4 | 90003813414 | 2 | 双头螺柱 | Stud | ||||
| 5 | 90003120602 | 1 | 密封圈 | Seal ring | ||||
| 6 | 61560050045 | 1 | 塾片 | Snap plale | ||||
| 7 | 90003862419 | 1 | 圆柱头内六角螺栓 | Bolt | ||||
| 8 | 61560050059 | 4 | 六角头螺栓 | Bolt | ||||
| 9 | 6156000058 | 1 | 轴 | Shaft | ||||
| 10 | 61560050053 | 1 | 中间齿轮总成 | Intermed gear | ||||
| 11 | 61560050044 | 1 | 中间齿轮轴 | Intermed wheel | ||||
| 12 | 612600050073 | 6 | 进气门 | Intake valve | ||||
| 13 | 90003802443 | 4 | 六角头螺栓 | Bolt | M8x20 DIN933-10.9Zn | |||
| 14 | 90003901409 | 1 | 圆柱销 | Pin | 8m6xl2 DIN7 | |||
| 15 | 614050053 | 1 | 凸轮轴正时齿轮 | Camshaft gear | ||||
| 16 | 61500050096 | 1 | 凸轮轴 | Camshaft | ||||
| 17 | 614050017 | 6 | 进气门弹簧下座 | Spring base | ||||
| 18 | 61500050001 | 12 | 气门内弹簧 | Inner valve spring | ||||
| 19 | 61500050002 | 12 | 气门外弹簧 | Outer Valve spring | ||||
| 20 | 61500050109 | 12 | 气门弹簧上座 | Spring piate | ||||
| 21 | 61500050025 | 24 | 气门锁夹 | Valve cone | ||||
| 22 | 614050048 | 6 | 进气n摇臂 | Rocker arm | ||||
| 23 | 2130050065 | 18 | 气门间隙调整螺母 | Nut | ||||
| 24 | 614050010 | 6 | 气门间隙调整螺钌 | Screw | ||||
| 24 | 612600050043 | 6 | 气门间隙调整螺钉 | Screw | ||||
| 25 | 81500050070 | 12 | 气门推杆总成 | Push rod | ||||
| 26 | 61500050032 | 12 | 气门挺柱 | Push rod | ||||
| 27 | 90011350067 | 12 | 六角头螺栓 | Bolt | M12xl〇〇 DIN933-10.9Zn | |||
| 28 | 612600050027 | 6 | 气门摇臂座总成 | Rockorarm support assembly | ||||
| 29 | 61500050105 | 12 | 气门帽 | Air valve cap | ||||
| 30 | 612600050026 | 6 | 排气门摇臂 | Rocker arm assembly | ||||
| 31 | 61560050041 | 6 | 排气门 | Exhaust valve | ||||
| 32 | 614050133 | 1 | 凸轮轴止推片- | Stop shim | ||||
| 33 | 90003802399 | 2 | 六角头螺栓 | Bolt | M8xl6 DIN933-88Zn | |||
| 34 | 612600050028 | 6 | 支撑臂 | Lever | ||||
| 35 | 612600050095 | 1 | EVB进油管总成 | Oil pipe | ||||
| 36 | 612600050088 | 5 | 进油短管总成 | Oil pipe | ||||
| 37 | 612600050039 | 1 | 空心螺栓 | Bolt | ||||
| 38 | 612600050040 | 5 | 空心螺栓接头 | Bolt | ||||
| 39 | 612600050041 | 1 | 螺纹接头 | Bolt | ||||
| 40 | 612600050038 | 6 | 调节螺栓总成 | Screw |
