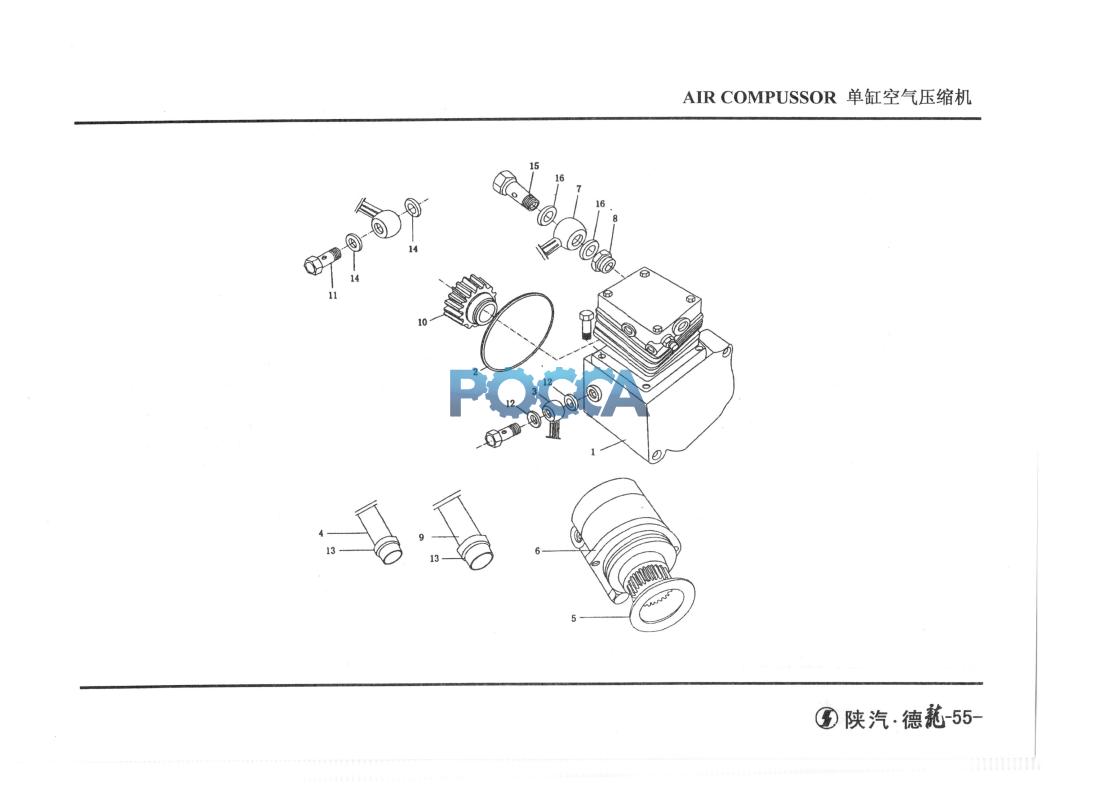

Компрессор (1-цилиндровый) SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Коллектор выпускной Маслозаливная горловина
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 61800130043 | 1 | 水冷空压机 | Air compressor | ||||
| 2 | 30800010003 | 1 | 密封圈 | Seal ring | ||||
| 3 | 612600130251 | i | 润滑油管 | Oil pipe | ||||
| 4 | 612600130222 | 1 | 橡胶管 | Rubber hose | ||||
| 5 | 612600130117 | I | 垫片 | Gasket | ||||
| 6 | 612600130115 | 1 | 液压泵 | Hydraulic pump | ||||
| 7 | 99100270120 | 4 | 软管接头 | Hose joint | ||||
| 8 | 99100360161 | 2 | 异形接头体 | Special shaped connection | ||||
| 9 | 612600130014 | 1 | 橡胶管 | Rubber hose | ||||
| 10 | 612600130117 | 1 | 齿轮 | Gear | 6-3 DIN07643 | |||
| 11 | 90003962607 | 2 | 空心螺栓 | Hollow screw | Al〇xl3.5-Cu DIN07603 | |||
| 12 | 90003098010 | 4 | 密封垫圈 | Seal ring | 13/46-A3CN05074 | |||
| 13 | 90003989300 | 4 | 软管卡箍 | Cilp | A22x27-Cu DIN07603 | |||
| 14 | 90003098026 | 2 | 密封垫圈 | Seal ring | 12-3 DIN07643 | |||
| 15 | 90003962627 | 3 | 空心螺栓 | Hollow screw | A16x20-Cu DIN07603 | |||
| 16 | 90003098016 | 8 | 密封垫圈 | Seal ring |
