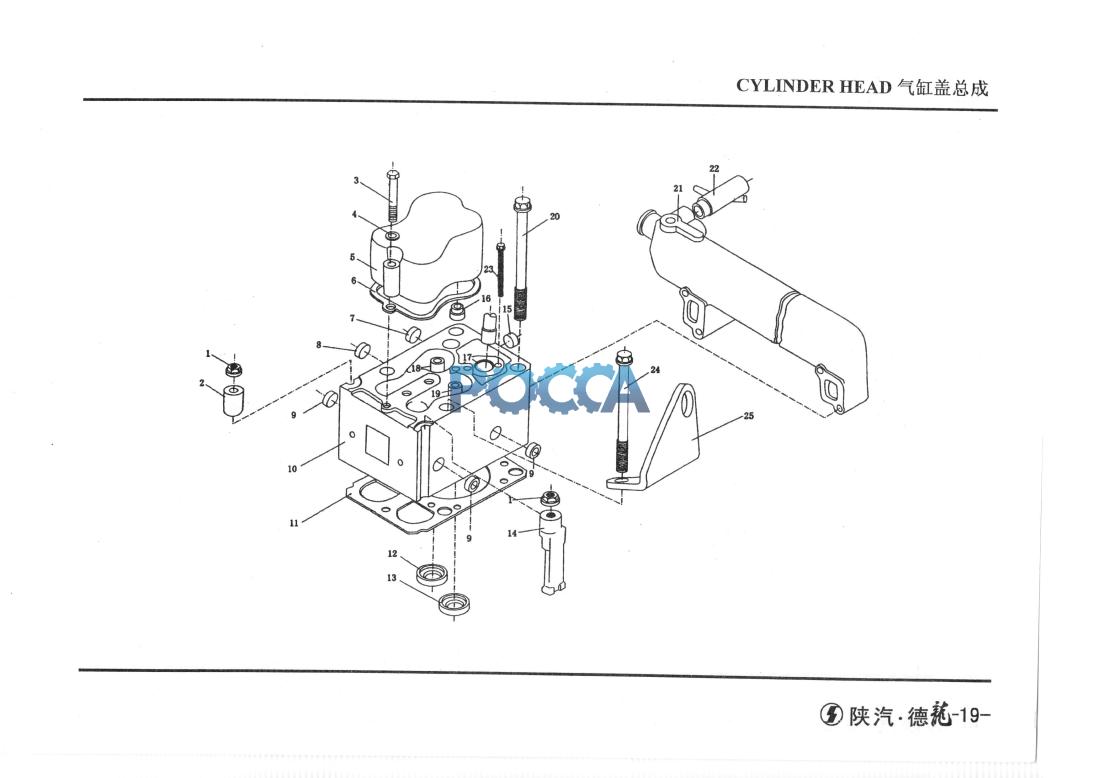

ГБЦ SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Вентилятор и водяной насос Генератор, стартер
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 61200040034 | 7 | 带肩螺母 | Nut | ||||
| 2 | 61200040023 | 5 | 夹紧块 | Cljp | ||||
| 3 | 90003800466 | 12 | 六角头螺栓 | Bolt | ||||
| 4 | 90003932023 | 12 | 波形弹性垫圈 | Spring washer | ||||
| 5 | 612600040149 | 6 | 气缸盖罩 | Cover | ||||
| 6 | 614040021 | 6 | 气缸盖罩衬垫 | Joint | ||||
| 7 | 90003989277 | 6 | 碗形塞片 | Cover plug | ||||
| 8 | 90003989721 | 6 | 碗形塞片 | Cover plug | ||||
| 9 | 90003989294 | 24 | 碗形塞片 | Cover plug | ||||
| 10 | 612600040299 | 6 | 气缸盖 | Cover | ||||
| 11 | 61500040049 | 6 | 气缸盖衬垫 | Joint | ||||
| 12 | 61560040057 - | 6 | 进气门座 | Intake valve seat | ||||
| 13 | 81560040037 | 6 | 排气门座 | Exllaust valve seat | ||||
| 14 | 61200040027 | 2 | 夹紧块 | Clip | ||||
| 15 | 90003989725 | 6 | 碗形塞片 | Cover plug | ||||
| 16 | 612600040114 | 12 | 气门阀杆密封套 | Scraper | ||||
| 17 | 612600040235 | 6 | 喷油器衬套 | Nozzle holder | ||||
| 18 | 612600040113 | 12 | 气门导管 | Valve guide | ||||
| 19 | 61500040014 | 6 | 排气门弹簧下座 | Spring base | ||||
| 20 | 61500040023 | 20 | 气缸盖主螺栓 | Bolt | ||||
| 21 | 612600040241 | 1 | 出水管 | Pipe | ||||
| 22 | 61500060045 | 1 | 管接头组件 | Connecting piece | ||||
| 23 | 90013550006 | 6 | bolt | |||||
| 23 | 90013550007 | 6 | bolt | |||||
| 24 | 612600040253 | 4 | bolt | |||||
| 25 | 612600040238 | 2 | clip |
