Каталог схем

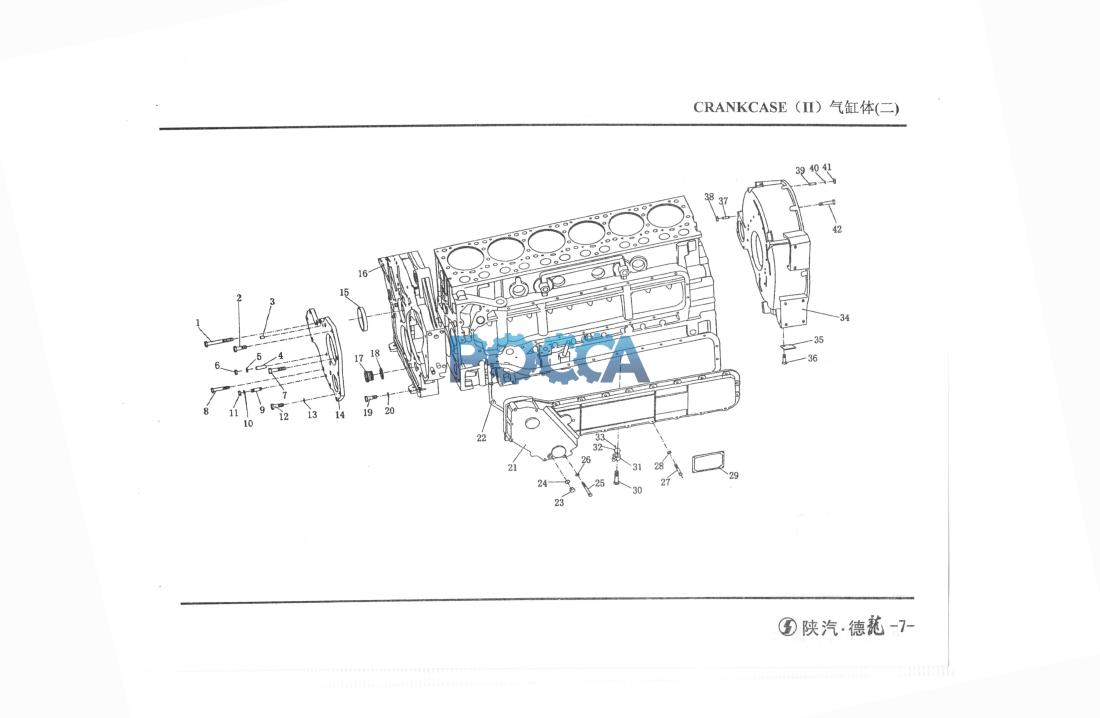

Блок цилиндров SHAANXI (Шанкси) SHACMAN F2000 10 Гр. Двигатель
Блок цилиндров, поршневая группа.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 90003800571 | 2 | 六角头螺栓 | Hexagon bolt | M1〇x80 DIN933 | |||
| 2 | 90003802523 | 2 | 六角头螺栓 | Hexagon bolt | Ml〇x25 DIN933 | |||
| 3 | 90003901604 | 2 | 圆柱销 | Pin | M1〇x20 DIN007 | |||
| 4 | 90003813429 | 5 | 圆柱销 | Pin | M8x22 DIN007 | |||
| 5 | 90003932023 | 5 | 波形圆柱垫圈 | Spring washer | B8 DIN137 | |||
| 6 | 90003871252 | 5 | 1型六角头螺母 | Hexagon nut(l) | M8 DIN934 | |||
| 7 | 90003802511 | 1 | 六角头螺栓 | Hexagon bolt | Ml〇xl8 DIN933 | |||
| 8 | 90003802424 | 2 | 六角头螺栓 | Hexagon bolt | M8x25 DIN933 | |||
| 9 | 90003813527 | 2 | 双头螺柱 | Stud | Ml〇x28 DIN939 | |||
| 10 | 90003932025 | 2 | 鞍形弹性垫圈 | Spring washer | A10 DIN137 | |||
| 11 | 90003871305 | 2 | 1型六角头螺母 | Hexagon nut(l) | M10 DIN934 | |||
| 12 | 90003802523 | 1 | 六角头螺栓 | Hexagon bolt | M1〇x25 DIN933 | |||
| 13 | 90003932025 | 1 | 鞍形弹性垫圈 | Spring washer | A10 DIN137 | |||
| 14 | 612600011777 | 1 | 端盖 | End cover | ||||
| 15 | 90003120602 | 1 | 密封圈 | Seal ring | ||||
| 16 | 612600011776 | 1 | 正时齿轮室 | Timing gear case | ||||
| 17 | 90003962051 | 1 | 六角头螺塞 | Hexagon screw plug | CM3〇xl.5 DIN7604 | |||
| 18 | 90003098086 | 1 | 密封垫圈 | Seal ring | A3〇x36 Cu DIN7603 | |||
| 19 | 90003832524 | 1 | 内六角圆柱头螺钉 | Hexagon bolt | Ml〇x20 DIN921 | |||
| 20 | 90003932025 | 1 | 鞍形弹性垫圈 | Spring washer | A10 DIN137 | |||
| 21 | 614010083B | 1 | 机油冷却器盖 | Cover | ||||
| 22 | 614010084B | 1 | 机油冷却器盖垫片 | Joint | ||||
| 23 | 90003962020 | 1 | 六角螺塞 | Bolt | ||||
| 24 | 90003098014 | 1 | 密封垫圈 | Seal ring | ||||
| 25 | 90003800467 | 5 | 六角头螺栓 | Hexagon bolt | ||||
| 25 | 90003800465 | 1 | 六角头螺栓 | Hexagon bolt | ||||
| 26 | 90003932023 | 6 | 波形弹性垫圈 | Spring washer | ||||
| 27 | 90003802424 | 17 | 六角头螺栓 | Hexagon bolt | ||||
| 28 | 90003932023 | 17 | 波形弹性垫圈 | Spring washer | ||||
| 29 | 612600011550 | 1 | 铭牌 | Nameplate | ||||
| 30 | 90003962621 | 6 | 空心螺栓 | Bolt | ||||
| 31 | 612600010659 | 6 | 喷嘴组件 | Spraying nozzle | ||||
| 32 | 90003098015 | 6 | 密封垫圈 | Seal ring | ||||
| 33 | 90003909603 | 6 | 弹性圆柱销 | Pin | ||||
| 34 | 612600011088 | 1 | 飞轮壳 | Flywheel | ||||
| 35 | 612630030066 | 1 | 观察孔盖 | Cover | ||||
| 36 | 90003802511 | 2 | 六角头螺栓 | Hexagon bolt | ||||
| 37 | 90003813527 | 3 | 双头螺柱 | Stud | ||||
| 38 | 90003888452 | 3 | 2型金属六角锁紧螺母 | Hexagon nut(2) | ||||
| 39 | 90003813537 | 12 | 双头螺柱 | Stud | ||||
| 40 | 90003931122 | 12 | 弹簧垫圈 | Spring washer | ||||
| 41 | 90003871305 | 12 | 1型六角头螺母 | Hexagon nut(l) | ||||
| 42 | 61500010101 | 6 | 飞轮壳螺栓 | Bolt | ||||
| 42 | 61500010062 | 7 | 飞轮壳螺栓 | Bolt |
