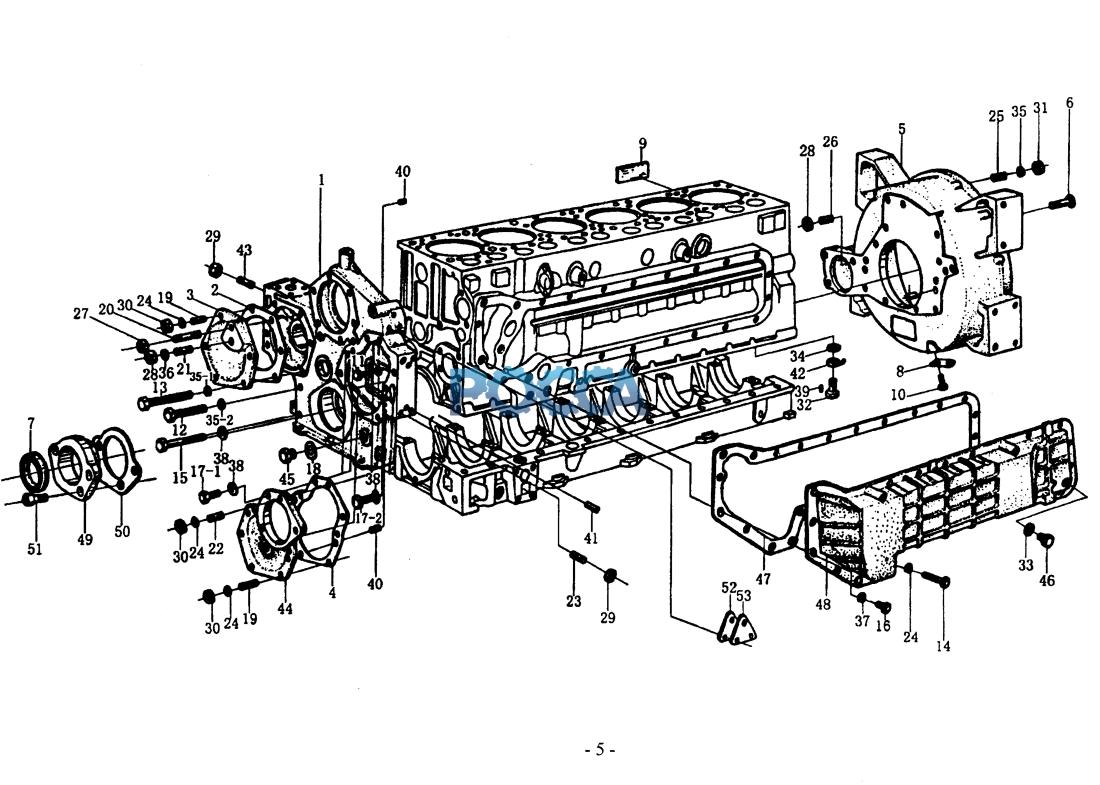

Крышка лобовины. Картер маховика. HOWO (Хово) HOWO 10 Гр. Двигатель
Компрессор Маслозаливная трубка и масляный щуп
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ2600010932 | 1 | передняя крышка блока | |||||
| 2 | VG1560010069 | 1 | крышка шестерни компрессора | |||||
| 3 | VG14010040 | 1 | прокладка | |||||
| 4 | VG14010070 | 1 | прокладка крышки шестерни компрессора | |||||
| 5 | 61500010012 | 1 | картер маховика SAEI | |||||
| 6 | VG1500010101 | 6 | болт картера маховика | |||||
| 6 | VG1500010062 | 7 | болт картера маховика | |||||
| 7 | VG1500010037 | 1 | передний сальник | |||||
| 7 | VG1500010037/1 | 1 | VG1800210011 | |||||
| 8 | VG1800210011 | 1 | бирка | |||||
| 9 | VG2600010193 | 1 | болт | |||||
| 10 | 90003802511 | 2 | болт | M10xl8 D00933 | ||||
| 11 | 90003802523 | 3 | болт | М10x25 D00933 | ||||
| 12 | 90003802561 | 6 | болт | М10х75 D00933 | ||||
| 13 | 90003802576 | 1 | болт | М10х90 D00933 | ||||
| 14 | 90003800458 | 4 | болт | только на 266лс.с | М8х70 D00931 | |||
| 15 | 90003800571 | 1 | болт | Ml0x80 D0093 1 | ||||
| 16 | 90003802424 | 19 | болт | М8х25 D00933 | ||||
| 17-1 | 90003862524 | 1 | болт | М10х20 D00912 | ||||
| 17-2 | 90003862532 | 1 | уплотнительная шайба | МЮхЗО D00912 | ||||
| 18 | 90003098086 | 1 | шпилька | АЗОхЗб 1307603 или AKMN05125 | ||||
| 19 | 90003813429 | 12 | передняя крышка блока | М8х22 D00939 | ||||
| 20 | 90003813470 | 3 | крышка шестерни компрессора | М8х60 D00939 | ||||
| 21 | 90003811531 | 1 | прокладка | МЮхЗО D00835 | ||||
| 22 | 90003813443 | 1 | шпилька | MSx 30 D00939 | ||||
| 23 | 90003813628 | 6 | шпилька | М12х 30 D00939 | ||||
| 24 | 90003932023 | 41 | упругая шайба | В8D00137 | ||||
| 25 | 90003813537 | 12 | шпилька | Ml Ох 35 D00939 | ||||
| 26 | 90003813527 | 3 | шпилька | Ml Ох 28 D00939 | ||||
| 27 | 90003888451 | 2 | застопоренная гайка | VM8D00980 | ||||
| 28 | 90003888452 | 5 | застопоренная гайка | VM10 D00980 | ||||
| 29 | 90003888453 | 8 | застопоренная гайка | VM12 D00980 | ||||
| 30 | 90003871252 | 16 | гайка | М8 D00934 | ||||
| 31 | 90003871305 | 12 | гайка | M10D00934 | ||||
| 32 | 90003962621 | 6 | пустотелый болт | А8 D07623 | ||||
| 33 | 90003098014 | 1 | уплотнительная шайба | А14х 18 D07603 | ||||
| 34 | 90003098015 | 6 | уплотнительная шайба | А 14x20 DIN 7603 | ||||
| 35.1 | 90003932024 | 1 | гроверная шайба | B10D00137 | ||||
| 35-2 | 90003931122 | 21 | пружинная шайба | B10D00127 | ||||
| 36 | 90003930012 | 1 | шайба | 10.5 D07340 | ||||
| 37 | 90003930271 | 1 | шайбочка | А 10.5 D00125 | ||||
| 38 | 90003932025 | 2 | упругая шайба | A10D00137 | ||||
| 39 | 90003909603 | 6 | упругий штифт | 3x8 D01481 | ||||
| 40 | 90003901507 | 4 | штифт | Юшбх 16 D00007 | ||||
| 41 | 90003901604 | 6 | штифт | 12ш6х 20 D00007 | ||||
| 42 | VG2600010659 | 6 | распылитель | только на 335лс.с и 371л.с. | ||||
| 42 | VG1560010090 | 6 | распылитель | только на 266 и 290лс.с | ||||
| 43 | 90003813638 | 2 | шпилька | Ml2x35 D00939 | ||||
| 44 | VG1500010008А | 1 | шпилька | * | ||||
| 45 | 90003962051 | 1 | шпилька | СМ30*1. 5D07604 | ||||
| 46 | 90003962020 | 1 | шпилька | А 14x1. 5D07604 | ||||
| 47 | VG14010084В | 1 | шпилька | |||||
| 48 | VG14010083В | 1 | упругая шайба | |||||
| 49 | VG2600010928 | 1 | шпилька | |||||
| 50 | VG2600010934 | 1 | шпилька | |||||
| 51 | 90003862327 | 4 | застопоренная гайка |
