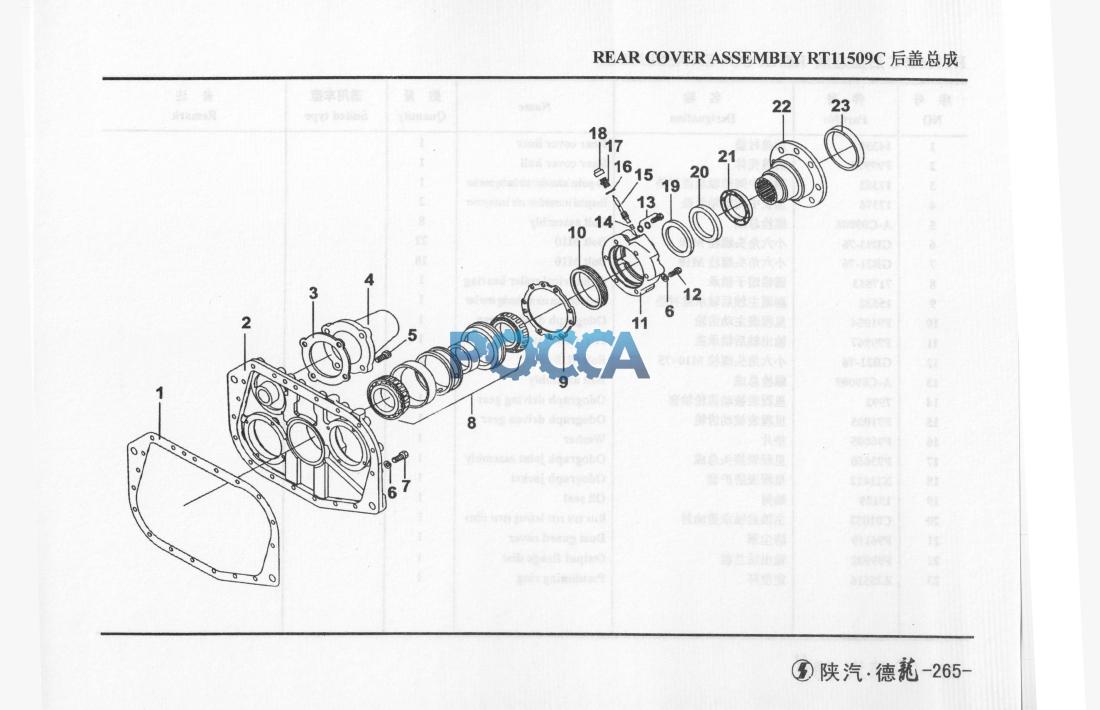

Крышка задняя КПП RT11509C SHAANXI (Шанкси) SHACMAN F2000 17 Гр. Коробка передач
Корпус КПП в сборе RT11509C Крышка КПП верхняя КПП RT11509C
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Прокладка задней крышки КПП HOWO (Хово) SHAANXI 14335 | 0 Заказать | 14335 | 1 | 后盖衬垫 | Rear cover liner | ||
| 2 | Крышка задняя КПП Fuller HOWO (Хово) F99975 | 0 Заказать | F99975 | 1 | 后盖壳体 | Rear cover hull | ||
| 3 | 17352 | Заказать | 17352 | 1 | 副箱中间轴轴承盖衬垫 | Sub-gearboi intermediate axle bearing cover iner | ||
| 4 | 17376 | Заказать | 17376 | 2 | 加长中间轴轴承盖 | Elongated intermediate aile beariDgcorer | ||
| 5 | A-C09008 | Заказать | A-C09008 | 8 | 螺栓总成 | Bolt assembly | ||
| 6 | GB93-76 | Заказать | GB93-76 | 22 | 小六角头螺栓M10 | Bolt M10 | ||
| 7 | GB21-76 | Заказать | GB21-76 | 18 | 小六角头螺栓M10 | Bolt M10 | ||
| 8 | Подшипник входящий КПП HOWO (Хово) 717813 | 0 Заказать | 717813 | 1 | 圆锥滚子轴承 | Cylindrical roller bearing | ||
| 9 | Прокладка HOWO (Хово) 15532 | 0 Заказать | 15532 | 1 | 副箱主轴后轴承盖衬垫 | Sub-gearbox main aiie rear bearing cover iner | ||
| 10 | Шестерня привода спидометра ведущая КПП Fuller HOWO (Хово) F91054 | 1 | F91054 | 1 | 里程表主动齿轮 | Odograph driving gear | ||
| 11 | Крышка подшипника выходного вала КПП Fuller HOWO (Хово) F99967 | 0 Заказать | F99967 | 1 | 输出轴后轴承盖 | Output tile rear beariogcover | ||
| 12 | GB21-76 | Заказать | GB21-76 | 5 | 小六角头螺栓Ml〇x75 | Bolt Ml〇x75 | ||
| 13 | A-C09009 | Заказать | A-C09009 | 1 | 螺栓总成 | Bolt assembly | ||
| 14 | 7992 | Заказать | 7992 | 1 | 里程表被动齿轮轴套 | Odograph driving gear | ||
| 15 | Шестерня привода спидометра ведомая КПП Fuller HOWO (Хово) F91055 | 0 | F91055 | 1 | 里程表被动齿轮 | Odograph driven gear | ||
| 16 | F96005 | Заказать | F96005 | 1 | 垫片 | Washer | ||
| 17 | F93060 | Заказать | F93060 | 1 | 里程表接头总成 | Odograph joint assembly | ||
| 18 | X11412 | Заказать | X11412 | 1 | 里程表防护套 | Odograph jacket | ||
| 19 | Сальник выходящего вала КПП (8мм)(FL21-722-172) HOWO (Хово) 19109 | 0 Заказать | 19109 | 1 | 油封 | Oil seal | ||
| 20 | C01032 | Заказать | C01032 | 1 | 主轴后轴承盖油封 | Main axle rear bearing cover oilsea | ||
| 21 | Пыльник фланца КПП 9JS150TA-B SHAANXI (Шанкси) SX3251DR384 F96119 | 0 Заказать | F96119 | 1 | 防尘罩 | Dust guard cover | ||
| 22 | Фланец хвостовика d180 КПП Fuller HOWO (Хово) F99902 | 0 Заказать | F99902 | 1 | 输出法兰盘 | Output flange disc | ||
| 23 | Z25516 | Заказать | Z25516 | 1 | 定位环 | Positioning ring |
