10. Механизм переключения коробки передач

Каталог схем

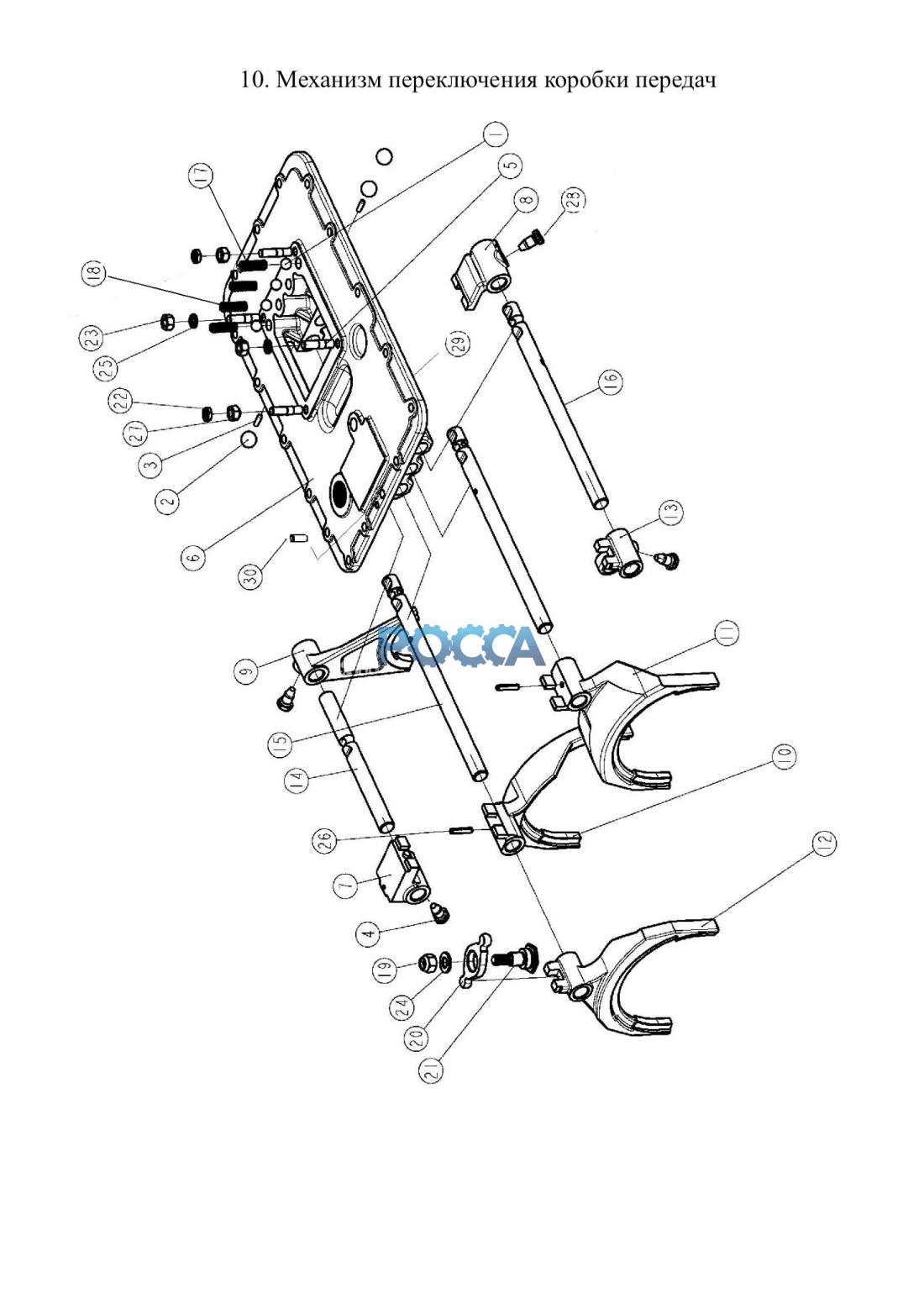

10. Механизм переключения коробки передач SHAANXI (Шанкси) SHACMAN КПП 12JS200-TA

1.Картер сцепления и коробки передач 11. Подшипник вторичного вала
Номер на рисунке Название в интернет-магазине Остаток Артикул Кол-во в автомобиле Название 1 Название 2 Примечание 1 Примечание 2
Номер на рисунке Название в интернет-магазине Остаток Артикул Кол-во в автомобиле Название 1 Название 2 Примечание 1 Примечание 2
1 12.7G100BGB-T308 4 Шарик стальной
2 19.05G100BGB-T308 3 Шарик стальной
3 Штифт стопорный 5х17 КПП Fuller HOWO (Хово) 1634 0 1634 2 Палец блокировочный вала вилки
4 Винт М12х1.5х25 фиксирующий КПП Fuller HOWO (Хово) 3220 0 3220 3 Болт стопорный вилки переключения
5 11066 4 Шпилька
6 12JS160T-1702015 1 Крышка верхняя
7 12JS160T-1702050 1 Головка направляющая задней передачи
8 12JS160T-1702054 1 Головка переключения5-ой и 6-ой передачи
9 12JS160T-1702055 1 Вилка переключения
10 12JS160T-1702056 1 Вилка переключения1-ой и 2-ой передачи
11 12JS160T-1702057 1 Вилка переключения3-ей и 4-ой передачи
12 12JS160T-1702058-2 1 Вилка 5-ой и 6-ой передачи
13 12JS160T-1702059-1 1 Головка переключения 5-ой и 6-ой передачи
14 12JS160T-1702063 1 Шток вилки переключение задней передачи
15 12JS160T-1702064-1 2 Шток вилки переключения 1-ой,2-ой, 3-ей, 4-ой передачи
16 12JS160T-1702066 1 Шток вилки переключение 5-ой и6-ой с передачи
17 F96084 1 Пружина
18 Пружина крышки механического переключения передач RT-11509C HOWO (Хово) DONGFENG F96085 0 F96085 3 Пружина
19 GB889-80-M12X1.25 1 Гайка стопорная
20 JS100A-1702072 1 Вилка
21 JS100A-1702073 1 Палец опорный вала
22 Q351B10 2 Гайка
23 Q361B10 2 Гайка типа 2
24 Q40112 1 Шайба
25 Q40310 2 Шайба пружинная
26 Q5280630 2 штифт
27 X-1-603 2 Гайка
28 01.01.20 1 Винт стопорный вилки переключения передач
29 12JS160T-1702016 1 Прокладка верхней крышки
30 Q5211026 1 Палец
