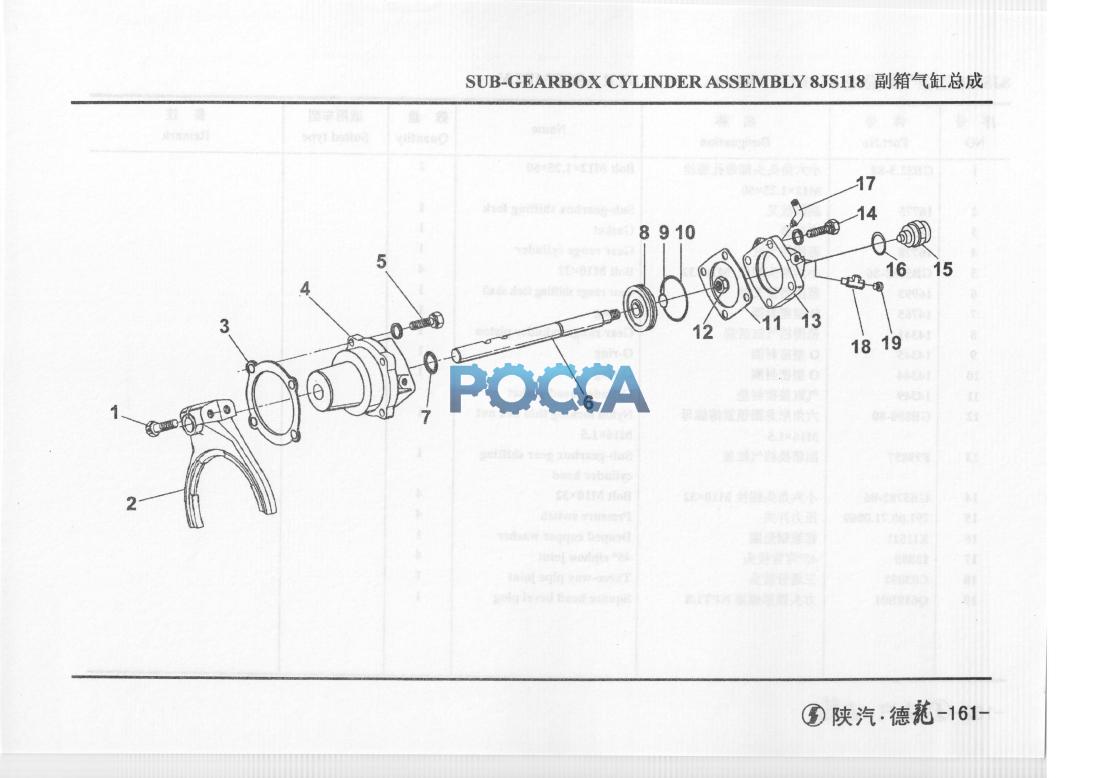

Цилиндр переключения КПП 8JS118 SHAANXI (Шанкси) SHACMAN F2000 17 Гр. Коробка передач
Прмежуточный вал 8JS118 Шестерня привода делителя. КПП 8JS118
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | GB32.3-88 | 2 | 小六角头头部带孔螺栓 M12xl.25x50 | Bolt M12xl.25x50 | ||||
| 2 | Вилка делителя передач КПП FAST GEAR Fuller Createk 16775 | 0 | 16775 | 1 | 副箱拨叉 | Sub-gearbox shifting fork | ||
| 3 | 14347 | 1 | 密封垫 | Gasket | ||||
| 4 | 16778 | 1 | 范围档气缸 | Gear range cylinder | ||||
| 5 | GB5782-86 | 4 | 小六角头螺栓Ml〇x32 | Bolt Ml〇x32 | ||||
| 6 | 16993 | 1 | 范围挡拨叉轴 | Gear range shifting fork shaft | ||||
| 7 | 14765 | 1 | 〇型密封圈 | O-ring | ||||
| 8 | 14341 | 1 | 范围档气缸活塞 | Gear range cylinder piston | ||||
| 9 | 14345 | 1 | 〇型密封圈 | O-ring | ||||
| 10 | 14344 | 1 | 〇型密封圈 | O-ring | ||||
| 11 | 14349 | 气缸盖密封垫 | Cylinder head gasket | |||||
| 12 | GB890-80 | 1 | 六角尼龙圈锁紧薄螺母 M16XL5 | Nylon locking thin hex nut M16xL5 | ||||
| 13 | F99857 | 1 | 副箱换档气缸盖 | Sub-gearbox gear shifting | ||||
| 14 | GB5782-86 | 4 | 小六角头螺栓Ml〇x32 | Bolt Ml〇x32 | ||||
| 15 | 791.00.71.0069 | 4 | 压力开关 | Pressure switch | ||||
| 16 | X11511 | 1 | 褶皱铜垫圈 | Draped copper washer | ||||
| 17 | 12880 | 4 | 45°弯管接头 | 45° siphon joint | ||||
| 18 | C03052 | 1 | 三通管接头 | Three-way pipe joint | ||||
| 19 | Q618B01 | 1 | 方头锥形螺塞NPT1/8 | Square head bevel plug |
Возможно, в этой схеме есть следующие товары: Датчик КПП HOWO (Хово) SHAANXI (Шанкси) SHACMAN (Шакман)
