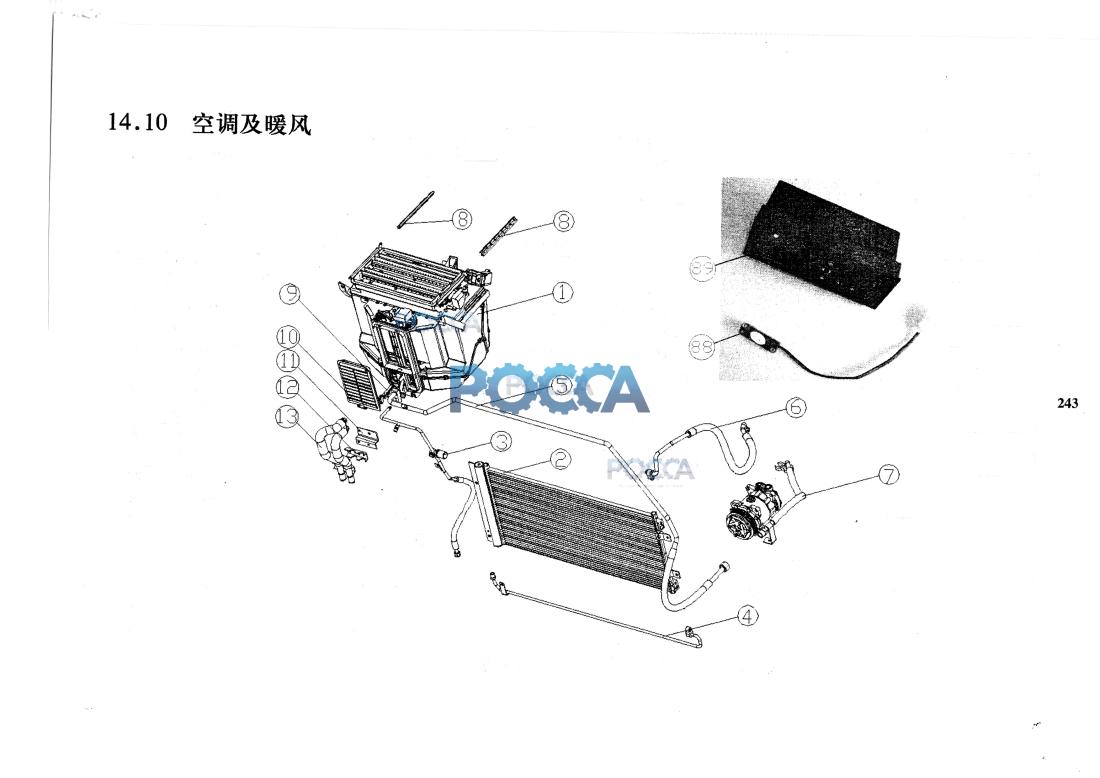

Кондиционер HOWO (Хово) HOWO A7 81 Гр. Отопление и вентиляция
HVAC Радиатор печки
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ1664820002 | 1 | 空调机总成 | — | HVAC | |||
| la | Q1460835 | 4 | 六角头螺栓、弹簧垫圈和平垫圈组合件 | * | Combination screw | |||
| 2 | WG1664820116/1 | 1 | 中小马力发动机冷凝器总成 | CQpdenser | ||||
| 2a | Q150B0625 | 2 | 六角头螺栓 | H^x head bolt | ||||
| 2b | Q150B0616 | 2 | 六角头螺栓 | Hex head bolt | ||||
| 2c | Q40206 | 4 | 大垫圈 | Washer | ||||
| 2d | Q40306 | 4 | 弹簧垫圈 | Spring washer | ||||
| 2e | Q340B06 | 2 | 1型六角螺母 | Hexagon nut | ||||
| 3 | WG1664820104/1 | 1 | 冷-蒸软管驾驶室段(平地板） | Pipe / condenser-evaporator | ||||
| 3a | Q40106 | 1 | 平垫圈 | Washer | ||||
| 3b | Q40306 | 1 | 弹簧垫圈 | Spring washer | ||||
| 3c | Q340B06 | 1 | I型六角螺母 | Hexagon nut | ||||
| 4 | WG1664820112/1 | 1 | 冷-蒸软管冷凝器段(中小马力） | Pipe / condenser-evaporator | ||||
| 4a | Q150B0825 | 1 | 六角头螺栓 | Hex head bolt | ||||
| 4b | Q40308 | 1 | 弹簧垫圈 | Spf ing washer | ||||
| 4c | Q340B06 | 1 | 1型六角螺母 | Hexagon nut | ||||
| 4d | Q1460625 | 1 | 六角头螺栓、弹簧垫圈和平垫圈组合件 | Combination screw | ||||
| 5 | WG1664820105/1 | 1 | 蒸-压软管驾驶室段(平地板） | Pipe / evaporator-compressor | ||||
| 5a | Q40106 | 1 | 平垫圈 | Washer | ||||
| 5b | Q40306 | 1 | 弹簧垫圈 | Spring washer | ||||
| 5c | Q340B06 | 1 | I型六角螺母 | Hexagon nut | ||||
| 5d | Q2140625 | 1 | 十字槽盘头螺钉 | Flat head screw | ||||
| 5e | Q40306 | 1 | 弹簧垫圈 | Spring washer | ||||
| 6 | WG1664820117/1 | 1 | 伍-冷软管(平地板、10L机） | Pipe / compressor-condenser | ||||
| 6a | Q40308 | 1 | 弹黄垫圈 | Spring washer | ||||
| 6b | Q340B06 | 1 | 1型六角螺母 | Hexagon nut | ||||
| 7 | WG1664820119/1 | 1 | 蒸-压软管车架部分(I0L机> | Pipe / evaporator-compressor | ||||
| 7a | Q1460625 | 1 | 六角头螺栓、弹簧垫圈和平垫圈组合件 | Combination screw | ||||
| 7b | Q40106 | 1 | 平垫圈 | Washer | ||||
| 7c | Q40308 | 1 | 弹簧楚糊 | Spring washer | ||||
| 7d | Q340B06 | 1 | 1型六角螺母 | Hexagon nut | ||||
| 8 | AZ1664820082 | 2 | 风道压条 | Duct holder | ||||
| 9 | WG1664820005 | 1 | 室外温度传感器总成 | Temperature sensor / outdoor | ||||
| 10 | AZ1664820006 | 1 | 进风n网單 | Filter | ||||
| 10a | Q2140620 | 1 | 十字槽盘头螺钉 | Flat head screw | ||||
| 11 | AZ1664820107 | 1 | 暖风水管支架 | Bracket | ||||
| lla | Q40106 | 2 | 平垫制 | Washer | ||||
| Mb | Q40306 | 2 | 弹簧热圈 | Spring washer | ||||
| 11c | Q340B06 | 2 | ，瑠六角螺母 | Hexagon nut | ||||
| 12 | AZ1664820108 | 1 | 隔板 | Separating piece | ||||
| 13 | AZ1664820101 | 1 | 暖风钢管总成 | Water pipe assembly | ||||
| 13a | Q1460625 | 2 | 六角头螺栓、弹簧垫阐和平势圈组合件 | Combination screw | ||||
| 88 | WG1630820313 | 温度传感器总成 | Temperature sensor / indoor | |||||
| 89 | WG1664820003/1 | 控制面板总成 | Control panel |
