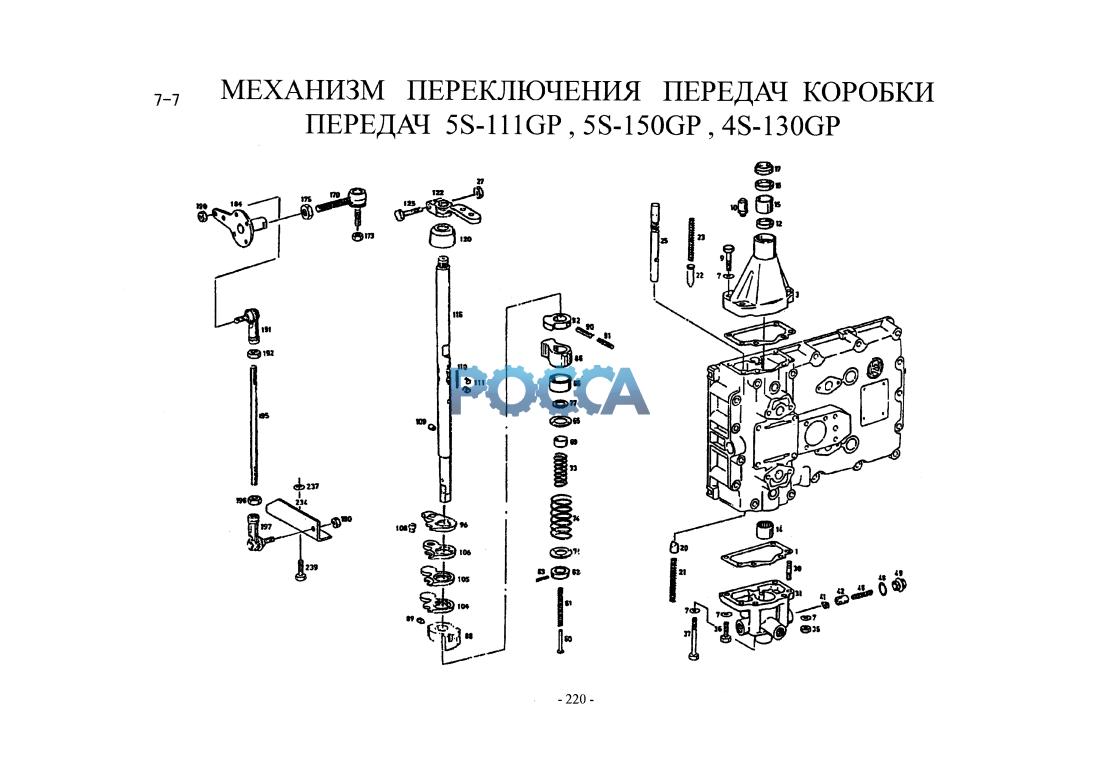

Механизм переключения передач HOWO (Хово) HOWO 17 Гр. Коробка передач
Механизм переключения демультипликатора Первичный вал. Промвал. Шестерни.
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 1252307060 | Заказать | 1252307060 | 2 | прокладка опоры вала переключения передач | |||
| 3 | 1240307431 | Заказать | 1240307431 | 1 | опора вала переключения передач | A, D | ||
| 3 | 1269307508 | Заказать | 1269307508 | 1 | корпус замка | В, F, С, G | ||
| 7 | 0630302090 | Заказать | 0630302090 | 2 | волнистая пружинная шайба | В8 | ||
| 8 | 0636010066 | Заказать | 0636010066 | 2 | болт | М8х30 | ||
| 9 | 0636010079 | Заказать | 0636010079 | 4 | болт | М8*40 | ||
| 10 | 0732612004 | Заказать | 0732612004 | 1 | сапун | |||
| 12 | 0634300020 | Заказать | 0634300020 | 1 | внутренний сальник вала переключения передач | 25x32x5 | ||
| 14 | 0635303053 | Заказать | 0635303053 | 1 | игольчатый подшипник | |||
| 15 | 0730260330 | Заказать | 0730260330 | 1 | втулка вала переключения передач | |||
| 16 | 0634300302 | Заказать | 0634300302 | 1 | сальник вала | 25x35x7 | ||
| 17 | 0634307367 | Заказать | 0634307367 | 1 | пылезащитная уплотняющая манжета вала | AS25x35x7 | ||
| 20 | 1250307601 | Заказать | 1250307601 | 1 | самотормозящий палец | |||
| 21 | 0732040554 | Заказать | 0732040554 | 1 | самотормозящая пружина | |||
| 22 | 1272307023 | Заказать | 1272307023 | 1 | давящий палец пониж.заднего хода | |||
| 23 | 0732041244 | Заказать | 0732041244 | 1 | пружина | |||
| 25 | 1269307424 | Заказать | 1269307424 | 1 | вал предохранителя | |||
| 30 | 0636604041 | Заказать | 0636604041 | 2 | болт крышки замка | М8х30 | ||
| 31 | Крышка вала переключения передач нижняя КПП ZF111 HOWO (Хово) 1269307546 | 0 Заказать | 1269307546 | 1 | крышка замка | A, D | ||
| 31 | 1269307507 | Заказать | 1269307507 | 1 | нижняя крышка | В, F, С, G | ||
| 35 | 0637006018 | Заказать | 0637006018 | 2 | гайка | М8 | ||
| 36 | 0636010066 | Заказать | 0636010066 | 2 | болт | М8х30 | ||
| 37 | 0636010109 | Заказать | 0636010109 | 2 | болт крышки замка | М8х80 | ||
| 41 | 0501203518 | Заказать | 0501203518 | 4 | ролик замка | А22х27 | ||
| 42 | 1269307480 | Заказать | 1269307480 | 4 | опора ролика | |||
| 46 | 0732040985 | Заказать | 0732040985 | 4 | пружина | |||
| 48 | 0634801173 | Заказать | 0634801173 | 4 | уплотнительное кольцо | |||
| 49 | 0736304090 | Заказать | 0736304090 | 1 | заглушка с фланцем | |||
| 56 | 1269307580 | Заказать | 1269307580 | 1 | седло возвратной пружины | |||
| 58 | 0630532138 | Заказать | 0630532138 | 1 | V-образное стопорное кольцо | |||
| 60 | 0731201333 | Заказать | 0731201333 | 1 | направляющий стержень штампованной пружины | |||
| 61 | 0732040334 | Заказать | 0732040334 | 1 | штампованная пружина заднего хода | |||
| 62 | 0730062160 | Заказать | 0730062160 | 1 | установочная шайба возвратной пружины | |||
| 63 | 0631329054 | Заказать | 0631329054 | 1 | упругий цилиндрический шплинт | |||
| 65 | 0730003373 | Заказать | 0730003373 | 1 | внутреннее седло возвратной пружины | |||
| 66 | 0730062273 | Заказать | 0730062273 | 1 | большая распорка пружины | |||
| 69 | 0730062276 | Заказать | 0730062276 | 1 | малая распорка пружины | |||
| 71 | 0730104083 | Заказать | 0730104083 | 1 | наружное седло возвратной пружины | A, D, В, D | ||
| 73 | 0732040213 | Заказать | 0732040213 | 1 | малая возвратная пружина | A, D, В, F | ||
| 74 | 0732040237 | Заказать | 0732040237 | 1 | большая возвратная пружина | |||
| 75 | 1204307022 | Заказать | 1204307022 | 1 | малая возвратная пружина | С, G | ||
| 76 | 1269307516 | Заказать | 1269307516 | 1 | малая возвратная пружина | С, G | ||
| 77 | 0730002980 | Заказать | 0730002980 | 1 | стопорное кольцо | 1.5 | ||
| 86 | 1240307053 | Заказать | 1240307053 | 1 | самотормозящий сегмент | С, G | ||
| 86 | 1240307421 | Заказать | 1240307421 | 1 | самотормозящий сегмент | A, D | ||
| 86 | 115307001 | Заказать | 115307001 | 1 | самотормозящий сегмент | В, F | ||
| 88 | 1269307423 | Заказать | 1269307423 | 1 | сухарь | A, D, С, G | ||
| 88 | 1269307367 | Заказать | 1269307367 | 1 | сухарь | В, F | ||
| 89 | 1236306065 | Заказать | 1236306065 | 2 | болт | |||
| 90 | 631329072 | Заказать | 631329072 | 1 | упругий цилиндрический шплинт | 6x40 | ||
| 91 | 0631329145 | Заказать | 0631329145 | 1 | упругий цилиндрический шплинт | 3.5x40 | ||
| 92 | 1240307374 | Заказать | 1240307374 | 1 | сухарь вала предохранителя | |||
| 96 | 1272307374 | Заказать | 1272307374 | 1 | серьга переключения пониж. заднего хода | С, G | ||
| 96 | 1272307026 | Заказать | 1272307026 | 1 | серьга переключения пониж. заднего хода | A, D | ||
| 96 | 1269307428 | Заказать | 1269307428 | 1 | серьга переключения пониж. заднего хода | В, F | ||
| 104 | 1269307456 | Заказать | 1269307456 | 1 | серьга переключения 3-4-й передач | A, D | ||
| 104 | 1269307455 | Заказать | 1269307455 | 1 | серьга переключения 3-4-й передач | В, F, С, G | ||
| 105 | 1269307458 | Заказать | 1269307458 | 1 | серьга переключения 1-2-й передач | A, D | ||
| 105 | 1269307457 | Заказать | 1269307457 | 1 | серьга переключения 1-2-й передач | В, F, С, G | ||
| 106 | 1269307431 | Заказать | 1269307431 | 1 | серьга переключения пониж. заднего хода | A, D, Ci G | ||
| 108 | 1272307024 | Заказать | 1272307024 | 1 | болт серьги | A, D, В, F | ||
| 109 | 0735470007 | Заказать | 0735470007 | 1 | ведущий палец | |||
| 110 | 0635490006 | Заказать | 0635490006 | 3 | роликовая игла | В, F, С. G | ||
| 110 | 0635490004 | Заказать | 0635490004 | 3 | роликовая игла | A, D | ||
| 111 | 1269307463 | Заказать | 1269307463 | 6 | ведущий палец переключения передач | |||
| 116 | 1269307453 | Заказать | 1269307453 | 1 | вал переключения передач | A, D» С, G | ||
| 116 | 1269307509 | Заказать | 1269307509 | 1 | вал переключения передач | В, F | ||
| 120 | 1238307411 | Заказать | 1238307411 | 1 | пыльник | |||
| 122 | 1250507663 | Заказать | 1250507663 | 1 | качающийся рычаг переключения передач | С, G | ||
| 122 | 1250307618 | Заказать | 1250307618 | 1 | качающийся рычаг переключения передач | A, D | ||
| 122 | 1250307666 | Заказать | 1250307666 | 1 | качающийся рычаг переключения передач | В, F | ||
| 125 | 0636010159 | Заказать | 0636010159 | 1 | болт | М1О40 | ||
| 127 | 0637006102 | Заказать | 0637006102 | 1 | гайка качающегося рычага | |||
| 170 | 0501204714 | Заказать | 0501204714 | 1 | шаровый наконечник качающегося рычага | |||
| 173 | 0637011532 | Заказать | 0637011532 | 1 | гайка | М10 1 | ||
| 175 | 0637006034 | Заказать | 0637006034 | 1 | регулировочная гайка | М14х1.5 | ||
| 184 | 1240207072 | Заказать | 1240207072 | 1 | соединительная пластина | |||
| 190 | 0637011527 | Заказать | 0637011527 | 2 | гайка шарового наконечника кронштейна | М10 | ||
| 191 | 0732107019 | Заказать | 0732107019 | 1 | шаровый наконечник опорного рычага (левый) | |||
| 192 | 0637006091 | Заказать | 0637006091 | 1 | гайка опорного рычага (левая) | М12 | ||
| 195 | 0736620059 | Заказать | 0736620059 | 1 | опорный рычаг | |||
| 196 | 0637006027 | Заказать | 0637006027 | 1 | гайка опорного рычага | М12 | ||
| 197 | 0732107018 | Заказать | 0732107018 | 1 | шаровый наконечник опорного рычага | |||
| 234 | 1269307587 | Заказать | 1269307587 | 1 | кронштейн | A. D, С, G | ||
| 234 | 1283307007 | Заказать | 1283307007 | 1 | кронштейн | В, F | ||
| 237 | 0630001075 | Заказать | 0630001075 | 1 | шайба | 8.4 | ||
| 239 | 0636010072 | Заказать | 0636010072 | 1 | болт кронштейна | М8*3.5 | ||
| 240 | 1252307008 | Заказать | 1252307008 | 1 | резьбовая втулка | С» G |
