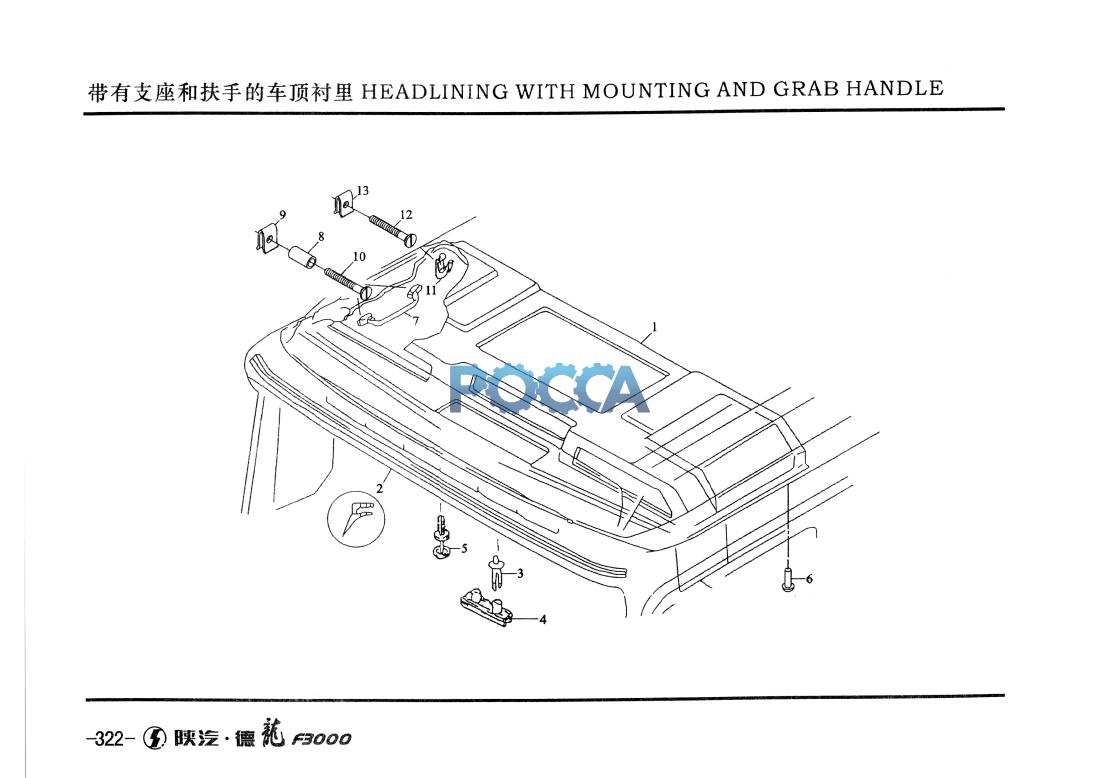

Внутренняя облицовка в сборе SHAANXI (Шанкси) SHACMAN F3000 50 Гр. Кабина
Кабина с высокой крышей в сборе
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ13241770610 | 1 | 前顶衬总成 | Headlining assembly | 半高顶驾驶室用 | |||
| 2 | 81.62640.0087 | 1 | 截面 | Section | 5.6X9-ST-ZN5 | |||
| 3 | 81.63704.0012 | 15 | 夹片 | Clamping piece | 7.2X20/26-PA6-GR | |||
| 4 | 06.04209.0028 | 30 | 带垫自攻螺钉 | Grooved raised head coll | 7X3X17.5-4-PA6.6-SW | |||
| 5 | 81.92202.0026 | 7 | 塑料开尾铆钉 | Rivet | ST4.8-1-A3C | |||
| 6 | 06.24249.0007 | 8 | 铆钉 | Rivet | ST4.8X25C-HA3R | |||
| 7 | 81.97001.6069 | 1 | 扶手总成 | Grab handle assembly | ST3.9-1-A3C | |||
| 8 | 81.94289.0173 | 4 | 衬套 | Steel tube | ||||
| 9 | 06.13189.0025 | 4 | 簧片螺母 | Speed nut | ||||
| 10 | 06.07156.1607 | 4 | 自攻螺钉 | Oval-head sdf-tappingm screw | ||||
| 11 | 81.63710.0018 | 2 | 衣钩 | Coat hook | ||||
| 12 | 06.07171.1408 | 4 | 椭圆头自攻螺钉 | Oval-head seLf-tappingm screw | ||||
| 13 | 06.13189.0024 | 4 | 簧片螺母 | Speed nut |
