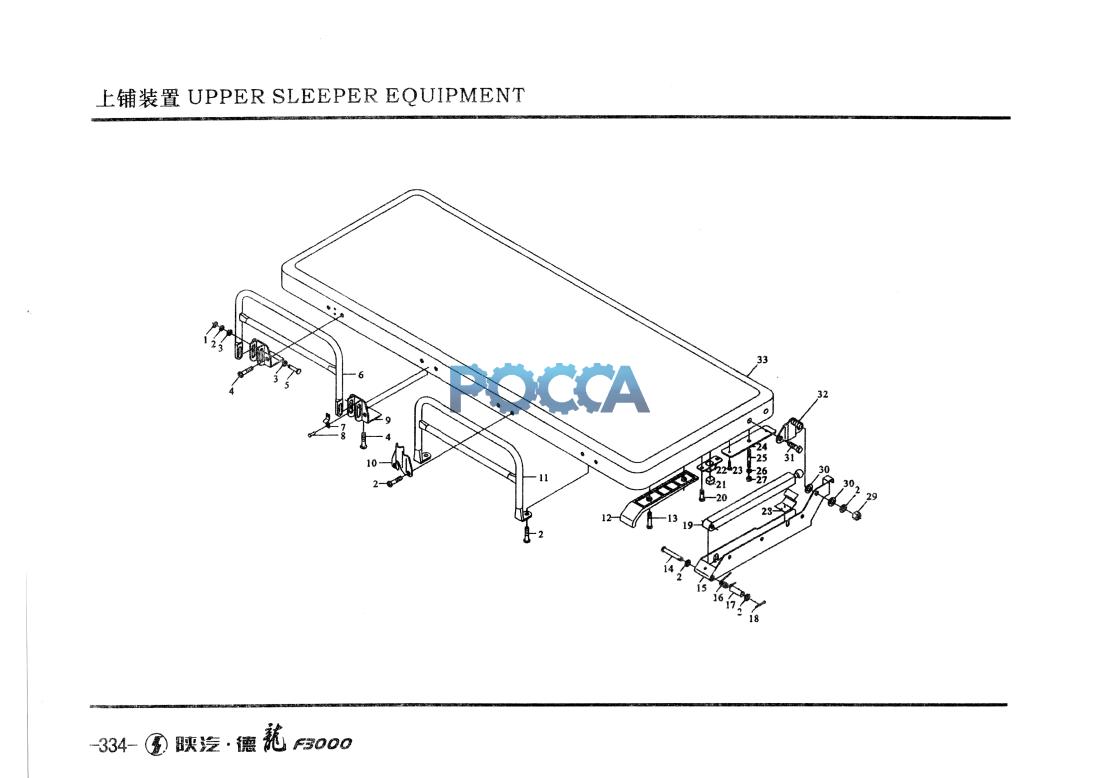

Спальное место верхнее SHAANXI (Шанкси) SHACMAN F3000 50 Гр. Кабина
Панель задняя верхняя Спальное место нижнее
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 81.62159.2468 | 1 | 右卧铺支架 | Sleeper bracket right | 7-ZNPHR3F | ||||
| 1 | 06.29050.0110 | 2 | 轴用弹性挡圈 | Circlip | A8.4-200HV-A3R | |||
| 2 | 06.15019.0084 | 8 | 垫圈 | Washer | 8.5X 16X2-PA6 | |||
| 3 | 81.90712.0815 | 4 | 垫圏 | Washer | M8X20-4.8-HA3Q | |||
| 4 | 06.04201.8709 | 12 | 十字盘头螺钉 | Hex screw | 2X8-UST36-2 | |||
| 5 | 81.91020.0743 | 2 | 销钉 | Pin | M5X20 | |||
| 6 | 81.62150.6015 | 1 | 活动护栏 | Active protect fence | B8H11X75X71.5-CQ15K-A3 | |||
| 7 | 81.97651.0148 | 2 | 簧片 | Spring | M5X12-4.8-H-A2R | |||
| 8 | 06.24041.0406 | 4 | 铆钉 | Rivet | ST4.2X 13-C-H-A3R | |||
| 9 | 81.62150.2060 | 2 | 活动护栏支架 | Bracket | M8X40-45H | |||
| 10 | 81.62150.0027 | 2 | 夹紧板 | Fastening plate | A8.4-200HV-A3R | |||
| 11 | 81.62150.5030 | 1 | 固定护栏 | Fixation protect fence | BM8-04-A2C | |||
| 12 | 81.62159.0193 | 2 | 护盖 | Protect cap | BM8-8-A2R | |||
| 13 | 06.04201.2509 | 4 | 螺钉 | Screw | M8X 16-4.8-H-A2R | |||
| 14 | 06.21569.0149 | 2 | 销钉 | Pin | ||||
| 15 | 81.62159.5278 | 1 | 左卧铺支架 | Sleeper bracket left | ||||
| 16 | 81.97630.0174 | 2 | 弹簧 | Spring | ||||
| 17 | 81.93030.0198 | 2 | 衬套 | Bush | ||||
| 18 | 06.iuU29.U〇35 | 乙 | 开口诉I | Cotter pin | ||||
| 19 | 81.62159.5277 | 2 | 撑杆 | Rod | ||||
| 20 | 06.04300.8707 | 4 | 螺钉 | Screw | ||||
| 21 | 81.96020.0129 | 2 | 橡胶垫 | Rubber cushion | ||||
| 22 | 81.62159.0153 | 2 | 胶垫座 | Cushion seat | ||||
| 23 | 06.07158.1503 | 4 | 自攻螺钉 | screw | ||||
| 24 | 81.62159.2470 | 2 | 固定板 | Fixation plate | ||||
| 25 | 06.06156.0515 | 2 | 双头螺柱 | Stud | ||||
| 26 | 06.15019.0084 | 2 | 垫圈 | Washer | ||||
| 27 | 06.11064.2114 | 2 | 六角螺母 | Hex nut | ||||
| 28 | 81.97651.0147 | 2 | 卡簧 | Circlip | ||||
| 29 | 06.11240.0604 | 2 | 六角螺母 | Hex nut | ||||
| 30 | 81.90713.0004 | 4 | 塑料垫片 | Plastic sheet | ||||
| 31 | 06.04209.0030 | 4 | 十字槽盘头螺钉 | Screw | ||||
| 32 | 81.62159.5229 | 2 | 板总成 | Plate | ||||
| 33 | Dzl3241570040 | 1 | 上卧铺总成（09面料） | Sleeper assy |
