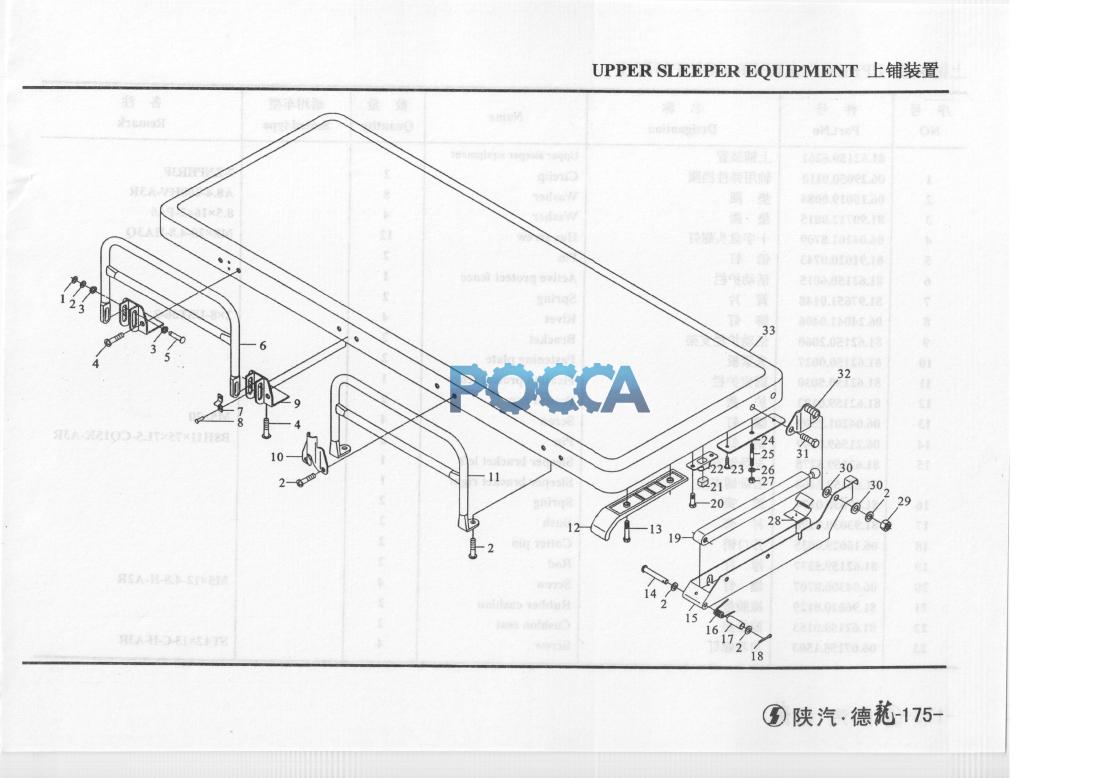

Верхнее спальное место SHAANXI (Шанкси) SHACMAN F2000 50 Гр. Кабина
Вентилятор салона с датчиком температуры Внутреняя облицовка кабины
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 81.62159.6261 | Upper sleeper equipment | 上铺装置 | ||||||
| 1 | 06.29050-0110 | 2 | Circlip | 轴用弹性挡圈 | 7-ZNPHR3F | |||
| 2 | 06.15019.0084 | 8 | Washer | 垫圈 | A8.4-200HV-A3R | |||
| 3 | 81.90712.0815 | 4 | Washer | 垫圈 | 8.5xl6x2-PA6 | |||
| 4 | 06.04201.8709 | 12 | Hex screw | 十字盘头螺钉 | M8x20-4.8-HA3Q | |||
| 5 | 81.91020.0743 | 2 | Pin | 销钉 | ||||
| 6 | 81.62150.6015 | 1 | Active protect fence | 活动护栏 | ||||
| 7 | 81.97651.0148 | 2 | Spring | 簧片 | ||||
| 8 | 06.24041.0406 | 4 | Rivet | 铆钉 | 2x8-UST36-2 | |||
| 9 | 81.62150.2060 | 2 | Bracket | 活动护栏支架 | ||||
| 10 | 81.62150.0027 | 2 | Fastening plate | 夹紧板 | ||||
| 11 | 81.62150.5030 | 1 | Fixation protect fence | 固定护栏 | ||||
| 12 | 81.62159.0193 | 2 | Protect cap | 护盖 | ||||
| 13 | 06.04201.2509 | 4 | Screw | 螺钉 | M5><20 | |||
| 14 | 06.21569.0149 | 2 | Pin | 销钉 | B8Hllx75x71.5-CQ15K-A3R | |||
| 15 | 81.62159.5278 | 1 | Sleeper bracket left | 左卧铺支架 | ||||
| 81.62159.2468 | 1 | Sleeper bracket right | 右卧铺支架 | |||||
| 16 | 81.97630.0174 | 2 | Spring | 弹簧 | ||||
| 17 | 81.93030.0198 | 2 | Bush | 衬套 | ||||
| 18 | 06.16029.0035 | 2 | Cotter pin | 开口销 | ||||
| 19 | 81.62159.5277 | 2 | Rod | 撑杆 | ||||
| 20 | 06.04300.8707 | 4 | Screw | 螺钉 | M5X12-4.8-H-A2R | |||
| 21 | 81.96020.0129 | 2 | Rubber cushion | 橡胶垫 | ||||
| 22 | 81.62159.0153 | 2 | Cushion seat | 胶垫座 | ||||
| 23 | 06.07158.1503 | 4 | Screw | 自攻螺钉 | ST4.2xl3-C-H-A3R | |||
| 24 | 81.62159.2470 | 2 | Fixation plate | 固定板 | ||||
| 25 | 06.06156.0515 | 2 | Stud | 双头螺柱 | M8X40-45H | |||
| 26 | 06.15019.0084 | 2 | Washer | 垫圈 | A8.4-200HV-A3R | |||
| 27 | 06.11064.2114 | 2 | Hex nut | 六角螺母 | BM8-04-A2C | |||
| 28 | 81.97651.0147 | 2 | Circlip | 卡簧 | BM8-8-A2R | |||
| 29 | 06.11240.0604 | 2 | Hex nut | 六角螺母 | ||||
| 30 | 81.90713.0004 | 4 | Plastic sheet | 塑料垫片 | ||||
| 31 | 06.04209.0030 | 4 | Screw | 十字槽盘头螺钉 | M8xl6-4.8-H-A2R | |||
| 32 | 81.62159.5229 | 2 | Plate | 板总成 | ||||
| 33 | 81.62159.6259 | 1 | Sleeper assy | 卧铺总成 |
