Каталог схем

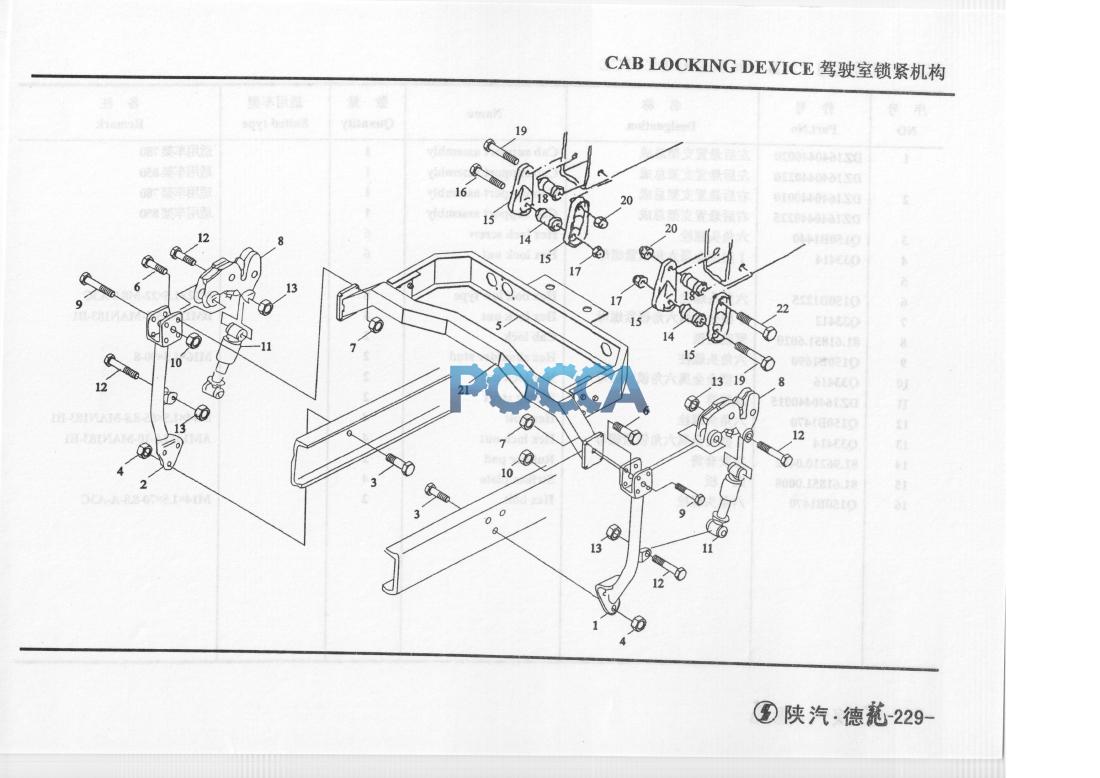

Механизм замка кабины SHAANXI (Шанкси) SHACMAN F2000 50 Гр. Кабина
Люк кабины Механизм опрокидывания кабины
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ1640440020 | 1 | Cab support assembly | 左后悬置支架总成 | 酬车架780 | |||
| 1 | DZ1640440220 | 1 | Cab support assembly | 左后悬置支架总成 | 删车架850 | |||
| 2 | DZ1640440010 | 1 | Cab support assembly | 右后悬置支架总成 | 酬车架780 | |||
| 2 | DZ1640440225 | 1 | Cab support assembly | 右后悬置支架总成 | iiffl车架850 V | |||
| 3 | Q150B1440 | 6 | Hex lock screw | 六角头螺栓 | ||||
| 4 | Q33414 | 6 | Hex lock nut | I型全金属六角锁紧螺母 | ||||
| 5 | ||||||||
| 6 | Q150B1225 | 8 | Hex bolt low type | 六角头螺栓 | M12xl.5x22-M8.8-A3C | |||
| 7 | Q33412 | 8 | Hex lock nut | I型全金属六角锁紧螺母 | BM12x1.5^MAN183-B1 | |||
| 8 | 81.61851.6020 | 2 | Cab lock | 驾驶室锁 | ||||
| 9 | Q150B1690 | 2 | Hex shoulder stud | 六角头螺柱 | M16x1.5x90^ | |||
| 10 | Q33416 | 2 | Hex lock nut | I型全金属六角锁紧螺母 | ||||
| 11 | DZ1640440015 | 2 | Spring strut | 减震器 | ||||
| 12 | Q150B1470 | 4 | Hex bolt | 六角头螺栓 | M14xl.5x65-a8-MAN183-Bl | |||
| 13 | Q33414 | 4 | Hex lock nut | I型全金属六角锁紧螺母 | AM14X1.S-10-MAN183-B1 | |||
| 14 | 81.96210.0462 | 2 | Rubber pad | 橡胶套筒 | ||||
| 15 | 81.61851.0008 | 4 | Striker plate | 凹板 | ||||
| 16 | Q150B1470 | 2 | Hex bolt | 六角头螺栓 | M14xl.5x7〇-8A-A-A3C | |||
| 17 | Q33414 | 1 | Hex lock nut | |||||
| 18 | 81.96210.0364 | 2 | Silent block | |||||
| 19 | Q150B16110 | 2 | Hex shoulder stud | |||||
| 20 | Q33416 | 2 | Hex lock nut | |||||
| 21 | DZ1640440100 | 1 | Cross member assembly | |||||
| DZ1640440085 | Cross member assembly | |||||||
| DZ1640440095 | Cross member assembly |
