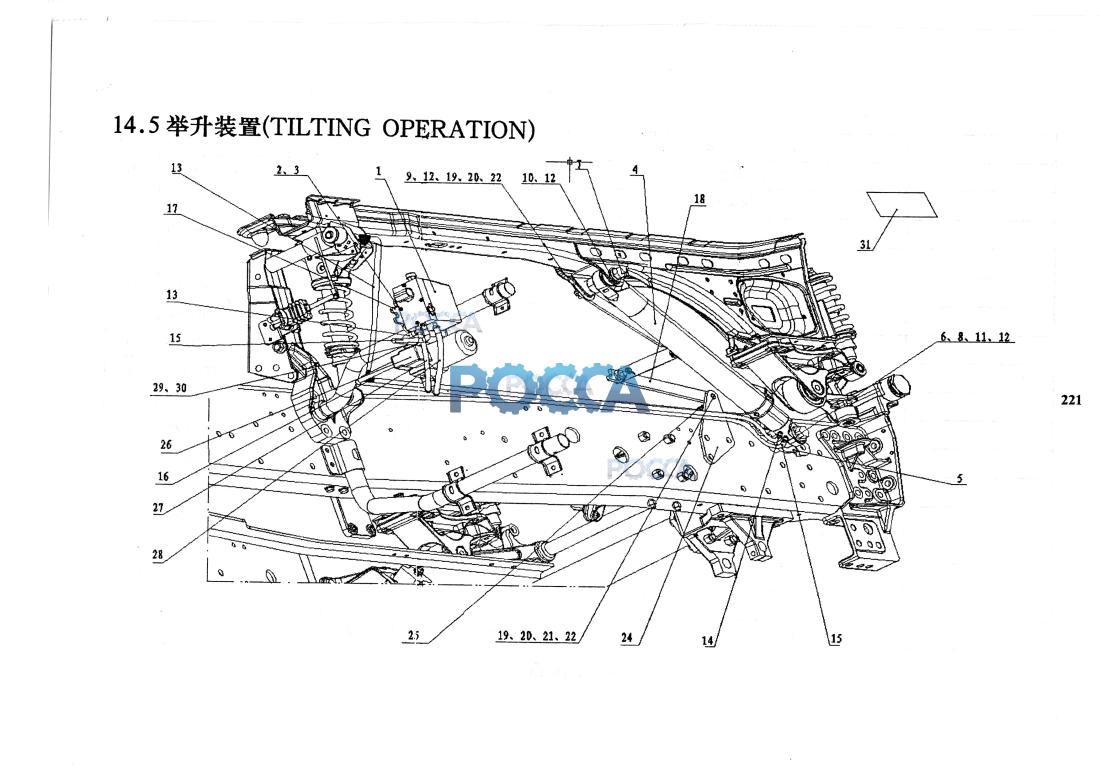

Механизм опускания и подъема кабины HOWO (Хово) HOWO A7 50 Гр. Кабина
Кожух приборной панели. Обшивка крыши
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | WG9925821002 | 1 | 商池板驾驶审平升油泵(电> | Nandpump | ||||
| 2 | Q150B1020 | 2 | 六角头螺栓 | Screw | ||||
| 3 | Q40310 | 2 | 弹赞垫圈 | Spring washer | ||||
| 4 | WG9925820004 | 1 | 高地板驾驶室举升油缸 | Cylinder | ||||
| 5 | AZ9925821005 | 1 | 举升油缸下支架 | Cylinder bracket | ||||
| 6 | Q150B20140 | 1 | 六角头螺栓 | Screw | ||||
| 7 | AZ9925820045 | 1 | 油缸上支承轴 | Axletree | ||||
| 8 | Q33420 | 1 | I型全金属六角锁紧螺母 | Nut | ||||
| 9 | Q351B20 | 1 | 六角薄嫘母 | Nut | ||||
| 10 | Q40320 | I | 弹簧垫圈 | Spring washer | ||||
| 11 | Q40220 | 1 | 大热圈 | Washer | ||||
| 12 | Q40120 | 4 | 平垫圈 | Washer | ||||
| 13 | WG9925820007 | 2 | 单弯软管）C700) | Tube | ||||
| 14 | WG9925820009 | 1 | 高压软管(2100) | Tube | ||||
| 15 | WG9925820046 | 1 | 高JK软管(2800) | Tube | ||||
| 16 | 1.90004E+11 | 1 | 卡套式三通管接头 | Tie-in | ||||
| 17 | AZ9925821009 | 1 | 油泵支架 | Mandpump bracket | ||||
| 18 | AZ9925820020 | 1 | 驾驶室举升撑条总成 | Drawstring | ||||
| 19 | Q40114 | 2 | 平垫圈 | Washer | ||||
| 20 | Q5004030 | 2 | 开口销 | Axletree | ||||
| 21 | Q5101428 | 1 | 销轴(h"> | Axletree | ||||
| 22 | Q41814 | 2 | 波形弹性垫圈 | Washer | ||||
| 23 | 1.90003E+11 | 15 | 塑料紧固带 | Plastic tie | ||||
| 24 | AZ9925820017 | 1 | 支捸下支座总成 | Bracket | ||||
| 25 | 1-99-960-010 | 1 | 橡胶减振块 | Rubber block | ||||
| 26 | WG9925821031 | 1 | 电机总成 | Electric dump | ||||
| 27 | WG9925820040 | 1 | 单弯软管(240) | Tube | ||||
| 28 | WG9925820041 | 1 | 单搿低Ifi软管(260) | Tube | ||||
| 29 | Q150B0820 | 2 | 六角头螺栓 | Screw | ||||
| 30 | Q40308 | 2 | 弹簧垫圈 | Spring washer | ||||
| 31 | AZ9719820098 | 1 | 举升说明牌 | Exponent | ||||
| 32 | AZ9719820099 | 1 | 说明牌位置说明 | Exponent |
