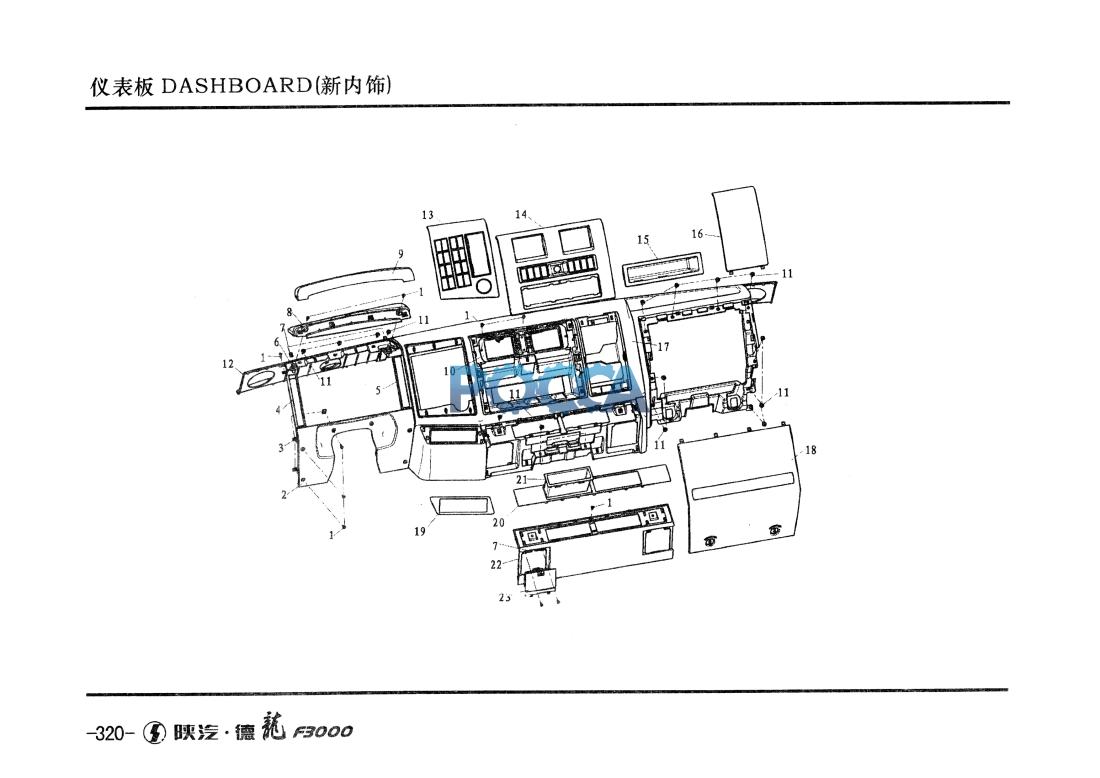

Панель приборов SHAANXI (Шанкси) SHACMAN F3000 38 Гр. Приборы
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q2204219 | 19 | 十字槽盘头螺钉和平垫圈 | Oval-head self-tapping | ||||
| 2 | DZ13241161002 | 1 | 组合件 | screw | ||||
| 3 | 06.13189.0099 | 23 | 下护盖 | Covering lower | ||||
| 4 | DZ13241161018 | 1 | 簧片螺母 | Speed nut | ||||
| 5 | DZ13241161017 | 1 | 右组合仪表装饰件 | Cover piate center part | ||||
| 6 | DZ13241161203 | 2 | 左组合仪表装饰件 | Cover piate center part | ||||
| 7 | DZ13241161114 | 12 | 护盖支架 | Bracket | ||||
| 8 | DZ13241161201 | 1 | 簧片螺母 | Speed nut | ||||
| 9 | DZ13241161202 | 1 | 左上护盖 | Covering upper | ||||
| 10 | DZ13241161004 | 1 | 左上护盖装饰板 | Cover piate center part | ||||
| 11 | Q2214819 | 26 | 中间出风口支架 | Bracket | ||||
| 12 | DZ13241161100 | 1 | 十字槽盘头螺钉和大垫圈 | Oval-head self-tapping | ||||
| 13 | DZ93189583610 | 1 | 左盖板总成 | Covering assembly left | ||||
| 14 | DZ13241161006 | 6 | 开关板总成 | Trim center part | ||||
| 15 | DZ13241161007 | 1 | 中间空调护面 | Trim center part | ||||
| 16 | DZ13241161009 | 1 | 大杂物盒 | Shelf | ||||
| 17 | DZ13241161050 | 1 | 中间检修护面 | Cover piate center part | ||||
| 18 | DZ13241161800 | 1 | 左仪表板本体总成 | Center part assembly | ||||
| 19 | DZ13241161012 | 1 | 电器痛盖梭总成 | Center part assembly | ||||
| 20 | DZ13241161015 | 1 | VCD装饰板 | Cover piate center part | ||||
| 21 | DZ13241161016 | 1 | 中间部件装饰板 | Cover piate center part | ||||
| 22 | DZ13241161013 | 1 | 小储物盒 | Shelf | ||||
| 23 | Dzl3241161700 | 2 | 中间部件 | Center part assembly | ||||
| 烟灰缸总成 | Ash tray |
