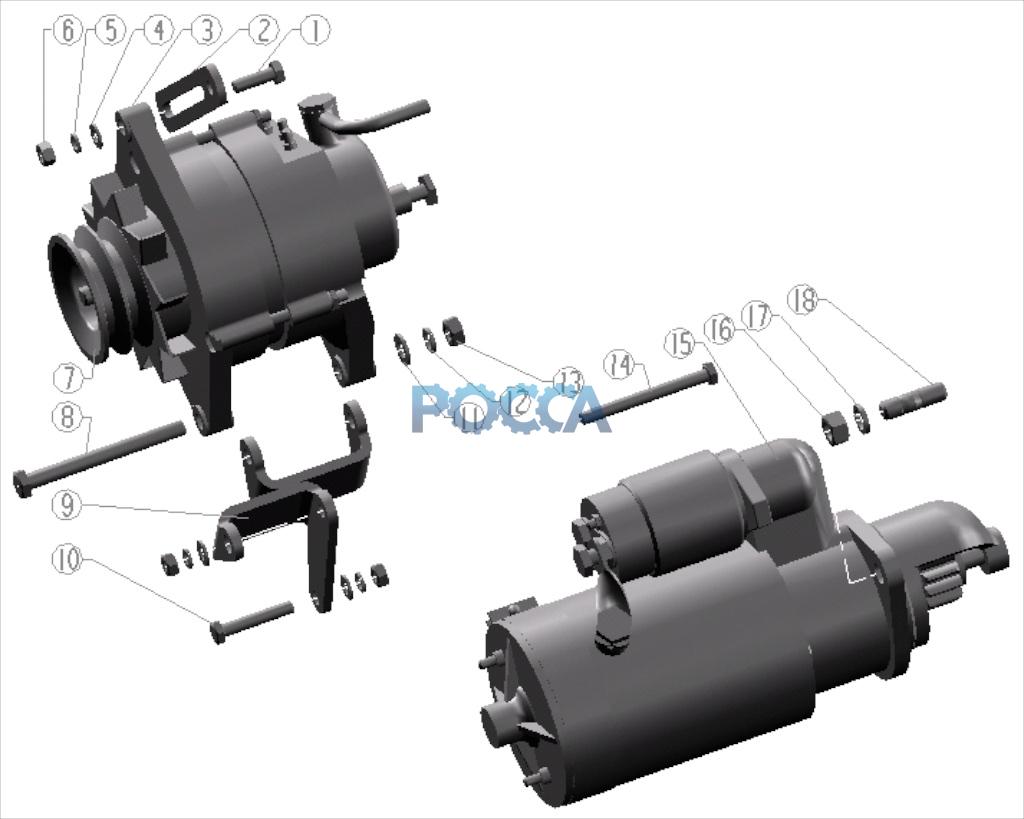

Генератор и стартер BAW (Бав) 4100QBZL 37 Гр.Электрика
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | GB21-76 | 1 | Болт М8х30 | |||||
| 2 | 4100QB-1A-01-060 | 1 | Планка установочная | |||||
| 3 | BJFWB15-25 | 1 | Генератор | |||||
| 4 | GB97-76 | 3 | Шайба | |||||
| 5 | GB93-87 | 3 | Шайба пружинная | |||||
| 6 | GB51-76 | 3 | Гайка | |||||
| 7 | 4100QB-17-001 | 1 | Шкив | |||||
| 8 | 4100QB-01-058 | 1 | Болт | |||||
| 9 | 4100QB-01.09 | 1 | Кронштейн генератора в сборе | |||||
| 9 | 4100QB-1A-01.09B | 1 | Кронштейн генератора в сборе | |||||
| 10 | GB21-76 | 1 | Болт | |||||
| 11 | GB97-76 | 1 | Шайба | |||||
| 12 | GB93-87 | 1 | Шайба пружинная | |||||
| 13 | GB51-76 | 1 | Гайка | |||||
| 14 | GB21-76 | 1 | Болт М8 х 10 | |||||
| 15 | QD263Y-24V/4.5KW | 1 | Стартер | |||||
| 16 | GB52-76 | 2 | Гайка | |||||
| 17 | GB93-87 | 2 | Шайба пружинная | |||||
| 18 | GB898-88 | 2 | Болт АМ 12 х 25 |
