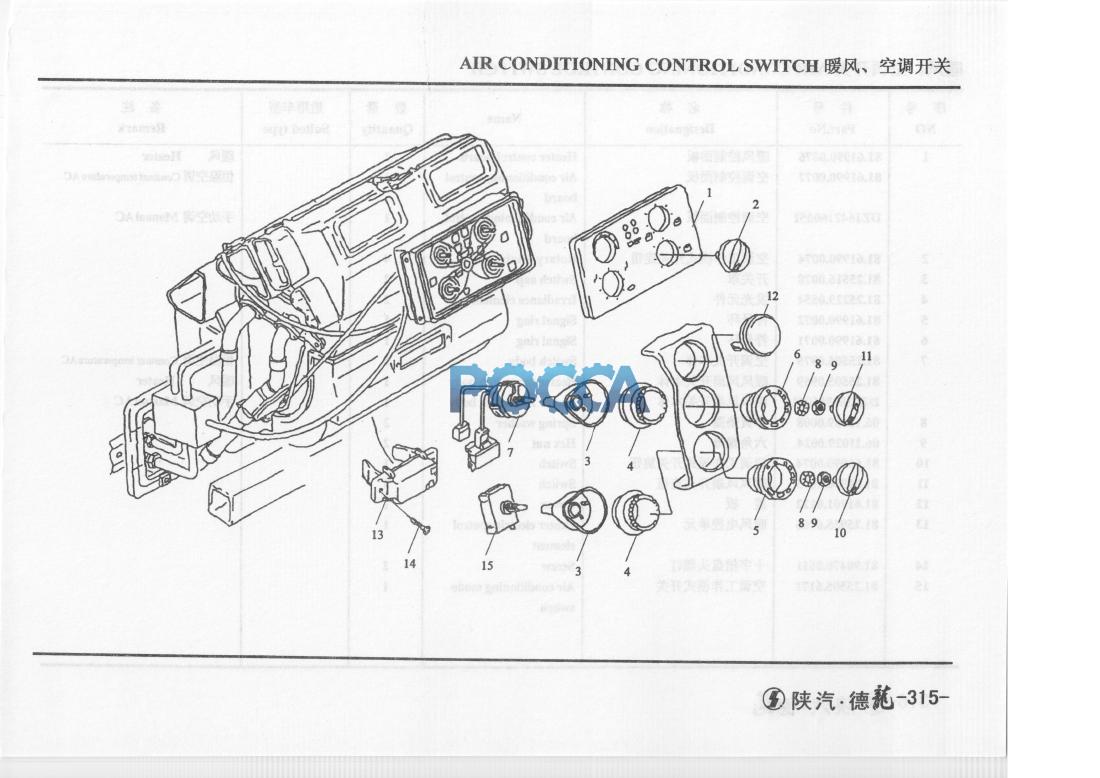

Переключатели системы управления кондиционером SHAANXI (Шанкси) SHACMAN F2000 37 Гр. Электрика
Переключатели Плафон салонный (самосвал)
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.61990.0076 | 1 | Heater control board | 暖风控制面板 | 暖风 Heater | |||
| 81.61990.0077 | 1 | Air conditioning control board | 空调控制面板 | 恒溫宇调 Constant temperature AC | ||||
| DZ1642160051 | 1 | Air conditioning control board | 空调控制面板 | 手动空调Manual AC | ||||
| 2 | 81.61990.0074 | 4 | Rotary knob | 空调工作模式开关旋钮 | ||||
| 3 | 81.25516.0078 | 2 | Switch aap | 开关罩 | ||||
| 4 | 81.25229.0554 | 2 | Irradiance element | 发光元件 | ||||
| 5 | 81.61990.0072 | 1 | Signal ring | 符号环 | ||||
| 6 | 81.61990.0071 | 1 | Signal ring | 符号环 | ||||
| 7 | 81.25505.0975 | 1 | Switch body | 空调开关本体 | fB淵空调 Constant temperature AC | |||
| 81.25505.0959 | 1 | Heater fan switch body | 暖风风扇开关本体 | 暖风 Heater | ||||
| DZ9100586051 | 1 | Heater fan switch body | 暖风风扇开关本体 | 手动空调Manual AC | ||||
| 8 | 06.16089.0008 | 2 | Spring washer | 弹簧垫圈 | ||||
| 9 | 06.11029.0024 | 2 | Hex nut | 六角螺母 | ||||
| 10 | 81.61990.0074 | 1 | Switch | 空调工作模式开关旋钮 | ||||
| 11 | 81.61990.0073 | 1 | Switch | 暖风风扇开关旋钮 | ||||
| 12 | 81.61701.0122 | 1 | Cover | 盖板 | ||||
| 13 | 81.25935.6706 | 1 | Heater electric control element | 暖风电控单元 | ||||
| 14 | 81.90470.0611 | 2 | Screw | 十字槽盘头螺钉 | ||||
| 15 | 81.25505.6171 | 1 | Air conditioning mode switch | 空调工作模式开关 |
