Каталог схем

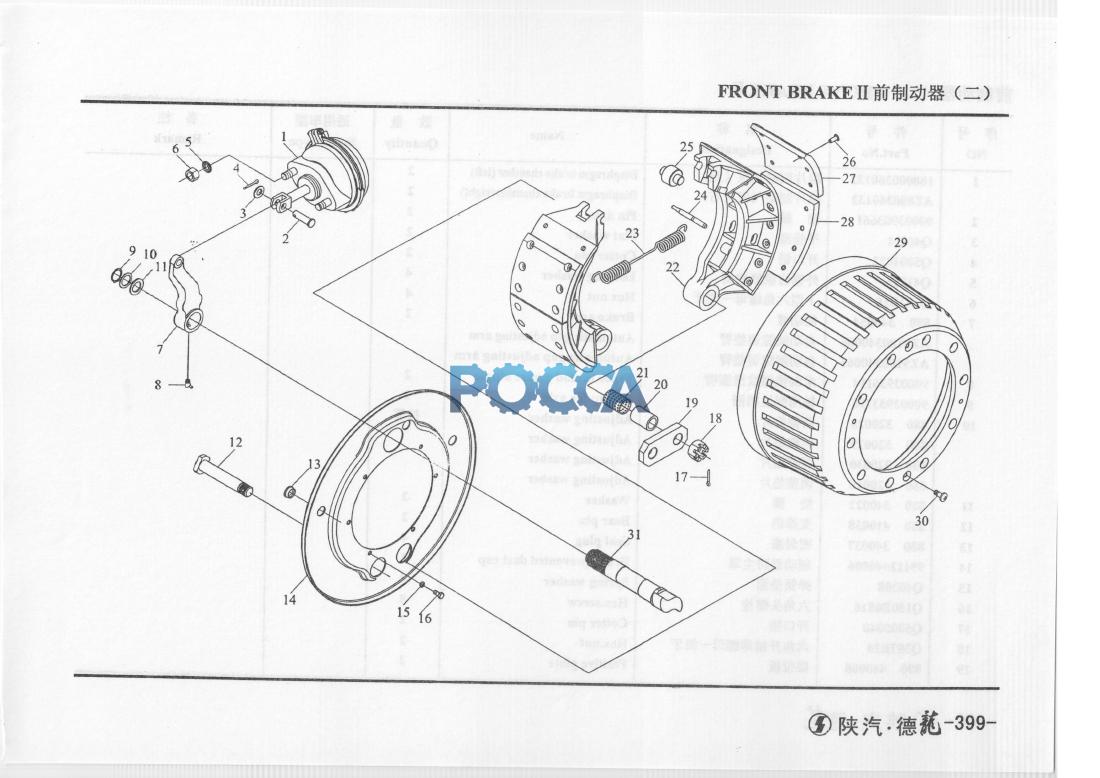

Тормозной передний SHAANXI (Шанкси) SHACMAN F2000 35 Гр. Тормоза
Тормозной задний. Трубка компрессора
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 188000360132 | 2 | 膜片制动气室（左） | Diaphragm brake chamber (left) | ||||
| 1 | AZ880360132 | 2 | 膜片制动气室（右） | Diaphragm brake chamber(right) | ||||
| 2 | 90003903661 | 2 | 销轴 | Pin axle | ||||
| 3 | Q40114 | 2 | 平垫圈 | Flat washer | ||||
| 4 | Шплинт пальца энергоаккумулятора 3x45 HOWO (Хово) Q5004022 | 0 | Q5004022 | 2 | 开口销 | Cotter pin | ||
| 5 | Q41216 | 4 | 外锯齿锁紧垫圈 | Locking washer | ||||
| 6 | Q341B16 | 4 | I型六角螺母一细牙 | Hex nut | ||||
| 7 | 880 340054 | 2 | 制动臂 | Brake arm | ||||
| 7 | AZ9100340066 | 自动间隙调整臂 | Automatic gap adjusting arm | |||||
| 7 | AZ9100340065 | 自动间隙调整臂 | Automatic gap adjusting arm | |||||
| 8 | 90003936114 | 2 | 米制锥螺纹滑脂嘴 | Taper thread grease nipple | ||||
| 9 | 90003933116 | 2 | 轴用弹性挡圈 | Circlip for axle | ||||
| 10 | 880 320028 | 按需 | 调整塾片 | Adjusting washer | ||||
| 10 | 880 320029 | 调整垫片 | Adjusting washer | |||||
| 10 | 880 320030 | 调整垫片 | Adjusting washer | |||||
| 10 | 880 320046 | 调整垫片 | Adjusting washer | |||||
| 11 | 880 340022 | 2 | 垫圈 | Washer | ||||
| 12 | 880 410038 | 2 | 支撑销 | Bear pin | ||||
| 13 | 880 340037 | 4 | 密封塞 | Seal plug | ||||
| 14 | 99112440006 | 2 | 制动器防尘罩 | Brake prevented dust cap | ||||
| 15 | Q40308 | 8 | 弹簧垫圈 | Spring washer | ||||
| 16 | Q150B0816 | 8 | 六角头螺栓 | Hex.screw | ||||
| 17 | Q5005040 | 2 | 开口销 | Cotter pin | ||||
| 18 | Q387B24 | 2 | 六角开槽薄螺母一细牙 | Hex.nut | ||||
| 19 | 880 440008 | 2 | 限位板 | Positive plate | ||||
| 20 | 880 440031 | 2 | 衬套 | Bush | ||||
| 21 | 880 440006 | 2 | 衬套 | Bush | ||||
| 22 | 99000440031 | 4 | 制动蹄 | Brake prevented cap | ||||
| 23 | 880 440012 | 2 | 回位弹簧 | Return spring | ||||
| 24 | 880 440032 | 4 | 回位弹簧销 | Return spring pin | ||||
| 25 | 99000340027 | 4 | 滚轮 | Roller wheel | ||||
| 26 | 89000340068 | 14 | 空心铆钉 | Hollowness rivet | ||||
| 27 | 99000440027 | 4 | 制动摩擦片 | Brake friction plate | ||||
| 28 | 99000440029 | 4 | 制动摩擦片 | Brake friction plate | ||||
| 29 | Барабан тормозной передний (Передний мост II) SHAANXI (Шанкси) SHACMAN (Шакман) 99112440001 | 0 | 99112440001 | 2 | 制动鼓 | Brake drum | ||
| 30 | 90003825520 | 4 | 十字槽沉头螺钉 | Screw | ||||
| 31 | 99100440001 | 1 | 制动凸轮轴（左） | Brake camshaft (left) | ||||
| 31 | 99100440002 | 1 | 制动凸轮轴（右） | Brake camshaft (right) |
Возможно, в этой схеме есть следующие товары: Шайба
