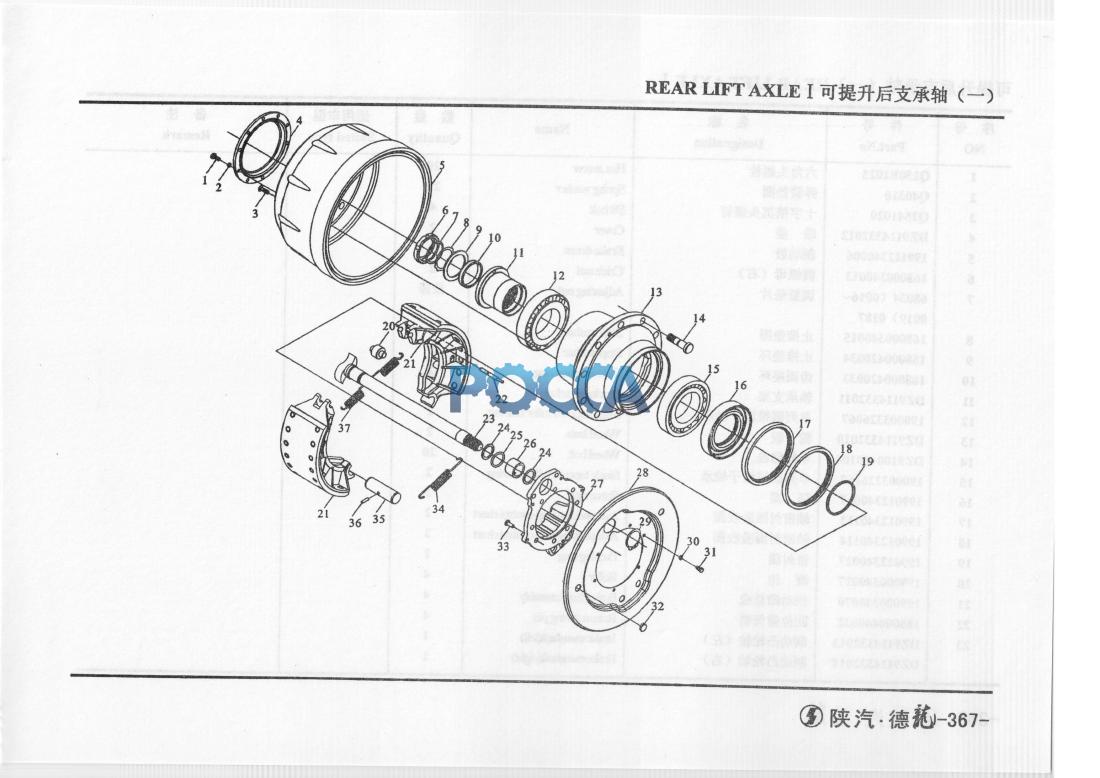

Тормозной барабан SHAANXI (Шанкси) SHACMAN F2000 35 Гр. Тормоза
Тормоз среднего моста. Тормозной задний.
| № | Название в интернет-магазине | Остаток | Артикул | Кол-во | Название 1 | Название 2 | Прим. 1 | Прим. 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | Q150B1025 | Заказать | Q150B1025 | 20 | 六角头螺栓 | Hex •screw | ||
| 2 | Q40310 | Заказать | Q40310 | 20 | 弹簧垫圈 | S[Hing washer | ||
| 3 | Q2541020 | Заказать | Q2541020 | 4 | 十字槽沉头螺钉 | Sftbott | ||
| 4 | DZ9114332012 | Заказать | DZ9114332012 | 2 | 端盖 | Cover | ||
| 5 | 199112340006 | Заказать | 199112340006 | 2 | 制动鼓 | Emkedrum | ||
| 6 | 168000340013 | Заказать | 168000340013 | 2 | 圆螺母（右） | Cridenut | ||
| 7 | 68034 (0016-0019) 0187 | Заказать | 68034 (0016-0019) 0187 | 按需 | 调整垫片 | Adjusting nut | ||
| 8 | 168000340015 | Заказать | 168000340015 | 2 | 止推垫圈 | Stop washer | ||
| 9 | 188000420034 | Заказать | 188000420034 | 2 | 止推垫环 | S^p washer | ||
| 10 | 188000420033 | Заказать | 188000420033 | 2 | 齿圈座环 | Gearing seat sing | ||
| 11 | DZ9114332011 | Заказать | DZ9114332011 | 2 | 轴承支架 | Bearing bracket | ||
| 12 | Подшипник 30222 задней ступицы внутренний с обоймой HOWO (Хово) 190003326067 | 0 Заказать | 190003326067 | 2 | 单列圆锥滚子轴承 | tapered rofler tearing | ||
| 13 | DZ9U4332010 | Заказать | DZ9U4332010 | 2 | 轮毂 | Whedhub | ||
| 14 | DZ9100410104 | Заказать | DZ9100410104 | 20 | 车轮螺栓 | Whedbdt | ||
| 15 | Подшипник 32222 задней ступицы наружный с обоймой HOWO (Хово) 190003326167 | 1 | 190003326167 | 2 | 单列圆锥滚子轴承 | Sin^e tapered rote* bearing | ||
| 16 | 199012340017 | Заказать | 199012340017 | 2 | 隔圈 | Space rnig | ||
| 17 | 199012340113 | Заказать | 199012340113 | 2 | 轴密封圈验收图 | AxSe [Bddng ling^xxitrol chart | ||
| 18 | 199012340114 | Заказать | 199012340114 | 2 | 轴密封圈验收图 | Axle packing ling^control chart | ||
| 19 | 1990X2340027 | Заказать | 1990X2340027 | 2 | 密封圈 | Peking ring | ||
| 20 | Ролик тормозной колодки зад/перед D-38 d-20 L-60 HOWO (Хово) 199000340027 | 3 | 199000340027 | 4 | 滚轮 | Roller | ||
| 21 | Колодка тормозная задняя HOWO (Хово) 199000340070 | 0 Заказать | 199000340070 | 4 | 制动蹄总成 | B^ke^ioeassembty | ||
| 22 | Фиксатор пружины тормозных колодок SHAANXI (Шанкси) SHACMAN (Шакман) 188000440032 | 0 Заказать | 188000440032 | 4 | 回位弹簧销 | Rdum spring pin | ||
| 23 | DZ9114332013 | Заказать | DZ9114332013 | 1 | 制动凸轮轴（左） | I^akecamshafi(teft) | ||
| 23 | DZ9114332014 | Заказать | DZ9114332014 | 1 | 制动凸轮轴（右） | Brake camshafi(n^it) | ||
| 24 | 188000440010 | Заказать | 188000440010 | 4 | 附加垫片 | Additive washer | ||
| 25 | 168000340023 | Заказать | 168000340023 | 2 | 〇形密封圈 | O - ring | ||
| 26 | Втулка тормозного вала (кулака) заднего SHAANXI (Шанкси) SHACMAN (Шакман) HOWO (Хово) DZ9100340017 | 0 Заказать | DZ9100340017 | 4 | 复合钢背衬套 | Composite steel bush | ||
| 27 | Суппорт задний (мост STEYR) HOWO (Хово) SHAANXI (Шанкси) SHACMAN (Шакман) FOTON (Фотон) 199000340062 | 0 Заказать | 199000340062 | 2 | 制动底板 | Brake floor | ||
| 28 | 188000340018 | Заказать | 188000340018 | 2 | 制动器防尘罩 | Brake dust cap | ||
| 29 | 190003933300 | Заказать | 190003933300 | 2 | 轴用弹性挡圈 | Circlip for axle | ||
| 30 | Q150B0816 | Заказать | Q150B0816 | 12 | 弹簧垫圈 | Spring washer | ||
| 31 | Шайба Q40308 | 1 | Q40308 | 12 | 六角头螺栓 | Hex bolt | ||
| 32 | 188000340037 | Заказать | 188000340037 | 8 | 密封圈 | Seal ring | ||
| 33 | Q151B1635 TF2 | Заказать | Q151B1635 TF2 | 20 | 六角头螺栓 | Hex bolt | ||
| 34 | 69000340028 | Заказать | 69000340028 | 4 | 回位弹簧 | Return spring | ||
| 35 | Палец тормозной колодки задней (мост STEYR) HOWO (Хово) 199000340064 | 4 | 199000340064 | 4 | 支销 | Pin | ||
| 36 | Q5280624 | Заказать | Q5280624 | 4 | 弹性圆柱销 | CyLpin | ||
| 37 | 188000440012 | Заказать | 188000440012 | 2 | 回位弹簧 | Return spring |
