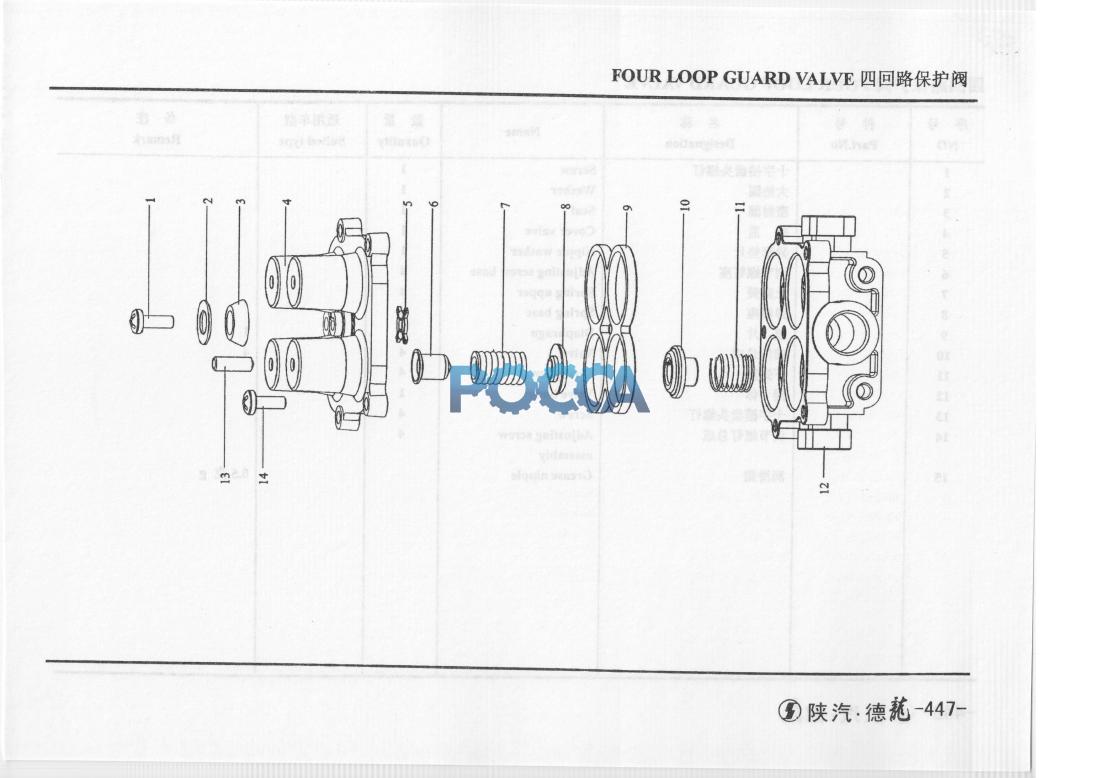

Клапан защитный четырехконтурный SHAANXI (Шанкси) SHACMAN F2000 35 Гр. Тормоза
Камера тормозная среднего моста Клапан тормозной четырехконтурный
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 1 | 十字槽盘头螺钉 | Screw | |||||
| 2 | 1 | 大垫圈 | Washer | |||||
| 3 | 1 | 密封圈 | Seal | |||||
| 4 | 1 | 阀盖 | Cover valve | |||||
| 5 | 1 | 异形垫片 | Nipple washer | |||||
| 6 | 4 | 调节螺钉座 | Adjusting screw base | |||||
| 7 | 4 | 上弹簧 | Spring upper | |||||
| 8 | 4 | 弹簧座 | Spring base | |||||
| 9 | 1 | 膜片 | Diaphragn | 1 | ||||
| 10 | 4 | 阀门总成 | Valve | 4 | ||||
| 11 | 4 | 下弹簧 | Spring lower | |||||
| 12 | 1 | 阀体 | Valve body | |||||
| 13 | 4 | 十字槽盘头螺钉 | Screw | |||||
| 14 | 4 | 调节螺钉总成 | Adjusting screw assembly | |||||
| 15 | 润滑脂 | Grease nipple _丨_■■ | 0.5 克 g |
