Управление тормозами из кабины.. HOWO (Хово) HOWO 35 Гр. Тормоза

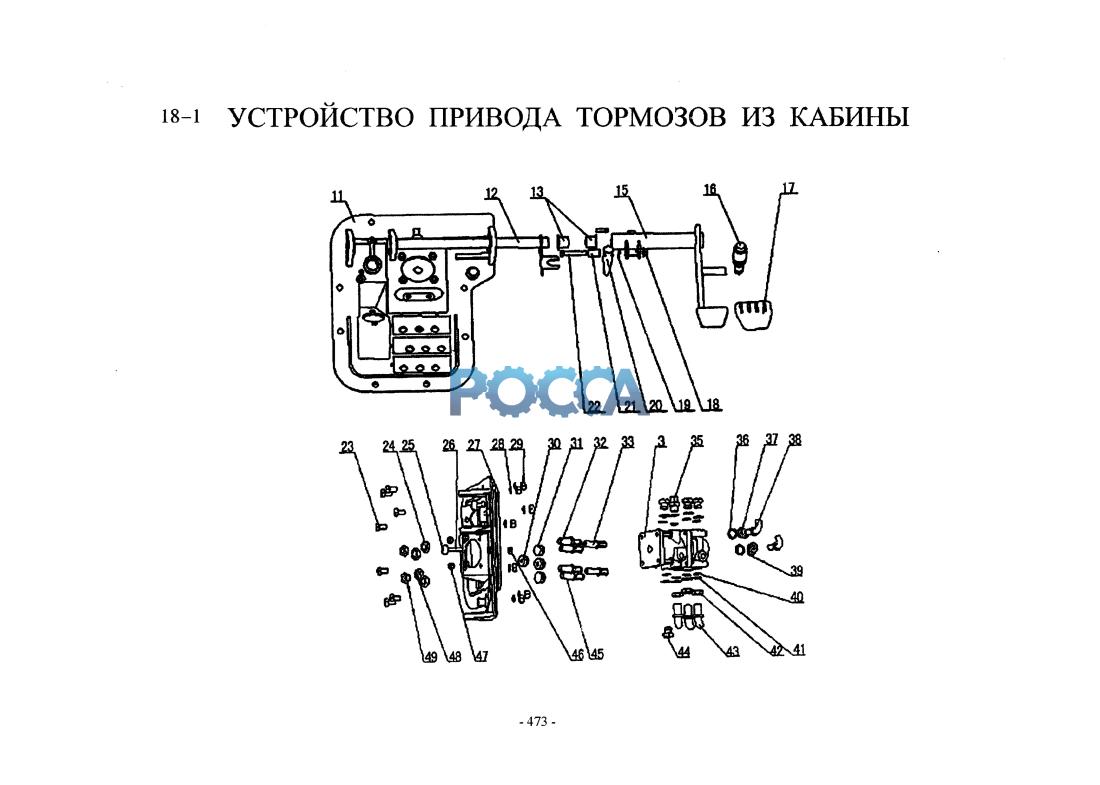

Управление тормозами из кабины
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 11 | AZ9719360050 | 1 | составной кронштейн | |||||
| 12 | AZ9719360051 | 1 | ось в сборе | |||||
| 13 | AZ9719360060 | 2 | самосмазывающаяся втулка | |||||
| 14 | Q1840616 | 1 | фланцевый болт | |||||
| 15 | AZ9719360055 | 1 | педаль тормоза в сборе | |||||
| 15 | AZ9719364055 | 1 | For drive right, педаль тормоза в сборе | |||||
| 16 | WG9100710006 | 1 | выключатель стоп-сигнала | |||||
| 17 | AZ9123230226 | 1 | резиновая накладка на педаль | |||||
| 18 | Q341B08 | 1 | гайка - мелкая резьба | |||||
| 19 | Q5002016 | 1 | шплинт | |||||
| 20 | AZ9719360063 | 1 | толкатель | |||||
| 21 | AZ9719360062 | 1 | палец | |||||
| 22 | Q173B0845 | 1 | болт с отверстием | |||||
| 23 | Q150B1016 | 7 | болт | |||||
| 24 | Q351814T15 | 2 | низкая гайка | |||||
| 25 | AZ9123360067 | 1 | заглушка (2819602003691) | |||||
| 26 | Q15080845 | 1 | болт | |||||
| 27 | AZ9719360099 | 1 | уплотнительная лента (длина 1000) | |||||
| 28 | Q40310 | 7 | пружинная шайба | |||||
| 29 | Q340B10 | 7 | гайка | |||||
| 30 | AZ9719360018 | 2 | резиновый пыльник | |||||
| 31 | AZ9719360019 | 2 | пробка | |||||
| 32 | AZ9719360010 | 2 | переходник | |||||
| 33 | AZ9719360009 | 2 | штуцер переходника М12 | |||||
| 35 | 190033559945 | 1 | переходный штуцер | |||||
| 36 | 1288730061 | 2 | уплотнительное кольцо | |||||
| 37 | Q351C12T15 | 2 | низкая гайка | |||||
| 38 | WG9100361003 | 2 | штуцер (М12/М12) | |||||
| 39 | 199000360477 | 2 | уплотнительное кольцо | |||||
| 40 | 1406070015 | 8 | уплотнительное кольцо | |||||
| 41 | WG9000360292 | 8 | уплотнительное кольцо | |||||
| 42 | Q351B16T15 | 3 | низкая гайка | |||||
| 43 | 190003559946 | 3 | штуцер | |||||
| 44 | Q617B16 | 4 | заглушка | |||||
| 45 | AZ9719360010 | 2 | переходник | |||||
| 46 | Q150B0830 | 4 | болт | |||||
| 47 | Q340B08 | 1 | гайка | |||||
| 48 | Q33208 | 4 | контргайка | |||||
| 49 | Q351C12T15 | 2 | низкая гайка | |||||
| 49 | Q351B15T15 | 2 | низкая гайка | К тягачу |
