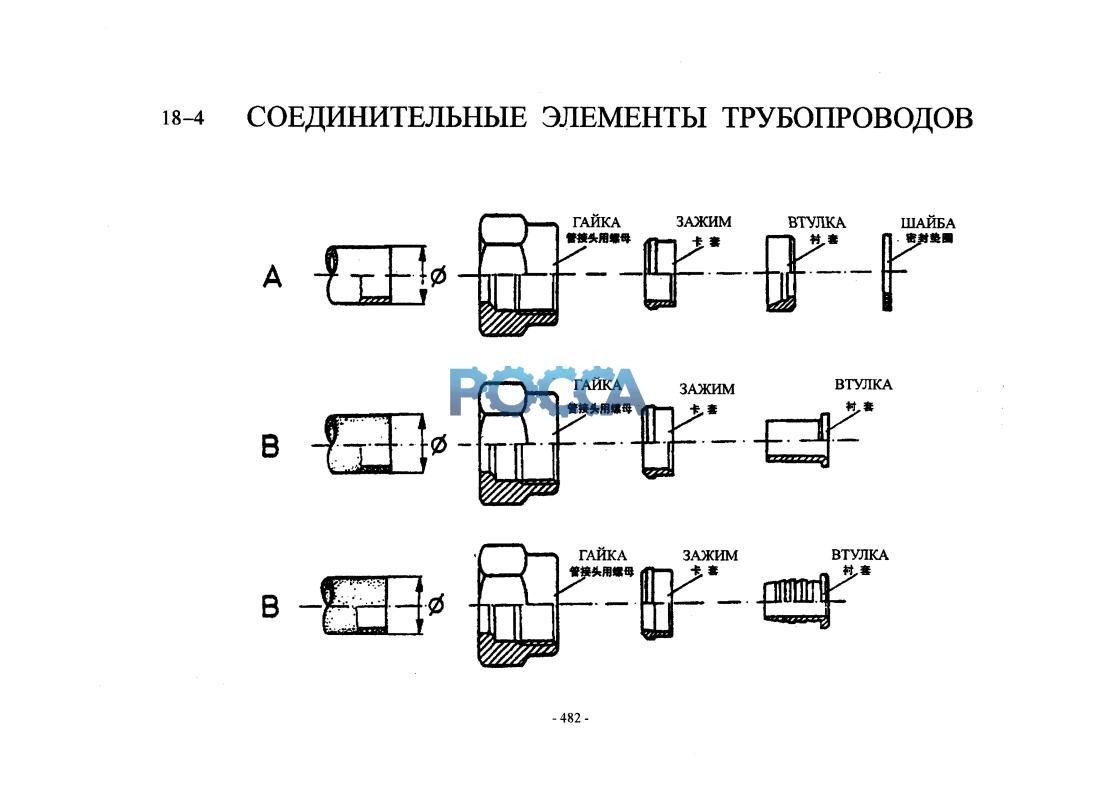

Тормозные фитинги HOWO (Хово) HOWO 35 Гр. Тормоза
Тормоз передний Управление тормозами из кабины
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| А | накидная гайка | |||||||
| 1 | 190003559516 | Ф6 | накидная гайка | L43 | ||||
| 2 | 190003559508 | Ф6 | зажимное кольцо | L110 | ||||
| 3 | 190003559561 | Ф6 | накидная гайка | L44 | ||||
| 4 | 190003559509 | Ф8 | зажимное кольцо | L78 | ||||
| 5 | 190003559558 | Ф8 | накидная гайка | L79 | ||||
| 6 | 190003559518 | Ф10 | зажимное кольцо | L30 | ||||
| 7 | 190003559564 | Ф10 | накидная гайка | L31 | ||||
| 8 | 190003559514 | Ф12 | зажимное кольцо | L80 | ||||
| 9 | 190003559563 | Ф12 | накидная гайка | L81 | ||||
| 10 | 190003559520 | Ф15 | зажимное кольцо | L1 | ||||
| 11 | 190003559562 | Ф15 | подворотник | L2 | ||||
| 12 | 190003559538 | Ф15 | уплотняющая шайба | L3 | ||||
| 13 | 190003559539 | Ф15 | накидная гайка | L4 | ||||
| В | Гайка | |||||||
| 1 | 190003559507 | Ф4 | накидная гайка | L101 | ||||
| 2 | 190003559556 | Ф4 | зажимное кольцо | L102 | ||||
| 3 | 199014280040 | Ф4 | накидная гайка | К50 | ||||
| 4 | 190003559516 | Ф6 | зажимное кольцо | L43 | ||||
| 5 | 190003559561 | Ф6 | втулка | L44 | ||||
| 6 | 199014280016 | Ф6 | накидная гайка | К24 | ||||
| 7 | 190003559509 | Ф8 | зажимное кольцо | L78 | ||||
| 8 | 190003559558 | Ф8 | втулка | L79 | ||||
| 9 | 199014280041 | Ф8 | накидная гайка | К51 | ||||
| 10 | 190003559518 | Ф10 | накидная гайка | L30 | ||||
| 11 | 190003559564 | Ф10 | зажимное кольцо | L31 | ||||
| 12 | 199014280042 | Ф10 | втулка | К53 | ||||
| 13 | 190003559514 | Ф12 | накидная гайка | L80 | ||||
| 14 | WG99100360253 | Ф12 | зажимное кольцо | К75 | ||||
| 15 | WG99100360252 | Ф12 | сгон с кольцом | К74 | ||||
| 16 | 190003179778 | Ф4х1 | полиамидная труба | |||||
| 17 | 190003179782 | Ф6х1 | полиамидная труба | |||||
| 18 | 190003179781 | Ф8х1 | полиамидная труба | |||||
| 19 | 190003179784 | Ф10х1 | полиамидная труба | |||||
| 20 | 190003179785 | Ф12х1.5 | зажимное кольцо | |||||
| 1 | AZ9719360013 | кронштейн | ||||||
| 2 | 199014360140 | угольный кронштейн | тормозной кран | |||||
| 3 | AZ961836001 | угольный кронштейн | тормозной кран | |||||
| 6 | AZ9130360003 | угольный кронштейн | кран управления прицып | |||||
| 7 | AZ9719360014 | упор | воздушный десикатор | |||||
| 8 | 1880360083 | кронштейн | ||||||
| 9 | 199000360315 | кронштейн | ||||||
| 10 | 199012360441 | угольный кронштейн | ||||||
| 11 | 199000362186 | угольный кронштейн | ||||||
| 12 | 199100360165 | угольный кронштейн | ||||||
| 13 | 1397350169 | угольный кронштейн | ||||||
| 14 | 199100360168 | угольный кронштейн | ||||||
| 15 | 199100360241 | угольный кронштейн | ||||||
| 16 | 199100360207 | пластика | ||||||
| 17 | 199100360228 | Зажимная плита | ||||||
| 18 | 199100360229 | угольный кронштейн | ||||||
| 19 | 199114360101 | угольный кронштейн | ||||||
| 20 | AZ9718360007 | Кронштейн трубки | ||||||
| 21 | AZ9100360120 | угольный кронштейн | ||||||
| 22 | 26600360022 | угольный кронштейн | ||||||
| 23 | 199100360166 | угольный кронштейн | ||||||
| 24 | AZ9719360031 | Группа кронштейна | ||||||
| 25 | AZ9719360028 | U-образный кронштейн | ||||||
| 26 | AZ9719360029 | Кронштейн | ||||||
| 1 | Q72312T5F | уплотняющая шайба | 01 | |||||
| 2 | 190003098031 | уплотняющая шайба | 05 | |||||
| 3 | 190003098015 | уплотняющая шайба | 08 | |||||
| 4 | WG9000360292 | сальник уплотнения | Р5 | |||||
| 5 | 1406070015 | сальник уплотнения | Р6 | |||||
| 6 | WG9100360319 | сальник уплотнения | Р11 | |||||
| 7 | 1680250092 | сальник уплотнения | Р13 | |||||
| 8 | 138091360181 | Держатель | S8 | |||||
| 9 | 1188730187 | Держатель | S34 | |||||
| 10 | 199000360408 | Держатель | S54 | |||||
| 11 | 193760081 | Постоянная доска | S58 | |||||
| 12 | 199100360174 | Зажимная плита | S79 | |||||
| 13 | 1280770028 | Зажимная бумажка | S83 | |||||
| 14 | 199100360234 | Зажимная плита | S84 | |||||
| 15 | 199100360134 | Кольцо | Т26 | |||||
| 16 | 199100360135 | Кольцо | Т27 | |||||
| 17 | 190003171390 | Препёжные изделия | Т28 | |||||
| 18 | 190003171392 | Препёжные изделия | ТЗО | |||||
| 19 | 190003171393 | Препёжные изделия | Т36 | |||||
| 20 | 190003559539 | уплотняющая шайба | L4 | |||||
| 21 | 19900360477 | сальник уплотнения | Р14 | |||||
| 22 | 1288730061 | сальник уплотнения О-образный | ||||||
| 23 | 190003179045 | проходная втулка | ||||||
| 24 | 1381F140090 | проходная втулка | Тб |
